宣布时间：2021-10-29点击：3119
1.纯铜的熔炼
（1）先将坩埚预热至暗红色 ，在坩埚底加一层厚度约为30-50cm的干燥木炭或笼罩剂。再依次加入边角余料、废块和棒料 ，***后加电解铜。
（2）补加的合金元素可放在炉台上预热 ，严禁冷料加入液态金属中。整个熔化历程中应经�Ｔ硕� ，以防搭桥。
（3）升温使合金所有熔化。合金全熔后 ，温度抵达1200-1220℃时 ，加入占合金液重量的0.3%-0.4%的磷铜脱氧 ，磷与氧化亚铜爆发下列反应：5Cu2O+2P=P2O5+10Cu及Cu2O+P2O5=2CuPO3 ，天生的五氧化二磷气体从合金中逸出 ，磷酸铜可浮于液面 ，扒渣去除 ，于是抵达脱氧的目的。
（4）***后扒渣出炉 ，合金液的浇注温度一样平常为1100-1200℃。
2.黄铜的熔炼
以锌为主要合金元素的铜基合金为黄铜 ，分为通俗黄铜和特殊黄铜两类。通俗黄铜是铜和锌组成的两元合金 ，主要用于压力加工。在通俗黄铜的基础上加入其他合金元素（如硅、铝、锰、铅、铁、镍等） ，便成为特殊黄铜。铸造黄铜大多是特殊黄铜。

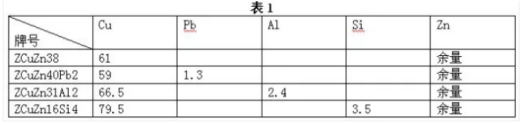

（1）合金的配料及金属炉料要求 铜合金的化学因素中 ，由于主要因素转变规模较大 ，因此在配料盘算的历程中 ，应凭证其性能要求 ，选择适当的配料因素。合金的化学因素应切合GB1176-87 ，几种常用的黄铜熔炼配料因素按表1举行。
要求炉料应干燥、清洁 ，有污物锈蚀应经吹砂整理。
（2）炉料配比 凭证一样平常的铸造老例 ，新料因素占炉料的总重量应≥30% ，回炉料≤70%。但在现实生产中 ，我们思量到铜合金的回炉料较量多 ，在炉料的配比时回炉料的质量百分比≥90%时 ，熔化质量依然很好 ，化学光谱剖析证实铸件的因素及格�；芈辖隙嗍毙枰剂亢辖鹬械脑又适欠癯�。
（3）熔炼前的准备 ①金属炉料的准备：回炉料是同牌号的废铸件、浇冒口及重熔铸锭 ，需要具有明确的化学因素。入炉前吹砂扫除外貌污物 ，经预热后装炉（首批冷炉熔化可随炉预热）；电解铜经吹砂去除污物 ，在500-550℃预热后去除水分后 ，才华装炉（首批冷炉熔化可随炉预热；纯金属元素入炉前可在炉边预热。金属炉料的***大块度不应凌驾坩埚直径的1/3 ，长度不应凌驾坩埚深度的4/5。②坩埚和熔炼装备及工具的准备：坩埚使用前应无裂纹和影响清静的其他损伤,新坩埚必需经由低温缓慢加热处置惩罚 ，以防爆发裂纹；旧坩埚将内外貌熔渣整理清洁；用新石墨坩埚及替换熔炼合金种类时 ，熔炼前坩埚应熔化同牌号系列合金举行洗炉；用耐火质料及石墨做成的搅拌棒必需彻底整理剩余涂料和锈迹 ，并涂敷一层耐火质料或刷涂料后烘干待用；锭模在使用前必需彻底整理清洁 ，涂涂料后预热至100-150℃待用。
（4）笼罩剂及熔剂的准备
①木炭应装入密封的烘烤箱内 ，在不低于800℃烘烤4h ，待用时要避免吸潮。②笼罩剂 ，也可用干燥木炭作笼罩剂。笼罩剂均要求干燥并去除其中的杂物。
（5）合金熔炼工艺历程
①先将坩埚预热至暗红色 ，并在其底部加入20-40cm厚木炭。
②加入电解铜 ，迅速升温熔化后按先熔点高后熔点低的顺序加入中心合金（若有配入时） ，***后加回炉料 ，同时补加木炭 ，以包管合金液面不袒露在空气中。
③熔炼黄铜一样平常也需要举行脱氧 ，待铜所有熔化后 ，温度达1150-1200℃时加入磷铜（以P占铜液重量的0.04%-0.06%盘算）举行脱氧。经脱氧与不脱氧的实践比照 ，脱氧后的铸件外貌质量要优于不脱氧的质量。
④按各合金牌号因素要求划分补加合金元素：在1100－1120℃加入铝铜中心合金 ，在1100℃-1150℃停电分批加入纯锌、纯铝并搅拌。熔化硅黄铜时应先加硅 ，再加锌；熔化铅黄铜时应先加锌再加铅。锌元素的加入温度应控制 ，加锌后若温度降低可以中心送电 ，当合金液温度高于1200℃时 ，不允许加锌。
⑤出炉扒渣 ，调解合金液至铸件工艺卡片要求温度后 ，迅速出炉浇注。合金的浇注温度是影响铸件性能的因素之一。一样平常的出炉温度为ZCuZn38：1100-1130℃；ZCuZn40Pb2：1080-1100℃；ZCuZn31Al2：1120-1140℃；ZCuZn16Si4：1100-1140℃。
⑥熔炼两种差别牌号的合金 ，其化学因素有影响时 ，中心应举行洗炉。好比 ，用熔炼过铝青铜的坩埚和工具再来熔化锡青铜 ，而坩埚和工具就要含有铝元素 ，虽然铝在铝青铜里是及格的因素 ，但在锡青铜里却是***有害的元素。
一样平常的铜合金经由脱氧后 ，就可获得及格铸件。但关于铝青铜、铝黄铜、硅青铜等 ，易氧化天生高熔点氧化物Al2O3、SiO2 ，使铸件形成夹渣 ，
3．青铜的熔炼
铸造青铜按因素可分为锡青铜和不含锡青铜。锡青铜是以锡为主要合金元素的铜基合金 ，具有优异的耐磨性、耐蚀性 ，较好的强度和塑性。不含锡青铜有铝青铜、铅青铜、硅青铜等 ，含有的主要元素差别 ，如铝青铜是以铝为主要合金元素的铜基合金。

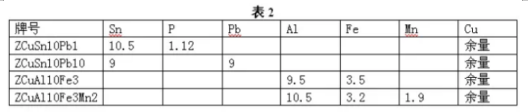

（1）合金的配料及金属炉料要求 几种常用青铜合金熔炼配料因素按表2举行。
要求：在ZCuAl10Fe3合金内允许配入0.7%～0.9%Ni,0.3%～0.4%Mn 以提高合金力学性能。
（2）炉料配比 新料因素占炉料的总重量应≥30% ，回炉料≤70%。
（3）熔炼前的准备 青铜熔炼前的准备事情与黄铜熔炼的准备事情相同。木炭应装入密封的烘烤箱内 ，在不低于800℃烘烤4小时 ，待用时要避免吸潮。稻草灰应研碎成粉末状 ，除去水分 ，彻底烘干 ，待用时也要注重防潮。笼罩剂均要求干燥并去除其中的杂物。
（4）合金熔炼工艺历程 铸造青铜的种类较多 ，这里仅讨论几种典范的合金 ，同类其他铜合金可以参考使用。
ZCuSn10Pb1、ZCuPb10Sn10的熔炼：①先将坩埚预热至暗红色 ，并在其底部加入20厘米-40厘米厚木炭。②加入电解铜 ，迅速升温熔化后再加入回炉料 ，同时补加木炭 ，以包管合金液面不袒露在空气中。③回炉料熔化后 ，加入磷铜（一样平常加占炉料重0.5% ，熔化磷锡青铜时使用的磷铜可所有加入）。④依次加入锌、锡、铅（按配料因素） ，前一种炉料熔化完全后 ，再加入下一种 ，并一直搅拌杂金液。⑤调解合金液温度在1100-1150℃之间。⑥出炉打渣 ，再加磷铜（一样平常加炉料重的0.1%） ，举行脱氧 ，匀称搅拌 ，并在合金液外貌上撒一层稻草灰 ，调解合金液至铸件工艺卡片要求温度（一样平常为1130-1180℃）后 ，迅速出炉浇注。
ZCuAl10Fe3、ZCuAl10Fe3Mn2的熔炼：①不可用熔化过别的牌号合金的坩埚熔化这两种合金。②把坩埚预热至暗红色 ，加入配制好的熔剂。。③将预热至200℃左右的低碳薄钢片和回炉料同时加入 ，熔化后搅拌杂金 ，升温至1150-1180℃。④加入合金重量0.3%的磷铜脱氧 ，并补加熔剂。⑤将预热至200℃的纯铝和纯锰（按配料因素）分批加入 ，每加入一批 ，即用搅拌棒将其压入 ，使迅速熔融 ，并一直搅拌使其因素匀称 ，***后调解合金液的温度在1120-1220℃之间。⑥用稻草灰笼罩打渣,按铸件工艺卡片调解合金温度（一样平常为1160-1200℃）后迅速调解出炉浇注。
4．熔炼中应注重的几个问题
（1）熔炼的时间应控制 从加料最先熔化至熔化竣事（合金出炉）所用时间叫熔化时间。熔化时间的是非不但会影响生产率 ，并且会很显着的影响浇注出的铸件质量。由于熔化时间增添 ，会使合金的元素烧损率增添 ，吸气的时机增添。因此 ，应该以***短的时间完成熔化事情。在允许的情形下 ，只管提高炉料的预热温度 ，操作应该紧凑 ，行动要迅速。
（2）熔炼用的搅拌棒应是碳棒 铜合金中的某些元素 ，如铁、铅等在熔化时是以机械混淆物的形式保存的�Ｉ杏行┰� ，由于密度差别 ，有爆发比重偏析分层的趋势。实践证实 ，这些元素在熔炼和浇注的历程中 ，容易引起化学因素的缺乏格 ，造成机械性能缺乏格。要战胜这种征象 ，必需借助搅拌的作用 ，这是熔化浇注不可或缺的环节。但在测温及降温的时代 ，一样平常不需要搅拌。而所用的搅拌物的质料因素 ，一样平常宜用石墨。这是由于 ，若是使用其它的搅拌物如用铁棒 ，则在搅拌的历程中铁棒熔化 ，使合金的化学因素受到影响。同时 ，若是铁棒在炉内预热的温度较量高或是搅拌的时间较长 ，铁棒上的氧化物要进入合金液中成为杂质；若是铁棒预热的温度较低 ，合金在搅拌时要黏附在铁棒上 ，这在生产中是能视察到的。
（3）熔炼时的笼罩剂的使用问题 关于熔炼铜合金来讲 ，笼罩剂的用量一样平常为：用玻璃和硼砂时为炉料重量的0.8%-1.2% ，由于要坚持笼罩层的厚度为10-15cm；用木炭时 ，用量约为炉料重量的0.5%-0.7% ，要坚持笼罩层厚度为25-35厘米。笼罩剂的扒除时间 ，一样平常在浇注前举行 ，太早举行会增添铜合金的氧化和吸气。若是是用木炭作笼罩剂 ，并且挡渣效果好时 ，也可以不扒除笼罩剂 ，让它在浇注的历程中也起到挡渣作用 ，效果更为理想。
泉源：铜合金熔铸
免责声明：本站部分图片和文字泉源于网络网络整理 ，仅供学习交流 ，版权归原作者所有 ，并不代表我站看法。本站将不肩负任何执法责任 ，若是有侵占到您的权力 ，请实时联系ag官方电子平台删除。
