宣布时间：2020-11-10点击：3750
小序:铜及其合金具有优良的导电、导热和耐侵蚀性能 ，又具有优异的力学性能和加工成形性 ，它们还能被循环使用 ，以是被普遍地应用于人类的生产和生涯各个领域。它们是人类***早使用的金属质料之一 ，距今已有近五千年的历史。随着时代的前进 ，科学手艺的生长 ，铜及其合金应用更为普遍 ，涉及电子、电力、汽车、舰船、交通、通讯、家电、修建、冶金、人类生涯等。
一、舰船和海洋工程中的应用
舰船和海洋工程中所用的要害部件 ，需要具备优良的耐海水侵蚀性能 ，而铜及铜合金恰恰具有优良的耐海水侵蚀性及避免海生物生长和附着性能 ，加之铜合金还具有其他优良的综合性能 ，使它们成为这类工程中不可或缺、甚至不可替换的质料。舰船和海洋运输船使用铜及铜合金制备的主要部件有种种导线、海水管路和阀门、热交流器、冷凝器、加热器、螺旋桨等 ，表1列出了其主要用途 ，铜材用量相当于钢材用量的3%~5%。

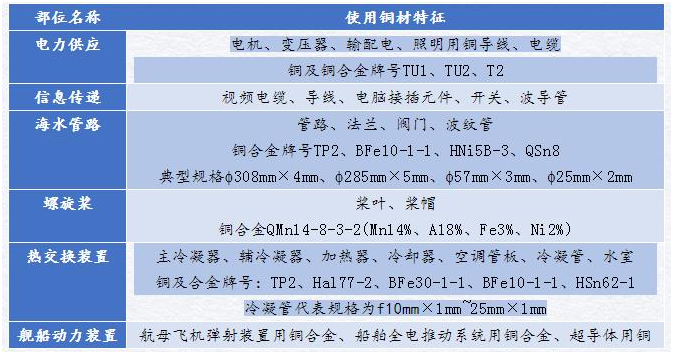

表1 舰船长要用铜部位举例
在海洋工程里 ，铜合金主要用于海水淡化、海盐生产、海上石油开采、滨海电站等。在多级闪蒸海水淡化妆置中 ，铜合金冷凝管是要害质料。近十年随着海水淡化妆置增多 ，铜管需求量大幅增添 ，据预计2010年至2020年的十年中 ，需求总量在8万吨左右。可是 ，现在我国船用换热器、冷凝器、螺旋桨等铜合金部件制造业尚有待刷新 ，国产的船用铜合金部件与外洋着名厂家的产品相比质量水平偏低 ，耐蚀性稍差 ，使用寿命偏短。它们一旦被侵蚀破损 ，就会影响装备的正常运行 ，从而导致船舶在航率降低和运营本钱上升 ，甚至威胁整船的清静。近年来在一些电厂也爆发过铜镍合金管的侵蚀走漏事故 ，造成重大经济损失。
二、铜及其合金的分类、牌号和标准化

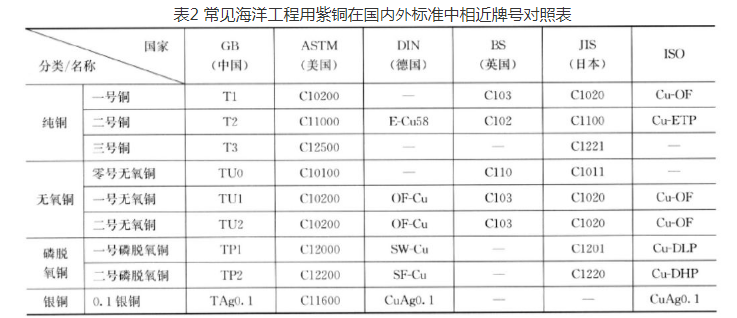

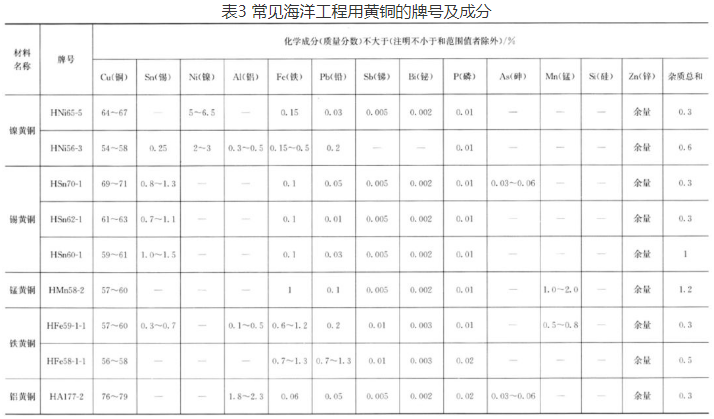

我国铜及铜合金习惯按色泽分类 ，一样平常分为四大类。紫铜 ，指纯铜 ，主要品种有无氧铜、通俗紫铜、磷脱氧铜、银铜 ；黄铜 ，指以铜与锌为基础的合金 ，又可细分为简朴黄铜和重大黄铜 ，重大黄铜中又以第三组元冠名 ，如镍黄铜、硅黄铜、铅黄铜、铁黄铜 ；青铜 ，指除铜-镍、铜-锌合金以外的铜基合金 ，主要品种有锡青铜、铝青铜、硅青铜、特殊青铜（又称高铜合金） ；白铜 ，指铜镍系合金。
对这四类铜及铜合金 ，国家制订了四大类标准。其一为基础标准 ，其中GB/T 5231-2012划定了加工铜及铜合金的化学因素及产品形状 ；其二为化学剖析要领标准 ；其三为理化性能试验要领 ，其中包括了电阻系数、超声波探伤、涡流探伤、剩余应力、脱锌侵蚀、无氧铜含氧量、断口、晶粒度等测定要领 ；其四为产品标准 ，其中包括阴极铜、电工用铜线锭、铸造黄铜锭、铸造青铜锭、粗铜、铜-铍中心合金、铜精矿以及铜合金加工材标准。
三、舰船和海洋工程用铜合金的侵蚀
1.海洋情形的侵蚀特征
海水是一种类电解质溶液 ，溶有一定的氧 ，含盐量、海水电导率、消融物质、pH值、温度、海水流速和海生物等都会对侵蚀爆发影响 ，这就决议海水侵蚀的电化学特征：
①海水中的氯离子等卤素离子能阻碍和破损金属的钝化 ；
②海水侵蚀的阴极去极化剂是氧 ，阴极历程是侵蚀反应的控制性环节 ；
③海水侵蚀的电阻性阻滞较小 ，异种金属的接触能造成显著的电偶侵蚀 ；
④在海水中由于钝化的局部破损 ，很容易爆发点蚀和误差侵蚀等局部侵蚀。

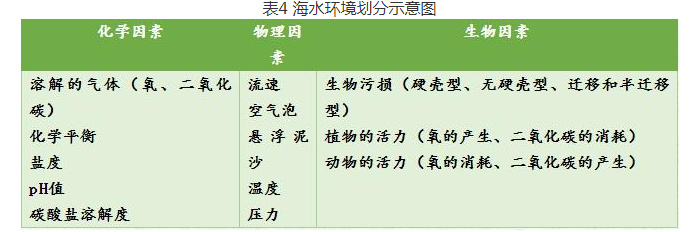

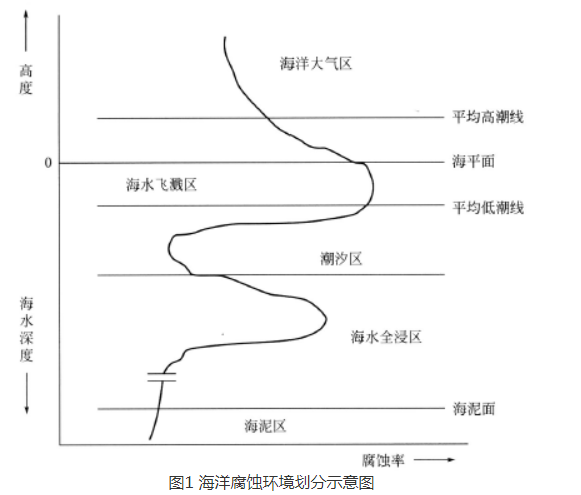

海洋情形是指从海洋大气到海底泥浆这一规模内任一种物理状态 ，包括海 洋大气区、飞溅区、潮汐区、全浸区、海泥区 ，每个区带都有其特有的侵蚀情形 ，铜及铜合金在统一海域的差别区域内的侵蚀性是差别的 ，如图1所示。而全球差别地区的海洋 ，体现的侵蚀性也有差别 ，这些差别是由以下的侵蚀因素造成的：温度、风速、流速、日照、盐度、pH值、海生物种类等 ，可归纳为化学因素、物理因素、生物因素 ，如表4所示。
2.铜及铜合金在海洋情形中的耐蚀性
铜及铜合金在海水中耐蚀性优良有多方面的缘故原由。
① 铜的热力学稳固性 ，即铜的离子化难题。形成Cu2+和Cu+的标准电位划分是0.337V(SHE)和0.521V(SHE)。铜在海水中侵蚀时 ，阴极反应不是析氢的阴极去极化反应 ，而是爆发氧的阴极去极化。铜的侵蚀受氧的离子化历程影响。
② 铜合金在海水中 ，外貌直接形成氧化亚铜� ；け∧� ，上面还沉积有其他侵蚀产品 ，如氯化铜、氢氧化铜、碳酸铜或碱式碳酸铜和含钙物质。
③ 铜离子有毒性 ，能阻止海生动、植物的群集 ，阻止海生物侵蚀。铜在海水中的侵蚀大多属于匀称侵蚀。但由于海洋情形的重大性 ，加上舰船和海洋工程中使用的部件经受的工况条件转变很大 ，铜合金有可能爆发种种局部侵蚀 ，它们的危害远远大于匀称侵蚀。
3.铜合金的局部侵蚀类型
(1)电偶侵蚀
当两种电偶序相差较大的金属相毗连并袒露于海洋情形时 ，通� ；岜⒀现氐牡缗记质� ，在相连的电偶中 ，一种金属是阳极 ，另一种是阴极 ，阳极将被侵蚀。侵蚀水平取决于两种金属的电位差 ，电位差越大 ，则侵蚀越严重 ，阳极和阴极的面积比也是要害 ，小阳极、大阴极则侵蚀速率快。典范的电偶侵蚀例子是远洋船的青铜螺旋桨和钢船体的裸露面之间爆发的侵蚀 ，青铜的电位约是-0.31V(SCE) ，船钢板约为-0.61V ，若是船板钢有一块裸露 ，那么就是阳极 ，而螺旋桨是阴极。
要控制电偶侵蚀则需恪守几项原则。首先 ，应思量在两种金属之间加上绝缘层 ，如不可 ，则应在电偶的阴极上覆上不导电的� ；げ� ，再者 ，可减小阴极面积。
(2)误差侵蚀
金属部件装置在一起时难免有误差 ，在海水中这种误差关于能爆发氧化膜的金属而言就有可能爆发误差侵蚀 ，在误差中 ，氧缺乏 ，钝化膜逐渐退化 ，误差外氧富足 ，钝化膜完整 ，于是误差外是侵蚀的阴极 ，误差内是侵蚀的阳极。由于设计和装置的特点（如密封垫、垫圈、铆钉等） ，金属部件的误差难免会爆发 ，当海洋生物附着或涂层局部脱落时误差也会爆发。有些铜合金的误差侵蚀则有纷歧样的特点 ，即在误差外的铜离子被流动海水去除了 ，而误差内的铜离子浓度更高 ，形成了铜的浓度差电池 ，误差内是阴极 ，误差外是阳极。
控制误差侵蚀的步伐是 ，刷新设计 ，只管镌汰误差 ，实验阴极� ；ぜ跚崆质� ，减小误差外部的金属面积 ，减小阴极面积来控制误差内部的侵蚀。
(3)点蚀
铜合金制品外貌往往保存多种缺陷 ，如化学因素不匀称 ，金相组织不匀称 ，夹杂物 ，外貌附着物或沉积物 ，这些不匀称性会破损铜合金外貌的氧化膜 ，形成点蚀源 ，这些点蚀源与外貌膜完整的地方形成了电偶侵蚀 ，点蚀源是阳极 ，一直被侵蚀 ，***后可使部件穿孔走漏。
避免点蚀的要领是镌汰外貌缺陷 ，经常洗濯构件 ，对一些管件 ，早期预成膜的步伐是十分有用的 ，凭证部件特点还可接纳缓蚀剂或电化学� ；�。
(4)脱因素侵蚀
脱因素侵蚀是某些铜合金的特殊侵蚀形式 ，如***常见的是锌含量大于15％的黄铜 ，尤其是α+β双相黄铜 ，尚有含有γ-2相的铝青铜的脱铝侵蚀和铜镍合金的脱镍侵蚀。
黄铜是铜和锌的固溶体 ，锌是固溶体中的阳极因素 ，锌被优先地选择性消融 ，铜合金酿成了脱锌的海绵铜 ，从而引起质料破损。铝青铜中含有γ-2相时 ，当γ-2沿袭晶界形成网状时 ，脱铝侵蚀***严重。
抑制黄铜脱锌侵蚀的要领是选用含Zn量较低的黄铜 ，也可凭证情形加入抑制脱锌的合金元素如砷、硼、锡、磷或锑。抑制铝青铜脱铝的要领是通过热处置惩罚消除γ-2相的沿晶界析出 ，或添加l％~2％的铁或4.5％以上的镍。运用搅拌摩擦处置惩罚也可大大改善组织结构 ，抑制铝青铜的脱铝侵蚀。
(5)应力侵蚀
应力侵蚀断裂（或开裂）(stress corrosion cracking, SCC）是指受拉伸应力作用的金属质料在某些特定的介质中 ，由于侵蚀介质与应力的协同作用而爆发的断裂（或开裂）征象。在这里 ，开裂和断裂划分对应于cracking和fracture ，前者突出最先泛起裂纹 ，此后者包括从裂到断 ，似可通用 ，因问题而异 ，不必强调一致。一样平常以为爆发应力侵蚀断裂需具备三个基本条件 ，即敏感质料、特定介质和拉伸应力。这说明应力侵蚀是一种较为重大的征象：当应力不保存时 ，敏感质料在该特定介质情形中侵蚀甚微 ；施加应力后 ，经由一段时间 ，该敏感质料会在侵蚀并不严重而应力又不敷大的情形下爆发断裂。一样平常以为纯金属不会爆发应力侵蚀断裂 ，而每种合金的应力侵蚀断裂只是对某些特定的介质敏感。随着合金使用情形一直拓展 ，现已发明能引起种种合金爆发应力侵蚀的情形很是普遍。
铜合金在外界拉应力或自身剩余应力作用下 ，遇到与之匹配的侵蚀介质 （含NH4+的溶液或蒸气、汞盐溶液） ，就有可能爆发应力侵蚀 ，这是一种能爆发贯串性裂纹的破损 ，危害性极大。四大类铜合金中 ，紫铜和白铜在海洋情形中抗应力侵蚀性能***佳 ，黄铜对应力侵蚀***敏感 ，青铜次之� ；仆摹凹玖选笔堑浞兜挠αη质凑飨� ，湿润、含氧的氨气、铵盐、汞盐等都能使黄铜爆发应力侵蚀 ，SO2有加速作用� ；仆⒂αη质吹幕硎� ，首先铜的外貌爆发� ；つ� ，然后� ；つぴ谟αο驴� ，增进了沿晶的阳极性消融 ，消融处再形成� ；つ� ，再开裂 ，再消融 ，而沿晶界的阳极性消融是由于黄铜中的锌被选择性消融造成的。当黄铜在介质中不天生膜时 ，有可能爆发穿晶应力侵蚀。一样平常来说α黄铜的SCC是沿晶的 ，β黄铜是穿晶的 ，而α+β黄铜可以是穿过β相又沿着。相晶界扩展的。
降低黄铜应力侵蚀敏感性的步伐除了降低剩余应力、改善情形介质以外 ，降低锌的含量 ，或加入适量的抑制应力侵蚀的微量元素Si也是有用的。
部分青铜也有相当的应力侵蚀敏感性 ，如锰青铜、铝青铜、铍青铜、螺旋桨用复合青铜在污染海水中也有应力侵蚀。但青铜的应力侵蚀抗力高于黄铜。
(6)侵蚀疲劳
侵蚀疲劳是指质料或构件在交变应力与侵蚀情形的配相助用下爆发的脆性断裂。交变应力与侵蚀情形配相助用所造成的破损要比纯粹的交变应力造成的破损（即疲劳）或纯粹的侵蚀作用造成的破损严重得多。船舶推进器、涡轮及涡轮叶片、泵轴和泵杆、海洋平台等常泛起这种破损。侵蚀疲劳与应力侵蚀有配合之处 ，都涉及应力和侵蚀介质的配相助用 ，但也有很大区别：侵蚀疲劳是在交变应力作用下爆发 ，而应力侵蚀通常在拉应力作用下爆发 ；纯金属也会爆发侵蚀疲劳 ，且金属构件爆发侵蚀疲劳不需要质料一介质情形的特殊组合 ，只要保存侵蚀介质 ，在交变应力作用下就会爆发。
正常情形下 ，设计职员总会付与动态的铜合金要害部件较高的清静系数 ，爆发侵蚀疲劳断裂的可能性小 ，但一旦爆发 ，效果很严重。为阻止侵蚀疲劳应注重如下方面：
① 合理选材 ，一样平常来说抗点蚀能力高的质料 ，抗侵蚀疲劳的性能也较高 ，应力 侵蚀敏感的质料 ，侵蚀疲劳的性能也较差� ；挂⒅� ，质料强度高的 ，侵蚀疲劳强度未必高。
② 全心设计 ，只管降低部件的应力水平 ，阻止部件泛起尖锐缺口 ，镌汰应力集中 。
③ 若有可能 ，可以接纳消除内应力的热处置惩罚 ，而对工件接纳喷丸处置惩罚 ，使工件表层有剩余压应力则大都是有益的。
④ 针对性地接纳涂层、缓蚀剂或电化学� ；ひ部杀⒑芎玫男Ч�。
(7)空泡侵蚀
与流体相对高速运动的铜合金部件其周围的流体压力漫衍是不匀称的 ，如舰船推进器 ，泵阀的收支口或换热器管的收支口 ，在低压区金属外貌局部区域 ，形成流体的空泡 ，随后这些空泡在下游溃灭 ，爆发高压的攻击波或微射流 ，压力可达400atm(latm=101325Pa ，下同） ，甚至更高 ，损坏金属外貌的� ；つ� ，加速了侵蚀的举行 ，这种空泡形成和溃灭的多次循环所引起的金属的累积损伤叫空泡侵蚀。

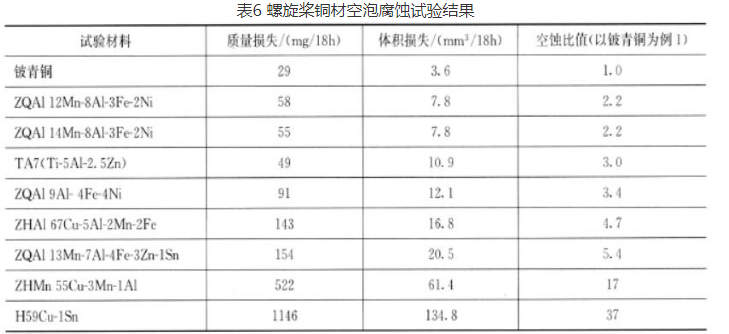

空泡侵蚀是攻击波或微射流力学因素和侵蚀介质侵蚀的协同作用造成的。力学作用可破损铜合金的� ；つ� ，增进侵蚀 ，而进一步的侵蚀又爆发蚀坑或使蚀坑变深、变粗糙 ，这又反过来增进空泡的形核。表5枚举了一些常用铜合金的相对空泡侵蚀速率 ，表6则列出了一些螺旋桨铜材空泡侵蚀试验效果。
抑制空泡侵蚀的主要步伐有：
① 刷新设计 ，从水力学角度降低流体的压力差 ，镌汰空泡的形成。
② 提高部件外貌光洁度 ，降低空泡形成概率。
③ 接纳弹性高的橡胶或塑料涂层 ，吸收攻击波。
④ 接纳阴极� ；� ，在工件部位爆发氢气泡以缓冲空泡的攻击波。
⑤ 合理选用质料。
(8)冲洗侵蚀

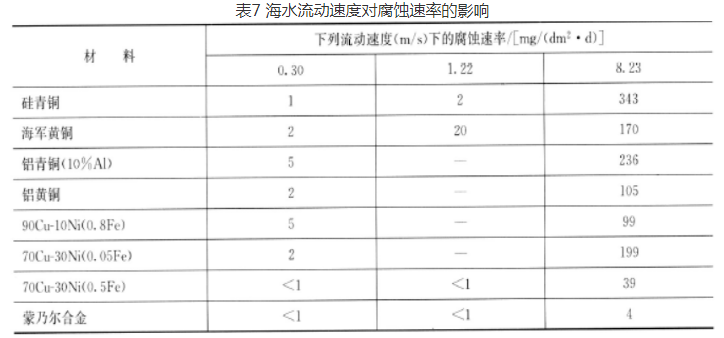

金属外貌与侵蚀性流体之间由于高速相对运动而引起的金属损坏征象 ，称冲洗侵蚀。侵蚀性流体可以是单相流 ，也可能是含有气相和固相的多相流。无论是单相或多相流引起的冲洗侵蚀 ，一样平常来说 ，相对速率越高 ，流体中悬浮的固体颗粒越多、越硬 ，质量越大 ，则冲洗侵蚀越严重。表7给出了几种铜合金在几种流速下的单相海水中的侵蚀速率。
表中数据批注 ，流速高时侵蚀速率高 ，也批注晰差别的铜合金耐冲洗侵蚀的能力差别很大。一样平常情形下 ，每一种铜合金都有一个耐冲洗侵蚀的极限流速 ，被称为临界流速 ，凌驾临界流速 ，质料的破损速率会突然显著加速。虽然这个临界流速的值除与质料相关 ，还与侵蚀流体的州参数有关。
文献中显示给出在简朴的流体中 ，即清洁海水中 ，几种铜合金的临界流速。紫铜的临界流速为0.9m/s ，含砷水师黄铜为1.8m/s ，含砷铝黄铜为3m/s ，90Cu-10Ni(1.5Fe)为3.6m/s,70Cu-30Ni(0.7Fe)为4.5m/s ，在冷凝器中典范海水流速为2.4m/s,那么只有后三种铜合金可用于制备海水冷凝器。
若是上述清洁海水流体温度升高 ，pH转变 ，海水被污染 ，含有泥沙等 ，那么临界流速还会降低。
冲洗侵蚀的机理说究竟是金属外貌在侵蚀介质中具有一层� ；つ� ，而冲洗作用使这层膜变薄或被破损 ，从而使裸露金属进一步侵蚀 ，若是冲洗的力学作用进一步加大 ，大大凌驾临界流速时 ，那么金属还会被机械性地直接剥离。鉴于这种机理 ，减小冲洗侵蚀的步伐有：
① 选择耐冲洗侵蚀的质料 ，如表7所示 ，在铜合金中8m/s高速冲洗时 ，耐冲洗 侵蚀性能优劣排序为70Cu-30Ni(0.5Fe) ，90Cu-10Ni(0.8Fe) ，铝黄铜 ，水师黄铜 ，70Cu-30Ni(0.05Fe) ，铝青铜 ，硅青铜。
② 改变侵蚀介质 ，添加缓蚀剂 ，过滤掉悬浮固体颗粒 ，降低操作温度 ，都可降低冲洗侵蚀。
③ 刷新设计 ，降低流速 ，减小湍流 ，加厚易损部位或使这些部位易于替换修补。
④ 接纳适当的牺牲阳极或电化学阴极� ；� ，也是有用的步伐。
泉源：财易通
免责声明：本站部分图片和文字泉源于网络网络整理 ，仅供学习交流 ，版权归原作者所有 ，并不代表我站看法。本站将不肩负任何执法责任 ，若是有侵占到您的权力 ，请实时联系ag官方电子平台删除。
