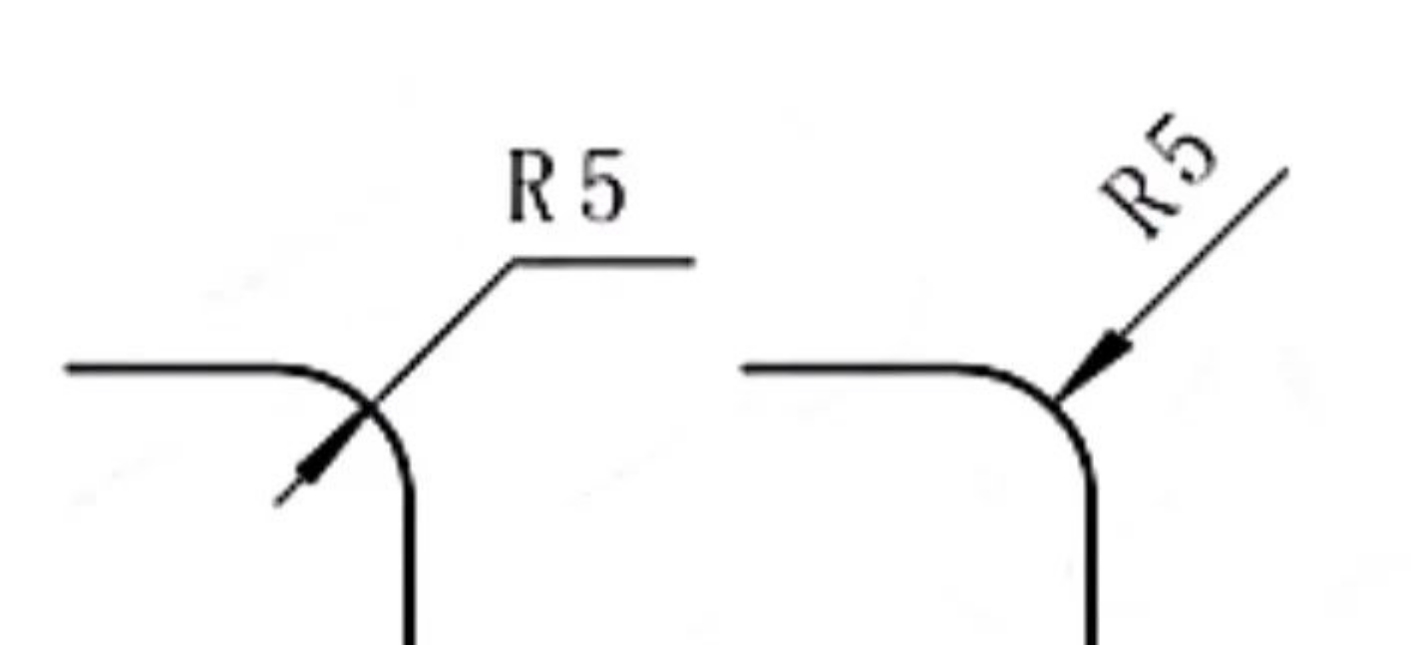

R角 ，顾名思义就是指圆弧角。在零件结构中R角无处不在 ，分为内圆弧角或外圆弧角。在图纸上用R+数字体现 ，如R5体现半径为5的圆弧角。如下图：左侧为内圆弧角标注 ，右侧为外圆弧角标注
小小的R角是不是无关紧要呢？实则不是 ，在实践中 ，经�；嵊捎诤鍪覴角 ，泛起许多"事故"。那我们总结下R角有哪些作用：
1、机加工件镌汰应力集中 ，阻止断裂等失效。在机加工零件设计中 ，台阶轴每个台阶根部的R角可以有用镌汰应力集中征象 ，提高零件的强度和使用寿命。例如：
①悬臂轴R角替换倒角或退刀槽 ，提高轴的强度。

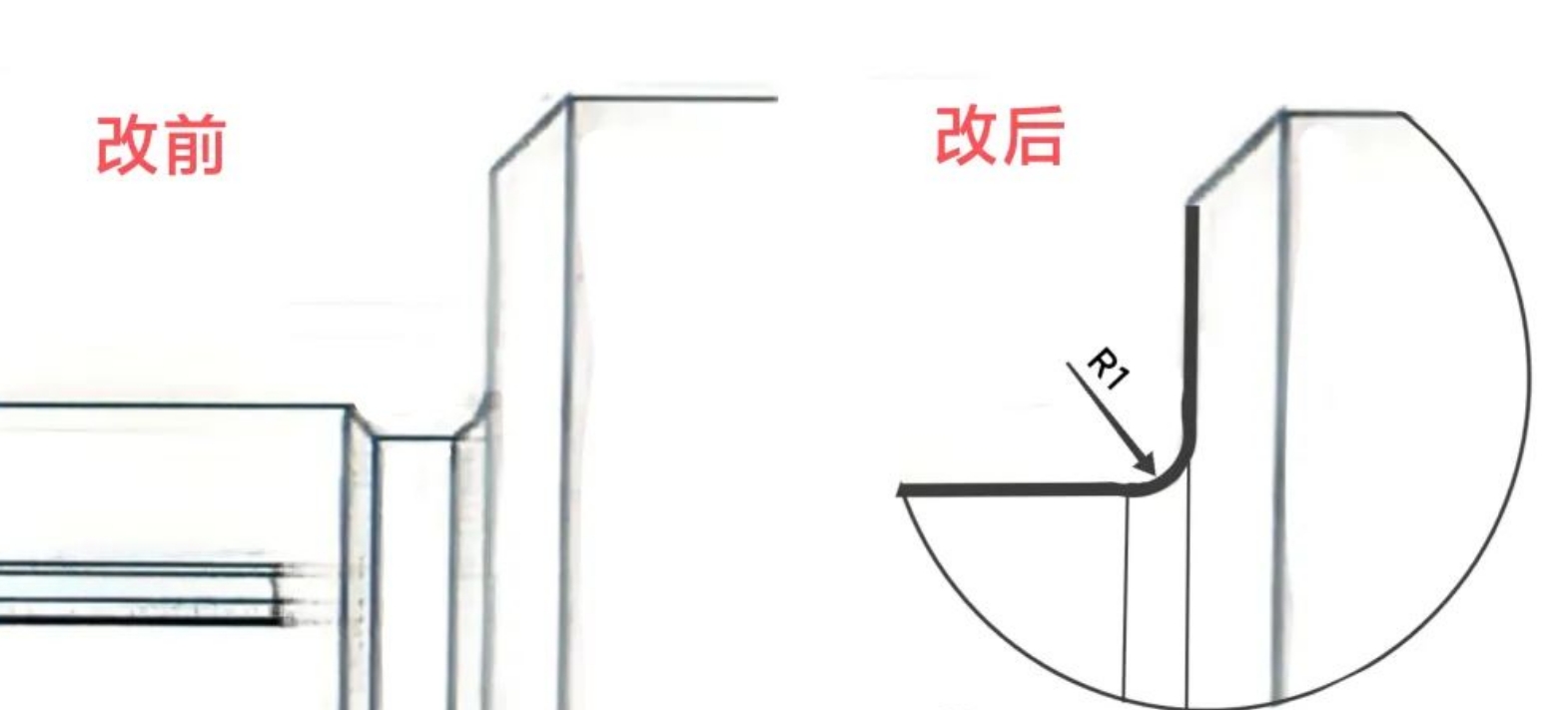

示例1：R角替换退刀槽(大R角不影响装配)

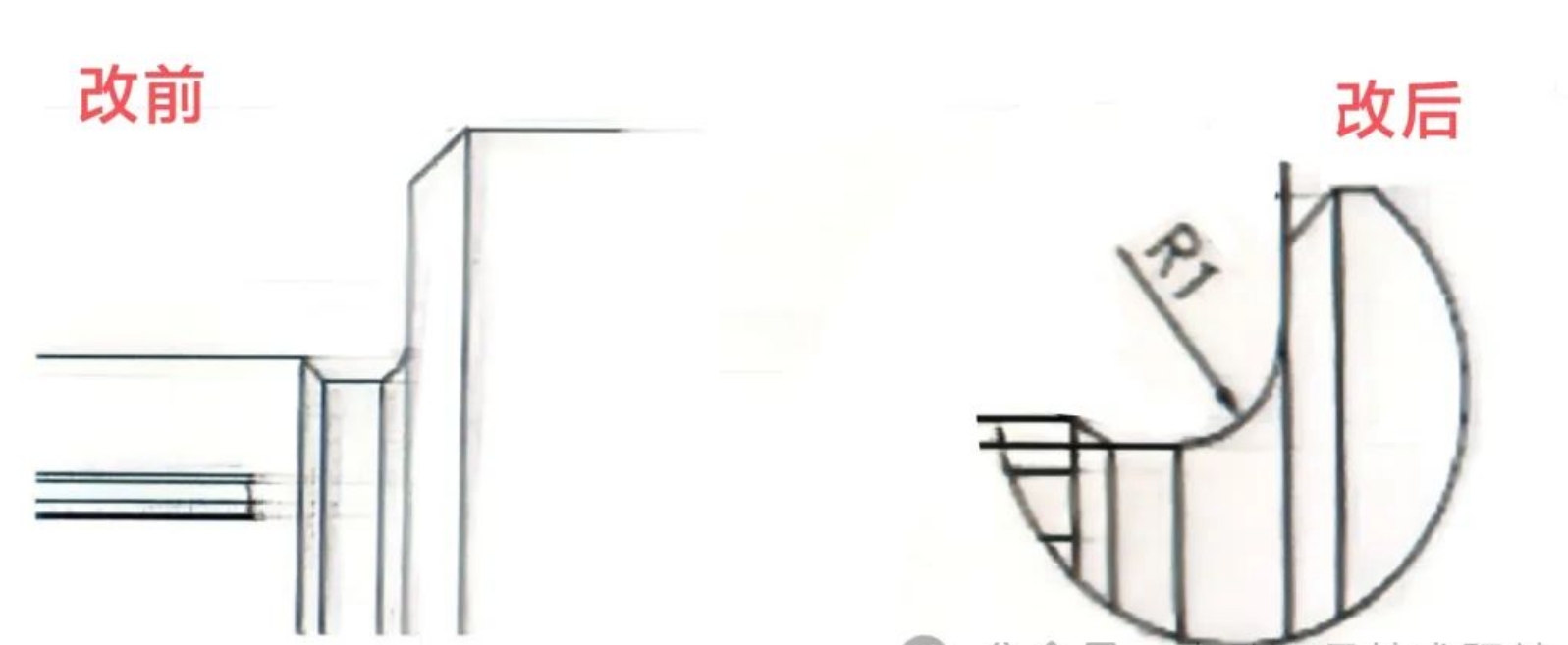

示例2：R角替换倒角(大R角影响装配)
②螺栓头根部圆角 ，提高螺栓强度。依据GB-T 5782-2000《六角头螺栓》 ，以M5螺栓为例 ，图中r角***小值划定为0.2mm。
若是是在紧固毗连中 ，此处R角是除了螺纹***牙之外的***大应力集中点 ，若是凭证标准设计成0.2mm ，保存较大强度危害。通常此处R角要尽可能的大一些 ，利于提高螺栓的强度。

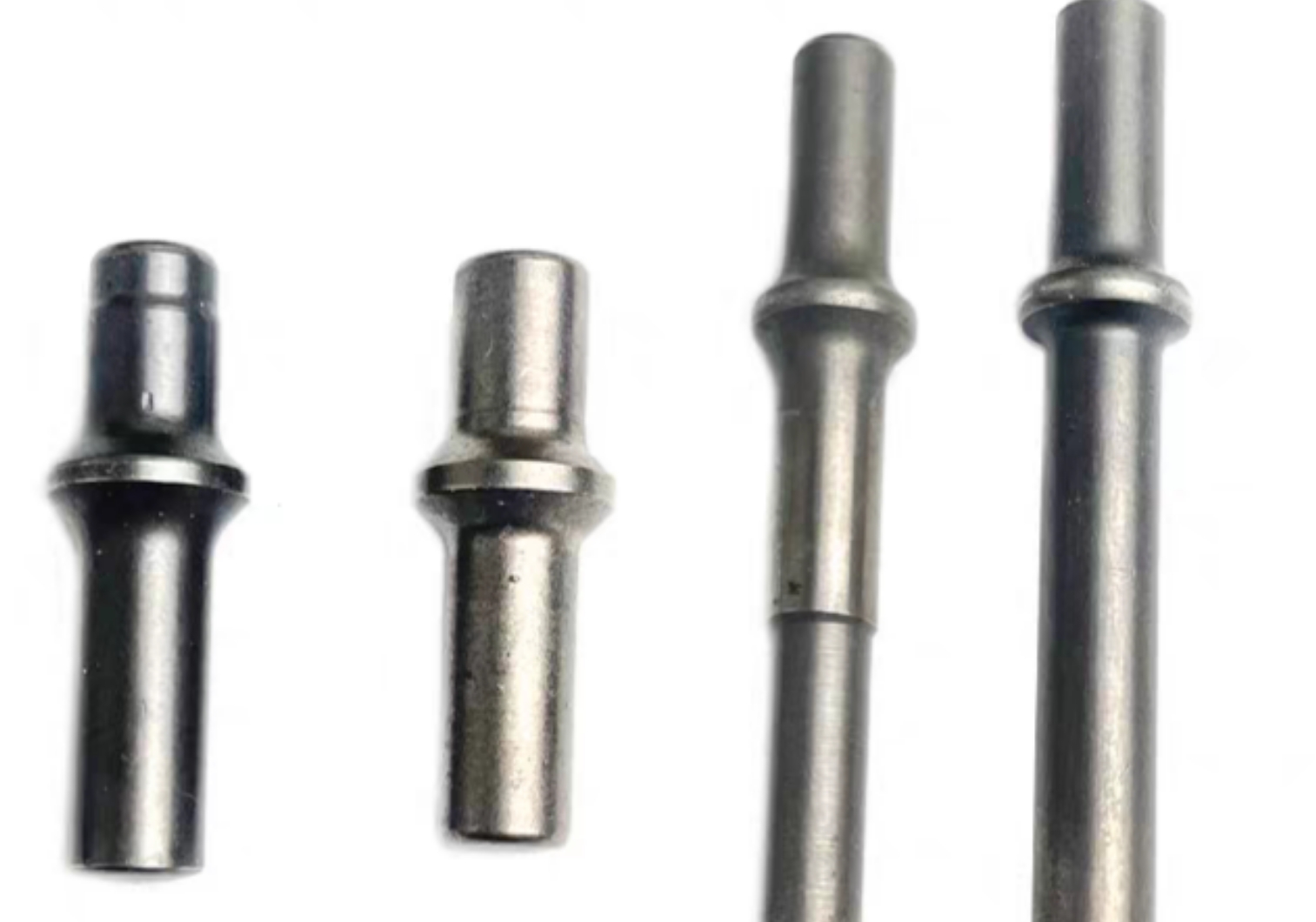

③轴端部加工R角 ，可以去除毛刺 ，使零件边沿越发平滑 ，提高加工精度和装配质量。例如螺钉头均有圆角 ，利便套筒装置；机加工零件轴肩圆角处置惩罚等。下图为电锤撞杆：
2、塑料件提高注塑流动性和筋板强度。塑料件模具增添R角 ，提高可以提高注塑质料的流动性 ，镌汰气泡爆发 ，也有助于模具的脱模 ，提高产品的外观质量 ，同时也增添内部筋板的强度。例如：
①螺钉柱及增强筋板根部圆角 ，提高强度。特殊是使用一些强度较低的质料 ，如PP ，更需要注重。通常情形内圆角R≤0.3t(t为壁厚) ，应力集中显着；内圆角R≥0.8t ，基本无应力集中。

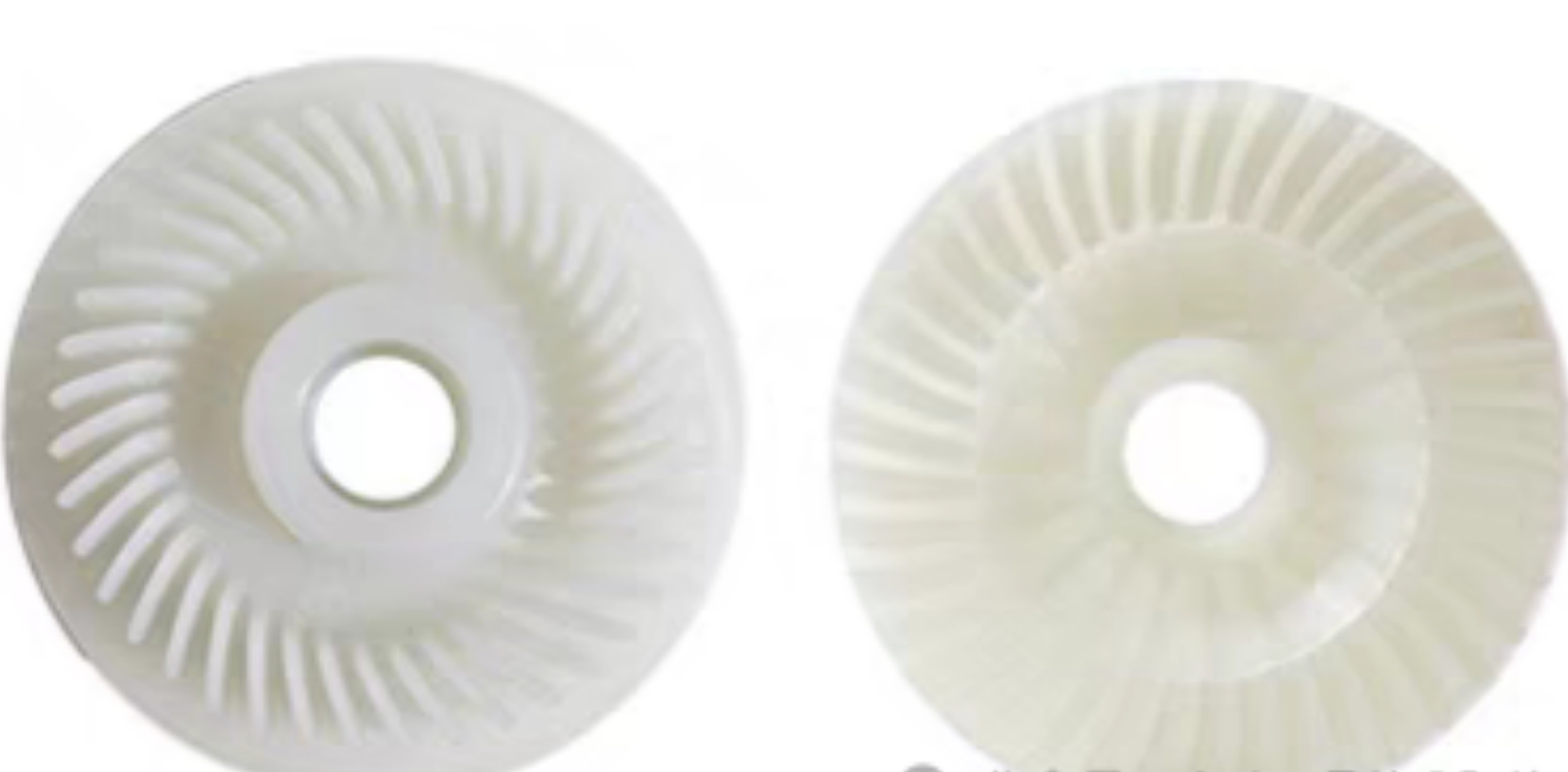

②电扇叶片根部增添R角 ，提高强度。如下图：
3、冲压件成型 ，需要R角过渡 ，提升冲压的工艺性和模具寿命。如下为角磨冲压护罩 ，折弯处均圆角处置惩罚：
1、产品设计增添R角 ，能提升产品雅观度、人机恬静性和清静性。例如：
①产品外观可触碰的零件 ，一样平常都R角处置惩罚 ，即雅观又增强用户触碰感；一些产品的把手设计大R角处置惩罚 ，提升用户操作手感。
②产品清静规范需求。在一些需要切合清静规范的设计中 ，如过线孔、卡线槽等 ，R角的设计可以阻止尖锐的锐角 ，避免刮手等清静事故。
通过上述先容 ，R角的作用不小。R角设计时还需要注重以下几点：
①在设计壁厚类产品时 ，坚持R角一致 ，确保壁厚匀称 ，提升整体结构稳固性；
②R角的巨细 ，有些场景是越大越好 ，但同时需要思量装配空间 ，阻止本应该是面接触却是R角处线接触；
③R角处的粗糙度有些场景需要管控 ，如外圆弧角 ，有些是密封橡胶件的装配导向 ，粗糙度差会损伤密封件；
④塑料件结构中 ，除了须要的R角(螺钉柱根部、增强筋根部和卡线槽等) ，过多的R角会增添模具加工的重大性和本钱；
总之 ，"小小"的R角的作用不可忽视。通过合理设计和应用R角 ，可以显著提升产品的性能、外观和清静性 ，同时也有助于提高生产效率和降低本钱。
