宣布时间：2022-02-08点击：2818
去除杂质提高耐蚀性和强化刷新
1.提高镁合金的纯度
一样平常高纯的镁合金比纯度不高的镁合金有较好的耐蚀性，提高镁合金的纯度是一种常用的提高镁合金耐侵蚀能力的手段。当杂质含量不凌驾它们的允许极限时，镁合金的侵蚀速率会很低，例如，AZ91和AM60在盐雾条件下的耐侵蚀性能比压力铸造的A1380(Al-4.5Cu-2.5Si)和冷滚轧钢还要好。
提高镁合金的纯度主要是通过冶金的要领举行，如对镁合金举行精炼，但一样平常本钱较量高。
2.杂质无害化
将镁合金中的有害元素的含量降到较低的水平在手艺上较难实现，本钱也较高。现实上，去除杂质的有害性纷歧定要将杂质从镁合金中去除，若是能将杂质转化成无害的物质，则纵然这些杂质还留在合金中，也对侵蚀性无大碍。较为容易和经济地抵达这一目的的要领是在镁合金中加入一些易与杂质反应的元素，使杂质与这些元素团结后酿成对侵蚀危害不大的物质。现在已知的有这种功效的元素有锰或错。以是，在镁合金中加锰或锆是镁合金杂质无害化的主要手段。一样平常含铝的镁合金中加入一些锰，或不含铝的镁合金中加入一些锆后，耐蚀性都会有较大的提高。
3.合金化
合金化是改变镁合金化学因素、相组成与微观结构的主要手段，它是提高镁合金耐蚀性的主要途径。
从提高耐蚀性的角度看，合金化的目的是增进基相的耐蚀性和耐蚀阻挡相的天生与合理漫衍，以提高镁合金的耐蚀性。
从现在常用的合金化元向来看，公认的对镁合金耐蚀性提高有益的元素是铝，只要镁合金中含有适量的铝，它的耐蚀性要比未加铝时的高。铝的加入，一方面促使合金中基相(α相）钝性提高；另一方面，有利于天生更多的更耐蚀的β相，在α相晶粒间形成一连的网络，阻止α相侵蚀的扩展。但铝的量应适中，不然会影响到镁合金的其他性能。另外，β相是否有阻挡侵蚀的作用，要害照旧看是否形成了有用的阻隔网。别的，稀土与锆也能提高镁合金的耐蚀性，稀土元素主要是会增进镁合金的钝性，而锆可能会促使α相的化学稳固性。
特种铸造工艺
1.接纳压力铸造工艺
压力铸造是***常用的一种镁合金构件生产方法，特殊适用于大批量的生产。镁合金在冷腔压铸时，铸件表层的冷却速率较高，可以为是快速凝固历程，而铸件内部的冷却速率较低，与通俗铸造较为靠近。这样，快速凝固的镁合金的表层就有一定的特殊性，现以AZ91D压铸件为例说明。

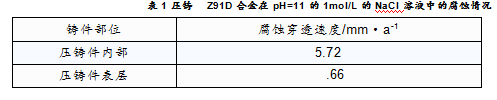

由于铸造历程的特殊性，熔融镁合金在被压入模腔前就已凝固出部分含铝极低的α相晶粒。当被挤入金属压力模腔后，由于流体力学的作用，这些固体的低含铝α相晶粒倾向于集中到铸件表层，剩下的液态镁合金含铝较高。进入金属模腔后，在与模腔壁接触时，由于金属模的高热容量，表层受金属模壁的冷却速率较大，快速凝固。以是，镁合金的压力铸造件的外貌总是有一层快速凝固而形成的外貌层，晶粒很细，相对富铝而β相的量较多，并且漫衍十分匀称，沿着晶间形成了险些一连的β相网络。这样的外貌层显然有利于该压铸件的抗侵蚀。相反，在压力铸造的镁合金内部，α相晶粒粗大，β相较少且漫衍不一连，以是不耐蚀。压铸AZ91D合金在pH=11的1mol/L的NaCl溶液中的侵蚀情形见表1。
简言之，由于冷腔压力铸造，试样的外貌微观结构一样平常比通俗铸造的要细，β相的漫衍较量一连，能有用地阻止侵蚀的生长，故其耐蚀性也就响应较高。若是能适外地优化压力铸造的工艺历程，进一步地细化合金试样外貌的晶粒度，提高耐蚀的第二相的含量与一连漫衍，镁合金的耐蚀性完全有可能获得进一步的提高。
2接纳半凝固铸造

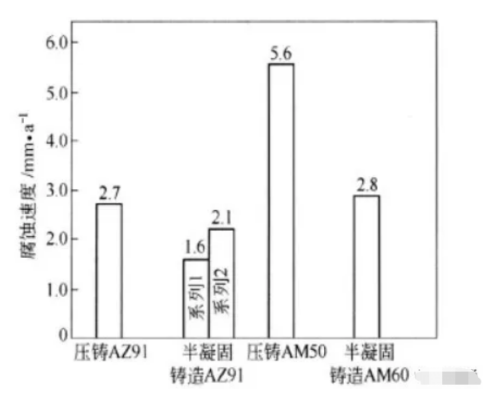

半凝固铸造是一种较新的低本钱的镁合金铸造手艺。在半凝固铸造时，将熔化的镁合金的温度控制在液相线与固相线之间，这样镁合金在凝固时处于半凝固状态，约一半为固相一半为液相。在凝固历程中由于强烈的搅动，凝固中形成的枝晶被打碎。这样获得的固态合金，由于铸造温度较低，缩短率低、黏滞性高、能耗少、产率高、模具寿命长，其微观结构特点是较大的等轴�；嗑ЯＳ山舷傅墓簿�a相与其他合金相困绕着，β相的含量相对略多些。理论上，由于这些a相粗晶的周围形成了一连的阝相网络，可能会有用地阻止α相侵蚀的生长，同时尚有可能使粗晶的a相中的铝含量（摩尔分数为2.7%）较通俗铸造的镁合金的α相的（1.6%）高，故半凝固铸件的耐侵蚀性能较高。有时半凝固铸造的镁合金耐蚀性能甚至还会比压力铸造稍高些（见图1)。因此，半凝固铸造有可能成为提高镁合金耐蚀性的手段之一。
但现实上，有些半凝固铸造的AZ91D的侵蚀性能并不总是比通俗模铸的好。有人发明，在NaCl溶液中，初期半凝固铸态的侵蚀速率较高，后期其侵蚀速率才降下来。这有可能是半凝固态的AZ91D合金的阴阳极差别较大，故电偶电池的作用较大，于是初期时电偶侵蚀运动较强烈所致。别的，尚有报道，半凝固铸造还能提高镁合金在300℃以下的抗氧化能力。
强力塑性成型工艺
轧制、铸造、挤压等也是生产镁合金构件的主要要领。从理论上讲，这些制造历程 会很洪流平上改变镁合金的微观组织结构，因此也会导致镁合金耐蚀性能的转变。例如，当变形量较大时，轧制、铸造和挤压成形都会使质料由铸态组织变为加工组织，消除粗大的柱状晶，压合气孔、针孔和松散，消除枝晶使质料的晶粒细化、致密和匀称，这些显然会提高质料的耐蚀性、力学性能和综合性能。特殊是在合金因素、变形温度和变形速率相宜的情形下，得用镁合金的超塑成形或等温度铸造，等温挤压等新工艺可更洪流平强化和改性子料的组织与性能，虽然其抗蚀性也会提高。
等通道挤压是一种很有用的细化晶粒的要领。四步等通道挤压可使AZ31镁合金获得平均晶粒尺寸为5μm的细晶组织，而对ZK60镁合金举行四步等通道挤压后，平均晶粒尺寸可达1.0~1.4μm。等通道挤压与适当的退火工艺相团结，可以大大提高变形镁合金质料的综合性能。
固溶热处置惩罚
热处置惩罚是调解合金相、因素漫衍与晶粒尺寸的有用手段。它对镁合金的侵蚀有很大的影响。热处置惩罚对镁合金侵蚀性能的影响，实质上是通过镁合金微观组织的转变而获得的。以AZ91E镁合金为例，T5与T6处置惩罚都可大大提高其耐蚀性，而T4处置惩罚则使其耐侵蚀性能大大降低。
常用的热处置惩罚要领有固溶匀称化热处置惩罚（T4）、固溶时效热处置惩罚（T6）和时效热处置惩罚（T5）。它们也可以用来改变镁合金的耐侵蚀性能。从现在对AZ91镁合金热处置惩罚的效果来看，这些热处置惩罚对耐蚀性能的改变很洪流平上决议于它们对合金中第二相漫衍的影响。T4热处置惩罚镌汰合金析出的阝相，侵蚀速率因此上升；T5与T6热处置惩罚使大宗β相析出，形成一连的侵蚀阻挡层，于是侵蚀速率下降。
图2所示为实效热处置惩罚对AZ91D压铸件侵蚀性能影响的情形�？梢苑⒚�，在时效45h左右，AZ91D压铸件的侵蚀速率降到了***低点。这与时效热处置惩罚历程中镁合金中铝因素与β相组成和漫衍的转变有关。如图3和图4所示，AZ91D压铸件中的α相中固溶铝含量随着时效时间的增添而镌汰，这现实上倒运于侵蚀速率的提高。但同时该压铸件中β相的量却是随着时效时间的延伸而增大，且新增的β析出相主要漫衍于晶界上，这就有利于阻挡侵蚀的生长。这两个相反的侵蚀倾向随时效时间的转变，***终导致泛起了侵蚀速率的***低值。
不过，关于杂质含量较高的AZ91C，热处置惩罚对侵蚀性能的影响则不显着。短时间的T5时效热处置惩罚对AZ91与AM60合金的抗蚀性有倒运的影响。但时效时间较长时，合金的耐蚀性能又有所恢复。这种征象已不可简朴地用β相转变来诠释。
以上效果说明，时效热处置惩罚只要控制得好，也可以使镁合金质料的耐蚀性获得提高。
快速凝固
快速凝固一样平常是将熔融的镁合金，在�；ば云罩�，喷送到具有较高热容的低温的金属模上，使熔融的镁合金急剧冷却凝固。当使用的低温金属模为一转轮时，可获得较薄的镁合金带，晶粒十分细��；当镁合金的因素恰其时，甚至还能获得纳米晶或非晶；还可用高压的惰性气体将熔化的镁合金喷到大块低温金属腔内以获得块状的镁合金；别的，也可用溅射、气相沉积、激光处置惩罚等手段使熔融的镁合金急剧冷却来获取快速凝固的镁合金。
快速凝固制成的镁合金，不但可以提高质料的力学性能，并且也能增添其耐蚀性。提高耐蚀性的缘故原由有：
（1）可能天生新相使有害杂质在新相中的电化学活性降低，或提高杂质的允许极限。
（2）使镁合金的晶粒细化甚至非晶化，同时使相与因素漫衍匀称化而降卑微电偶侵蚀的活性。
（3）提高对耐蚀性有益的元素在镁中的固溶度，从而降低镁的电化学活性。例如，镁中若是含有较多的固溶铝，则有可能天生铝含量较高的外貌氧化膜。这样镁合金就有较好的自钝性和修复性，这对镁合金的耐蚀性是有益的。

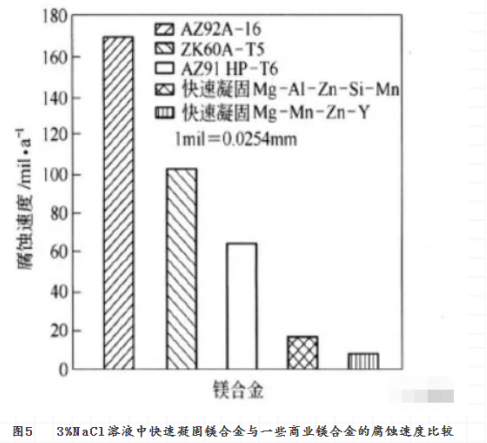

图5所示为快速凝固对镁合金侵蚀速率的降低作用。

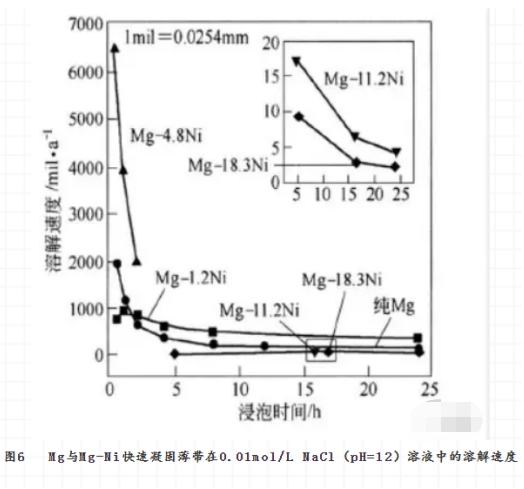

镁合金的因素对快速凝固体的微观结构有主要的影响。如Mg-Ni合金的晶态结构会随着Ni含量的升高而变弱，当Ni含量为4.8%（摩尔分数）时，其相结构还主要为α-Mg与Mg2Ni；当Ni含量抵达18.3％时，它完全酿成了非晶。对应的，该镁合金在0.01mol/L NaCl(pH=12）溶液中的消融速率也随着Ni含量的增高、非晶水平的变大而降低（见图6)。这种消融速率的降低与该非晶合金钝性的提高有关。
合金因素对快速凝固的镁合金耐蚀性也有至关主要的影响。图7所示为差别的合金元素对快速凝固二元镁合金侵蚀速率的影响�？梢钥闯�，铝是***能提高快速凝固二元镁合金耐蚀性的合金元素。
铝在快速凝固的镁合金中的作用就是增进钝化，提高点蚀破碎电位。在侵蚀历程中，由于镁的优先消融而使铝在镁合金外貌富集，外貌膜的�；ば栽銮�。但锌在快速凝固的Mg-Zn-Y合金中似乎对侵蚀性影响不太确定。别的，固溶于镁中的Y元素能提高镁的耐蚀性。通俗镁中Y的消融度仅为3.75%（摩尔分数）。在快速凝固的镁合金中，Y有可能高于这一含量而不析出，从而对快速凝固的镁合金的耐侵蚀性起有益的作用。如15％~26%（质量分数）的Y能使快速凝固的镁合金泛起伪钝化区。Y在快速凝固的镁中不但提高了镁的钝性，还升高了镁的点蚀破碎电位。将Y加入Mg-Cu合金中不但提高了该合金的耐蚀性，还增宽了它的钝化区。这与Y2O3进入到外貌膜MgO的晶格中有关。
稀土元素不但增添速速凝固合金的热稳固性，还对快速凝固的镁合金的耐蚀性有益。推测可能与如下两个因素有关：
（1）稀土与溶液反应天生�；つ�。
（2）使合金中的第二相钝化而降低点蚀倾向。
另外，钙也能提高快速凝固镁合金的耐蚀性与热稳固性。因此，快速凝固的镁合金中加入钙与稀土应是较好的选择。
以是，以上这些对快速凝固镁合金的影响都可被使用来提高镁合金的耐蚀性。
其他要领
1非晶化
非晶化的镁合金不但比晶化的镁合金有较高的抗局部侵蚀的能力，并且力学性能 （强度与韧性）也远比多晶镁合金要高。因此，非晶镁合金，尤其是大块的非晶镁合金的研制受到了极大的重视。
现在，有可能形成非晶的镁合金主要***于以下几个系统：Mg-Zn, Mg-Cu, Mg-Ni, Mg-Ca, Mg-TM-Ln, Mg-Y-Ln, Mg-Ca-Al, Mg-Zn-Al, Mg-Al-Ca等，其中***有前途的非晶镁合金系统当数Mg-TM-Ln。TM是过渡金属，如锌、铜或镍等；Ln是斓系元素，也包括Y。Y是很要害的元素，由于Mg-Y的混淆焓具有很高的负值。另外，镧系元素的原子体积比镁大得多，而铜、镍则比镁小。故三者混淆有可能会有很高的局部应变能，这样从熔融态固化时，原子的扩散率应较低而难以形核天生晶相。以是，Mg-TM-Ln系有极好的非晶形成能力。别的，该系列合金尚有极高的强度。在该系列合金中，Mg65Cu25Y10三元合金具有***好的非晶形成能力，冷却速率只需约50K/s就可使其非晶化。
Mg-TM-Ln(TM=Ni, Cu, Zn)，Mg-Ca-Al, Mg-Al-Y与Mg-Y-Ln等非晶合金都有很好的耐侵蚀性，它们的抗侵蚀能力都凌驾了通俗的晶态镁合金。Mg-TM-Ln系中的Ln一样平常对非晶的耐蚀性是有益的，但TM则对非晶的侵蚀性能倒运。别的，其他一些合金元素对非晶镁合金的侵蚀性的影响也不尽一样。Al的加入能使非晶镁的侵蚀速率降低，而添加Si, Ca, Li, Zn等都使非晶镁的侵蚀速率升高。
实验室的研究批注，非晶镁合金Mg65Cu25Y10在0.1mol/L的NaOH(pH=13)溶液中的钝化电流以及用极化曲线要领测出的自侵蚀电流都比纯镁或晶态的Mg65Cu25Y10要低。侵蚀后的非晶外貌膜主要是镁的氧化物或氢氧化物。同样，该非晶镁合金在缓冲溶液H3BO3/Na3BO4(pH=5~8.4)与0.lmol/L NaOH溶液中时，也显示出比纯镁或其晶态时更低的钝化电流和自侵蚀电流。若在非晶系统中加入Ag或Mg65Cu25Y10，则侵蚀后的非晶外貌膜主要是Mg与Y的氧化物或氢氧化物。Ag的加入并不可提高非晶镁合金的耐蚀性能。
以上这些都说明通过非晶化来提高镁合金的耐侵蚀性有一定的潜力。可是，大部分非晶镁合金耐蚀性的研究都主要集中于钝化区内。应该注重到，非晶化似乎只是加宽了镁合金的钝化区，而对活性区并没有好的影响。若与纯镁相比，纵然是非晶的Mg-Ni合金，其活性消融速率仍较高。与镍相似，铜的加入也不可使非晶Mg-Cu的活性消融速率低于纯镁。
别的，非晶镁合金的制备受到了现在快速凝固手艺的很大***。并非什么合金系统的镁合金都能通过快速凝固而获得非晶态镁合金。如铬也许对镁合金的耐蚀性有利，但它很难溶在熔融态的镁中，如要获得非晶的Mg-Cr合金就更是难题。
2微晶化和纳米化
快速凝固也能爆发纳米结构的镁合金。将熔融的Mg-12%（摩尔分数，下同）Zn-Ce（3%）与Mg-Zn（10%~20%）-La（0~10%）镁合金喷到低温金属轮上，获得20μm厚的金属带，该金属带以非晶为主，其中弥散地漫衍着3~20nm巨细的α-Mg颗粒，颗粒间相距约3~10nm。
通过快速凝固粉末冶金的要领，也能获得高强的纳米结构镁合金。在高压的氩气喷射下将熔融的镁合金雾化快速凝固，形成25μm的微粒粉末。这些粉末先冷压，此后再在高于非晶的晶化温度下举行挤压成形。

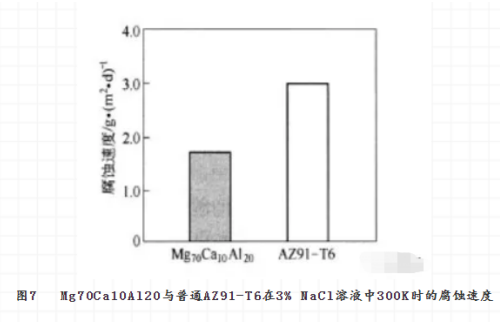

具有纳米结构的镁合金的耐侵蚀性较好。如用上述的快速凝固粉末冶金要领制备的具有上述纳米结构的Mg70Ca10Al20，其耐侵蚀性比经T6热处置惩罚后的AZ91D还要好（见图7)。
因此，微晶化与纳米化也可能成为提高镁合金耐蚀性的要领。
3气相沉积
用通例的冶金与热处置惩罚要领来生长新的耐蚀镁合金，经常受到合金元素在凝固前后消融度及冷却速率的***。物理气相沉积的要领可以获得因素规模很广的合金。它可以天生50mm厚的合金，比决速冷却要领适用于更多的镁合金系统。但这样的合金常为多孔的微观结构。

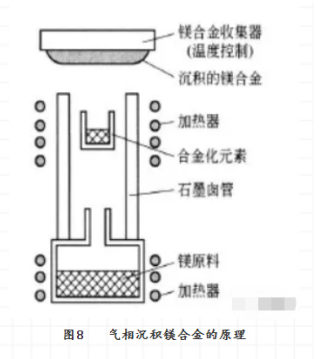

气相沉积制备耐蚀镁合金的原理十分简朴。图8所示为该要领的原理图。镁与合金元素经加热蒸发并混淆，在低温下被合金网络器凝聚成合金。
用此要领制备的Mg-Mn与Mg-Cr合金，Mn与Cr的含量划分可高达3％与39%。它们的微观结构为柱状结构，并有些孔隙。

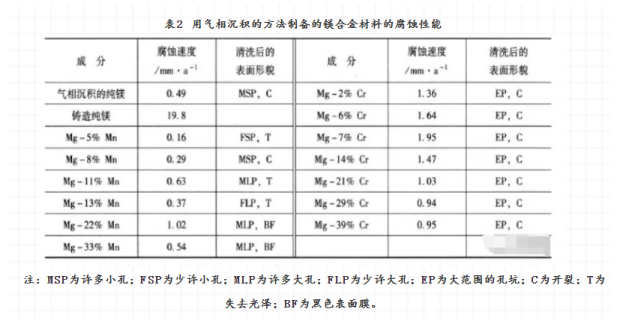

用这种气相沉积的要领制备的镁合金的侵蚀性能见表2。气相沉积的纯镁，镁锰与镁铬合金比铸态的纯镁的侵蚀速率要低许多。锰的加入量低于13％时对耐蚀性的影响十分有限；当凌驾13％后，侵蚀速率比气相沉积的纯镁略大。
利用气相沉积的要领，现在已经乐成制得了一些二元镁合金：Mg-Zr、Mg-Ti、Mg-V、Mg-Mn和Mg-Cr。其中Mg-Zr、Mg-Ti、Mg-Mn的耐蚀性能较纯镁好；Mg-V和Mg-Cr则较差。
4溅射
在真空管中，氩气分子被离子化后在电场的作用下轰击含镁耙材，由耙材轰击出来的原子就在一样品支持面上沉积获得溅射镁合金，用这种要领曾获得了MgAlZnSn,、MgZr、MgTa、MgY等镁合金，其中MgAlZnSn在ASTMD1384侵蚀水中泛起出较宽的钝化区。这说明，可用此法获得耐蚀性较高的镁合金。
泉源：财易通
免责声明：本站部分图片和文字泉源于网络网络整理，仅供学习交流，版权归原作者所有，并不代表我站看法。本站将不肩负任何执法责任，若是有侵占到您的权力，请实时联系ag官方电子平台删除。
