深度好文，详细解读焊接缺陷爆发缘故原由及处置惩罚步伐

宣布时间：2021-12-10点击：2697

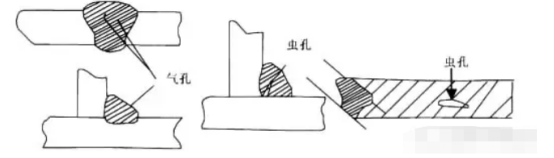

01缺陷名称：气孔


焊接方法

爆发缘故原由

避免步伐

手工电弧焊

（1）焊条不良或湿润。
 （2）焊件有水分、油污或锈。
 （3）焊接速率太快。

（4）电流太强。

（5）电弧长度不适合。
 （6）焊件厚度大，金属冷却过速。

（1）选用适当的焊条并注重烘干。
 （2）焊接前清洁被焊部份。
 （3）降低焊接速率，使内部气体容易逸出。
 （4）使用厂商建议适当电流。
 （5）调解适当电弧长度。
 （6）施行适当的预热事情。

CO2气体� ；ず�

（1）母材不洁。
 （2）焊丝有锈或焊药湿润。
 （3）点焊不良，焊丝选择不当。
 （4）干伸长度太长，CO2气体� ；げ恢苊堋�
 （5）风速较大，无挡风装置。
 （6）焊接速率太快，冷却快速。
 （7）火花飞溅粘在喷嘴，造成气体乱流。
 （8）气体纯度不良，含杂物多（特殊含水分）。

（1）焊接前注重清洁被焊部位。
 （2）选用适当的焊丝并注重坚持干燥。
 （3）点焊焊道不得有缺陷，同时要清洁清洁，且使用焊丝尺寸要适当。
 （4）减小干伸长度，调解适当气体流量。
 （5）加装挡风装备。
 （6）降低速率使内部气体逸出。
 （7）注重扫除喷嘴处焊渣，并涂以飞溅附着避免剂，以延伸喷嘴寿命。
 （8）CO2纯度为99.98%以上，水分为0.005%以下。

埋弧焊接

（1）焊缝有锈、氧化膜、油脂等有机物的杂质。
 （2）焊剂湿润。
 （3）焊剂受污染。
 （4）焊接速度过快。
 （5）焊剂高度缺乏。
 （6）焊剂高度过大，使气体不易逸出（特殊在焊剂粒度细的情形）。
 （7）焊丝生锈或沾有油污。
 （8）极性不适当（特殊在对接时受污染会爆发气孔）。

（1）焊缝需研磨或以火焰烧除，再以钢丝刷扫除。
 （2）约需300℃干燥
 （3）注重焊剂的贮存及焊接部位周围地区的清洁，以免杂物混入。
 （4）降低焊接速率。
 （5）焊剂出口橡皮管口要调解高些。
 （6）焊剂出口橡皮管要调解低些，在自动焊接情形适当高度30~40mm。
 （7）换用清洁焊丝。
 （8）将直流正接（DC-）改为直流反接（DC+).

装备不良

（1）减压表冷却，气体无法流出。
 （2）喷嘴被火花飞溅物梗塞。
 （3）焊丝有油、锈。

（1）气体调理器无附电热器时，要加装电热器，同时检查表之流量。
 （2）经常扫除喷嘴飞溅物。并且涂以飞溅附着避免剂。
 （3）焊丝贮存或装置焊丝时不可触及油类。

自� ；ひ┬竞杆�

（1）电压过高。
 （2）焊丝突出长度过短。
 （3）钢板外貌有锈蚀、油漆、水分。
 （4）焊枪拖曳角倾斜太多。
 （5）移行速率太快，尤其横焊。

（1）降低电压。
 （2）依种种焊丝说明使用。
 （3）焊前扫除清洁。
 （4）镌汰拖曳角至约0°~20°。
 （5）调解适当。

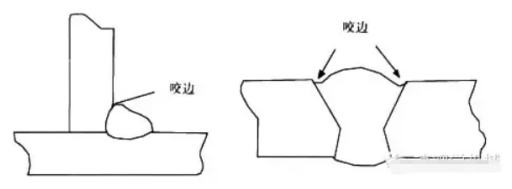

02缺陷名称：咬边










焊接方法

爆发缘故原由

避免步伐

手工电弧焊

（1）电流太强。
 （2）焊条不适合。
 （3）电弧过长。
 （4）操作要领不当。
 （5）母材不洁。
 （6）母材过热。

（1）使用较低电流。（2）选用适当种类及巨细之焊条。
 （3）坚持适当的弧长。
 （4）接纳准确的角度，较慢的速率，较短的电弧及较窄的运行法。
 （5）扫除母材油渍或锈。
 （6）使用直径较小之焊条。

CO2气体 � ；ず�

（1）电弧过长，焊接速率太快。
 （2）角焊时，焊条瞄准部位不准确。
 （3）立焊摆动或操作不良，使焊道二边填补缺乏爆发咬边。

（1）降低电弧长度及速率。
 （2）在水平角焊时，焊丝位置应离交点1~2mm。
 （3）纠正操作要领。

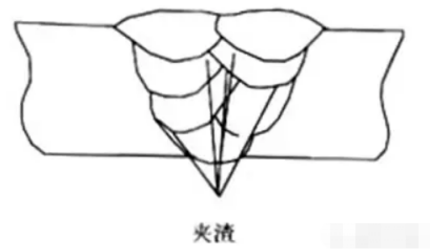

03缺陷名称：夹渣












焊接方法

爆发缘故原由

避免步伐

手工电弧焊

（1）前层焊渣未完全扫除。
 （2）焊接电流太低。
 （3）焊接速率太慢。
 （4）焊条摆动过宽。
 （5）焊缝组合及设计不良。

（1）彻底扫除前层焊渣。
 （2）接纳较高电流。
 （3）提高焊接速率。
 （4）镌汰焊条摆动宽度。
 （5）纠正适当坡口角度及间隙。

CO2气体电弧焊

（1）母材倾斜（下坡）使焊渣超前。
 （2）前一道焊接后，焊渣未清洁清洁。
 （3）电流过小，速率慢，焊着量多。
 （4）用前进法焊接，开槽内焊渣超前甚多。

（1）尽可能将焊件安排水平位置。
 （2）注重每道焊道之清洁。
 （3）增添电流和焊速，使焊渣容易浮起。
 （4）提高焊接速率

埋弧焊接

（1）焊接偏向朝母材倾斜偏向，因此焊渣流动超前。
 （2）多层焊接时，开槽面受焊丝溶入，焊丝过于靠近开槽的侧边。
 （3）在焊接起点有导板处易爆发夹渣。
 （4）电流过小，第二层间有焊渣留存，在焊接薄板时容易爆发裂纹。
 （5）焊接速度过低，使焊渣超前。
 （6）***后完成层电弧电压过高，使得游离焊渣在焊道端头爆发搅卷。

（1）焊接改向相反偏向焊接，或将母材尽可能改成水平偏向焊接。
 （2）开槽侧面和焊丝之间距离，***少要大于焊丝直径以上。
 （3）导板厚度及开槽形状，需与母材相同。
 （4）提高焊接电流，使残留焊渣容易熔化。
 （5）增添焊接电流及焊接速率。
 （6）减小电压或提高焊速，须要时盖面层由单道焊改为多道焊接。

自� ；ひ┬竞杆�

（1）电弧电压过低。
 （2）焊丝摆弧不当。
 （3）焊丝伸出过长。
 （4）电流过低，焊接速度过慢。
 （5）***道焊渣，未充分扫除。
 （6）***道团结不良。
 （7）坡口太狭窄。
 （8）焊缝向下倾斜。

（1）调解适当。
 （2）加多训练。
 （3）依种种焊丝使用说明。
 （4）调解焊接参数。
 （5）完全扫除
 （6）使用适当电压，注重摆弧。
 （7）纠正适当坡口角度及间隙。
 （8）放平，或移行速率加速。

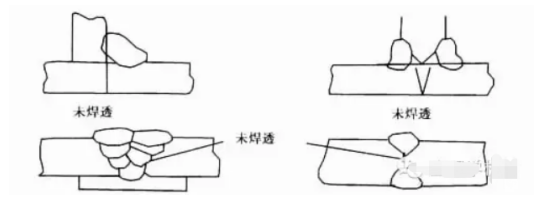

04缺陷名称：未焊透










焊接方法

爆发缘故原由

避免步伐

手工电弧焊

（1）焊条选用不当。
 （2）电流太低。
 （3）焊接速率太快温度上升不敷，又举行速率太慢电弧冲力被焊渣所阻挡，不可给予母材。
 （4）焊缝设计及组合不准确。

（1）选用较具渗透力的焊条。
 （2）使用适当电流。
 （3）改用适当焊接速率。
 （4）增添开槽度数，增添间隙，并镌汰根深。

CO2气体 � ；ず�

（1）电弧过小，焊接速度过低。
 （2）电弧过长。
 （3）开槽设计不良。

（1）增添焊接电流和速率。
 （2）降低电弧长度。
 （3）增添开槽度数。增添间隙镌汰根深。

自� ；ひ┬竞杆�

（1）电流太低。
 （2）焊接速率太慢。
 （3）电压太高。
 （4）摆弧不当。
 （5）坡口角度不当。

（1）提高电流。
 （2）提高焊接速率。
 （3）降低电压。
 （4）多加训练。
 （5）接纳开槽角度大一点。

05缺陷名称：裂纹

焊接方法

爆发缘故原由

避免步伐

手工电弧焊

（1）焊件含有过高的碳、锰等合金元素。
 （2）焊条品质不良或湿润。
 （3）焊缝羁绊应力过大。
 （4）母条材质含硫过高不适于焊接。
 （5）施工准备缺乏。
 （6）母材厚度较大，冷却过速。
 （7）电流太强。
 （8）首道焊道缺乏对抗缩短应力。

（1）使用低氢系焊条。
 （2）使用相宜焊条，并注重干燥。
 （3）改良结构设计，注重焊接顺序，焊接后举行热处置惩罚。
 （4）阻止使用不良钢材。
 （5）焊接时需思量预热或后热。
 （6）预热母材，焊后缓冷。
 （7）使用适当电流。
 （8）首道焊接之焊着金属须充分对抗缩短应力。

CO2气体� ；ず�

（1）开槽角度过小，在大电流焊接时，爆发梨形和焊道裂纹。
 （2）母材含碳量和其它合金量过高（焊道及热影区）。
 （3）多层焊接时，***层焊道过小。
 （4）焊接顺序不当，爆发羁绊力过强。
 （5）焊丝湿润，氢气侵入焊道。
 （6）套板密接不良，形成崎岖不平，致应力集中。
 （7）因***层焊接量过多，冷却缓慢（不锈钢，铝合金等）。

（1）注重适当开槽角度与电流的配合，须要时要加大开槽角度。
 （2）接纳含碳量低的焊条。
 （3）***道焊着金属须充分能对抗缩短应力。
 （4）改良结构设计，注重焊接顺序，焊后举行热处置惩罚。
 （5）注重焊丝生涯。
 （6）注重焊件组合之精度。
 （7）注重准确的电流及焊接速率。

埋弧焊接

（1）对焊缝母材所用的焊丝和焊剂之配合不适当（母材含碳量过大，焊丝金属含锰量太少）。
 （2）焊道急速冷却，使热影响区爆发硬化。
 （3）焊丝含碳、硫量过大。
 （4）在多层焊接之***层所生焊道力，缺乏对抗缩短应力。
 （5）在角焊时过深的渗透或偏析。
 （6）焊接施工顺序不准确，母材羁绊力大。
 （7）焊道形状不适当，焊道宽度与焊道深度比例过大或过小。

（1）使用含锰量较高的焊丝，在母材含碳量多时，要有预热之步伐。
 （2）焊接电流及电压需增添，焊接速率降低，母材需加热步伐。
 （3）替换焊丝。
 （4）***层焊道之焊着金属须充分对抗缩短应力。
 （5）将焊接电流及焊接速率减低，改变极性。
 （6）注重划定的施工要领，并予焊接操作施工指导。
 （7）焊道宽度与深度的比例约为1:1:25，电流降低，电压加大。

06缺陷名称：变形

焊接方法

爆发缘故原由

避免步伐

手焊

CO2气体� ；ず�

自� ；ひ┬竞杆亢附�

自动埋弧焊接

（1）焊接层数太多。
 （2）焊接顺序不当。
 （3）施工准备缺乏。
 （4）母材冷却过速。
 （5）母材过热。（薄板）
 （6）焊缝设计不当。
 （7）焊着金属过多。
 （8）羁绊方法不确实。

（1）使用直径较大之焊条及较高电流。
 （2）纠正焊接顺序
 （3）焊接前，使用夹具将焊件牢靠以免爆发翘曲。
 （4）阻止冷却过速或预热母材。
 （5）选用穿透力低之焊材。
 （6）镌汰焊缝间隙，镌汰开槽度数。
 （7）注重焊接尺寸，不使焊道过大。
 （8）注重避免变形的牢靠步伐。

07其它焊接缺陷

焊接方法

爆发缘故原由

避免步伐

搭叠

（1）电流太低。
 （2）焊接速率太慢。

（1）使用适当的电流。
 （2）使用适合的速率。

焊道外观形状不良

（1）焊条不良。
 （2）操作要领不适。
 （3）焊接电流过高，焊条直径过粗。
 （4）焊件过热。
 （5）焊道内，熔填要领不良。
 （6）导电嘴磨耗。
 （7）焊丝伸出长度稳固。

（1）选用适当巨细优异的干燥焊条。
 （2）接纳匀称适当之速率及焊接顺序。
 （3）选用适当电流及适当直径的焊接。
 （4）降低电流。
 （5）多加训练。
 （6）替换导电嘴。
 （7）坚持定长、熟练。

凹痕（Pit)

（1）使用焊条不当。
 （2）焊条湿润。
 （3）母材冷却过速。
 （4）焊条不洁及焊件的偏析。
 （5）焊件含碳、锰因素过高。

（1）使用适当焊条，如无法消除时用低氢型焊条。
 （2）使用干燥过的焊条。
 （3）减低焊接速率，阻止急冷，***好施以预热或后热。
 （4）使用优异低氢型焊条。
 （5）使用盐基度较高焊条。

偏弧

（1）在直流电焊时，焊件所生磁场不均，使电弧偏向。
 （2）接地线位置不佳。
 （3）焊枪拖曳角太大。
 （4）焊丝伸出长度太短。
 （5）电压太高，电弧太长。
 （6）电流太大。
 （7）焊接速率太快。

（1）电弧偏向一方置一地线，或正对偏向一方焊接，或接纳短电弧，或纠正磁场使趋均一，或改用交流电焊。

（2）调解接地线位置。
 （3）减小焊枪拖曳角。
 （4）增添焊丝伸出长度。
 （5）降低电压及电弧。
 （6）调解使用适当电流。
 （7）焊接速率变慢。

烧穿

（1）在有开槽焊接时，电流过大。
 （2）因开槽不良焊缝间隙太大。

（1）降低电流。
 （2）镌汰焊缝间隙。

焊道不匀称

（1）导电嘴磨损，焊丝输生爆发摇晃。
 （2）焊枪操作不熟练。

（1）将焊接导电嘴换新使用。
 （2）多加操作训练。

焊泪

（1）电流过大，焊接速率太慢。
 （2）电弧太短，焊道高。
 （3）焊丝瞄准位置不适当。（角焊时）

（1）选用准确电流及焊接速率。
 （2）提高电弧长度。
 （3）焊丝不可离交点太远。

火花飞溅过多

（1）焊条不良。
 （2）电弧太长。
 （3）电流太高或太低。
 （4）电弧电压太高或太低。
 （5）焊丝突出过长。
 （6）焊枪倾斜太过，拖曳角太大。
 （7）焊丝太过吸湿。
 （8）焊机情形不良。

（1）接纳干燥合适之焊条。
 （2）使用较短之电弧。
 （3）使用适当之电流。
 （4）调解适当。
 （5）依种种焊丝使用说明。
 （6）尽可能坚持笔直，阻止太过倾斜。
 （7）注重客栈保管条件。
 （8）修理，通常注重保养。

焊道成蛇行状

（1）焊丝伸出过长。
 （2）焊丝扭曲。
 （3）直线操作不良。

（1）接纳适当的长度，例如实心焊丝在大电流时伸出长20~25mm。在自� ；ず附邮鄙斐龀ざ仍嘉�40~50mm。
 （2）替换新焊丝或将扭曲予以校正。
 （3）在直线操作时，焊枪要坚持笔直。

电弧不稳固

（1）焊枪前端之导电嘴比焊丝心径大太多。
 （2）导电嘴爆发磨损。
 （3）焊丝爆发卷曲。
 （4）焊丝运送机回转不顺。
 （5）焊丝运送轮子沟槽磨损。
 （6）加压轮子压紧不良。
 （7）导管讨论阻力太大。

（1）焊丝心径必需与导电嘴配合。
 （2）替换导电嘴。
 （3）将焊丝卷曲拉直。
 （4）将运送机轴加油，使回转润滑。
 （5）替换运送轮。
 （6）压力要适当，太松送线不良，太紧焊丝损坏。
 （7）导管弯曲过大，调解镌汰弯曲量。

喷嘴与母材间爆发电弧

（1）喷嘴，导管或导电嘴间爆发短路。

（1）火花飞溅物粘及喷嘴过多须除去，或是使用焊枪有绝缘� ；ぶ沾晒堋�

焊枪喷嘴过热

（1）冷却水不可充分流出。
 （2）电流过大。

（1）冷却水管欠亨，如冷却水管壅闭，必需扫除使水压提升流量正常。
 （2）焊枪使用在允许电流规模及使用率之内。

焊丝粘住导电嘴

（1）导电嘴与母材间的距离过短。
 （2）导管阻力过大，送线不良。
 （3）电流太小，电压太大。

（1）使用适当距离或稍为长些来起弧，然后调解到适当距离。
 （2）扫除导管内部，使能平稳运送。
 （3）调解适当电流，电压值。

泉源：材易通
