宣布时间：2021-11-26点击：2359
小序
B10 铜镍合金是国际上公认的耐海水侵蚀性能优良的铜镍合金，普遍应用于海内外的海洋工程中。B10 铜镍合金不但具有铜合金优异的物理传导性能，并且在流动海水中耐侵蚀性能较好，抗生物污损性能优良。海内外对铜镍合金侵蚀行为举行了普遍的研究。文献研究了在NaCl 溶液中B10 铜镍合金的电化学侵蚀行为，以为B10 铜镍合金在流动海水中随海水流速的增大，阳极钝化区规模减小，合金侵蚀受阳极反应历程控制。文献研究批注： B10 铜镍合金在海水介质中，外貌会形成一层钝化膜，从而阻止合金侵蚀反应的进一步扩展，使合金的耐侵蚀性能提高。因此，影响该钝化膜的因素均会影响其耐蚀性。现在，针对B10 铜镍合金耐侵蚀性能的研究，主要集中在自然情形变量（ 如温度、pH 值和盐度等） 对小试样侵蚀历程的影响，可是对其在现实管流状态下耐侵蚀问题的研究较量少。本文主要通过自制的模拟人工海水管材冲洗侵蚀试验机，研究流动海水中B10 铜镍合金管材的冲洗侵蚀情形。
1.试验质料与要领
1. 1 试验质料

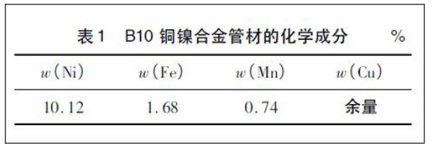

试验接纳国产B10 铜镍合金管材作为试样，外径12 mm，壁厚1 mm，长80 mm。B10 铜镍合金管材的化学因素如表1 所示。
试验前，将试样放在无水乙醇中用超声波振荡，去除外貌的杂质和油污。试样洗濯清洁后，在120 ℃烘箱中干燥10 min。接纳FA2004N 型剖析天平（ 精度为0. 1 mg） 称量试样试验前的质量。试验介质为人工配制的海水。
1. 2 试验要领
将已经处置惩罚好的试样装置在自制的管材冲洗试验机上，设定流动海水的流速划分为1. 5 m/s、2. 0 m/s、2. 5 m/s、3. 0 m/s 和3. 5 m/s，冲洗时间划分为12 h、24 h、48 h、96 h 和192 h。冲洗完成后用无水乙醇洗濯试样外貌的杂质。待试样洗濯清洁后，放入120 ℃的烘箱中干燥10 min。将试样在线切割机上切割成外貌积（ 与海水接触的部分） 为1 mm2 的小试样，对这些小试样举行电化学测试和微观侵蚀形貌的视察。
在CHI660D 型电化学事情站上，通过三电极系统测试合金的电化学性能，饱和甘汞电极（ saturatedcalomel electrode，SCE） 作为参比电极，石墨作为辅助电极，电解质溶液为剖析纯试剂配制的人工海水，试验温度为室温。交流阻抗谱的测试频率为0. 1 Hz ～ 100 kHz，交流激励信号幅值为5 mV，线性极化扫描速率为5 mV/s，开路电位（ open circuit potential，OCP） 测试时间为900 s。通过JSM-5610 型扫描电镜视察合金在差别条件下的微观侵蚀形貌。
2.效果与剖析
2. 1 侵蚀质量损失与侵蚀速率
图1 为差别模拟海水流速下B10 铜镍合金管材随冲洗时间转变的质量损失图。从图1 中可以看出： 在流动海水流速相同的条件下，随着冲洗时间的延伸，质量损失是一直增大的，这是由于整个试验历程中合金的侵蚀反应在一连举行。在流动海水中，合金的外貌会有一部分金属因与溶液中的化学物质爆发化学反应而被冲走，也有一部分金属通过化学反应天生化合物附着于合金外貌，从而在合金外貌形成一层钝化膜。钝化膜能够阻止侵蚀反应的爆发，降低合金的侵蚀速率。
在试验的初始阶段合金的质量损失增添率较高，试验后期质量损失增添率降低，这是由于冲洗初期B10 铜镍合金管材是整个裸露在人工海水中的，无任何�；げ椒�，以是初期侵蚀得较快。可是随着冲洗时间的延伸，合金的外貌逐渐形成氧化膜层即钝化膜，降低了合金外貌阴极反应和阳极反应的传质速率和电荷转移速率，使得合金外貌爆发侵蚀反应的速率降低。图2 为差别模拟海水流速下B10 铜镍合金管材随冲洗时间转变的侵蚀速率图。从图2 可以看出： B10 铜镍合金管材在流速为3. 0 m/s 时的侵蚀速率要比其余流速时的大，流速为1. 5 m/s 时侵蚀速率***小，以是选择海水流速为1. 5 m/s 和3. 0 m/s时的管材举行比照研究。
2. 2 电化学测试
2. 2. 1 动电位极化行为的转变
图3 为在流感人工海水中B10 铜镍合金管材随冲洗时间转变的动电位极化曲线，其中，横坐标为电流密度的对数，纵坐标为电位。图3a 为B10 铜镍合金管材在流速为1. 5 m/s 时，冲洗差别的时间后动电位极化曲线。由图3a 可以看出： B10 铜镍合金管材在96 h 之前的侵蚀电位较量稳固； 当冲洗时间抵达96 h 时，B10 铜镍合金管材的侵蚀电位升高，此时形成了较为稳固的侵蚀钝化膜。图3b 为B10 铜镍合金管材在流速为3. 0 m/s 的海水冲洗下的动电位极化曲线，与图3a 差别的是，在流速3. 0 m/s 的海水冲洗192 h 后，侵蚀电位才升高，这说明在较高的流速下，B10 铜镍合金管材的外貌形成钝化膜较晚。
2. 2 交流阻抗谱的转变
图4 为在人工海水流速为1. 5 m/s 和3. 0 m/s 的条件下，B10 铜镍合金管材随着冲洗时间的延伸电化学阻抗的转变，其中，横坐标为阻抗的实部，纵坐标为－ 1 倍的阻抗虚部。从图4a 可以看出： 人工海水流速为1. 5 m/s 时，随着冲洗时间的延伸，高频区容抗弧的半径增大，说明随着冲洗时间的增添，合金外貌电荷转移电阻是增大的。冲洗96 h 时，容抗弧半径突然变大，说明此时合金的外貌已经形成较为完整的钝化膜层。从图4b 可以看出： 人工海水流速为3. 0 m/s 时，冲洗192 h 后，容抗弧半径急剧增大，说明合金外貌的电阻变大，侵蚀速率最先下降。
2. 3 微观侵蚀形貌视察

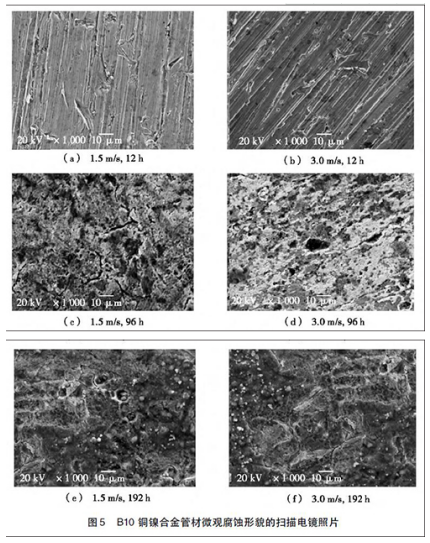

图5 为B10 铜镍合金管材在1. 5 m/s 和3. 0 m/s 流速下，随着冲洗时间的延伸，其微观侵蚀形貌的扫描电镜照片。其中，图5a 和图5b 划分为流速1. 5 m/s 和3. 0 m/s 时，试样在人工海水中冲洗12 h 后的微观扫描照片。从图5a 和图5b 中可以看出： 在流动海水中侵蚀12 h 后，合金外貌经砂纸打磨之后的打磨条纹依然清晰。图5c 为试样在流速1. 5 m/s 的海水中冲洗96 h 的外貌微观形貌，从图5c 中可以看出： 合金外貌已经形成较为完整的钝化膜，此时的外貌膜较为致密，孔隙率低。图5d 为试样在流速3. 0 m/s 的海水中冲洗96 h 的外貌微观形貌，随着冲洗时间的延伸，合金外貌已经有侵蚀产品天生并附着，但侵蚀产品膜并不完整。图5e 为试样在流速1. 5 m/s 的海水中冲洗192 h的外貌微观形貌，合金外貌膜越发完整致密。图5f 为试样在流速3. 0 m/s 的海水中冲洗192 h 的外貌微观形貌，此时合金外貌打磨划痕已经消逝，外貌形成一层致密匀称的钝化膜，能有用降低侵蚀反应速率。合金外貌这一转变历程批注： 当模拟海水的流速为1. 5 m/s 时，铜镍合金初期的侵蚀速率高于后期，冲洗96 h 后最先形成钝化膜。当模拟海水的流速为3. 0 m/s 时，铜镍合金侵蚀速率抵达***大，并且在冲洗192 h 后才最先形成钝化膜，可是钝化膜很不稳固，容易被破损。
3.结论
（ 1） 当冲洗时间相同时，B10 铜镍合金管材的侵蚀速率随着人工海水流速的增添而变大，可是当人工海水流速抵达3. 0 m/s 后，侵蚀速率迅速增大，合金外貌破损严重，有蚀坑泛起。
（2）流速差别时钝化膜形成时间差别。当模拟海水的流速为1. 5 m/s 时，B10 铜镍合金管材初期的侵蚀速率高于后期，冲洗96 h 后最先形成钝化膜。当模拟海水的流速为3. 0 m/s 时，B10 铜镍合金管材侵蚀速率抵达***大，并且在冲洗192 h 后才最先形成钝化膜，可是钝化膜很不稳固，容易被破损。
泉源：网络整理
免责声明：本站部分图片和文字泉源于网络网络整理，仅供学习交流，版权归原作者所有，并不代表我站看法。本站将不肩负任何执法责任，若是有侵占到您的权力，请实时联系ag官方电子平台删除。
