宣布时间：2021-11-05点击：2786
一、钛合金在海洋工程上的应用现状及远景展望
㈠、小序
占地球外貌积约71% 的海洋中蕴藏着富厚的资源， 开发海洋、使用海洋，让海洋成为我们重大财产的源泉， 这已成为人们多年来起劲的偏向之一。可是，由于海水中含有约莫3.5% 的含盐量，因此， 海水具有侵蚀性。别的， 海洋中的某些生物污染也加速了海水的侵蚀。
钛是一种物理性能优良、化学性能稳固的质料。钛及其合金强度高、比重小， 耐海水侵蚀和海洋气氛侵蚀， 可以很好地知足人们在海洋工程方面应用的要求。经由钛业界人士和海洋工程应用研究职员多年的起劲， 钛已经在海洋油气开发、海港修建、沿海发电站、海水淡化、船舶、海洋渔业及海洋热能转换等领域取得了普遍的应用。现在， 海洋工程用钛已成为钛民用应用的主要领域之一。
㈡、应用现状
2.1 海洋油气开发
石油是一个国家的经济命脉。据预计， 天下可开采的石油资源储量为3000亿吨， 其中海底石油储量约为1300 亿吨。海底石油的开发， 最先于20 世纪初。它的生长履历了从近海到远海、从浅海到深海的历程。受手艺条件和质料生长的***， ***初只能开采从海岸直接向浅海延伸的石油、自然气矿藏。20 世纪80 年月以来， 在能源�；褪忠涨敖拇碳は�， 近海石油勘探与开发飞速生长， 海洋石油开发迅速向大陆架挺进， 逐渐形成了崭新的近海石油工业部分。海上钻井平台是实验海底油气勘探和开采的事情基地， 它标记着海底油气开发手艺的水平。海上石油开采装备主要包括采油平台和隶属装备， 隶属装备有原油冷却器、升油管、泵、阀、讨论和夹具等。这些装备均与海水及原油中的硫化物、氨、氯等介质接触。由于钛在这些介质中具有优异的耐蚀性， 以是美国在上世纪70 年月初就在其油田中使用了钛制造的近海石油平台支柱， 同时用钛制造了列管式换热器和板式换热器。钛列管式换热器使用海水作为冷却介质， 把从油井里抽出的高温汽/ 油混淆物冷却。钛板式换热器也是使用海水作为冷却介质， 把碳钢换热器内冷却原油的淡水冷却。美国在北海油田钻井平台上约莫使用了100 个钛热交流器。位于英国苏格兰阿伯丁的亨廷油田服务公司订购的钛制部件听说是天下上***个钛制高压立管式竖井， 用于美国大陆石油公司（Conoco） 挪威的Heidrum 工程项目中。
石油钛合金钛钻探管的使用寿命较长，其重量仅为不锈钢的一半， 而使用无邪性却是不锈钢的二倍， 使用寿命为钢的10 倍。这些优异的性能使得钛成为一种用于钻探难度较大的近圆形、且深度深的油井的***质料。包括有钛钻探管的组合钻具可以极大地镌汰钻探时间、降低钻探总本钱。美国的GrantPrideco 公司、RTI 能源系统公司及Torch 钻探服务公司在2000 年***将钛钻探管用于工业应用。GrantPrideco 公司和RTI 能源系统公司配合生产和供应的钛钻探管还配有GrantPrideco 抗疲劳公司提供的钢工具讨论。这种讨论的重量轻、使用无邪性好，且可以使钛钻探管结实结实。
据资料报道， 在美国北海油田开发项目中， 船上浮体装置和海底牢靠装置的用钛量比以前有所增添。24 台船上浮体装置和64 台海底牢靠装置对钛材的需求量为：清静�；ぷ爸�50 ～ 100t,毗连装置50 ～ 100t, 通用升降装备400 ～ 1000t, 钻杆1400 ～ 4200t。海上石油开采平台生物污染引起的结构件侵蚀是相当严重的， 美国一家公司在开采平台上使用了钛管制成的长套管， 对平台上的部位举行�；�。
在已往几年里， 钛合金部件在石油钻探和海滨生产作业中的应用显着增添。钛合金部件使得石油钻探可以进入更深的水域和更深的油井， 包括更高的温度和侵蚀严重（ 即多盐） 的生产情形。
关于这类应用， 从综合性能来思量，TC4 钛棒（Ti-6Al-4V） 基合金是***适用的， 且本钱***低。海水管道系统是海底石油开采不可缺氨赡部分， 由于钛对海水具有很高的耐蚀性， 其使用寿命为钢系的10 倍， 因此， 钛管系的本钱与Cu-Ni 系统相比是合算的。美国活性金属公司与细密管手艺公司合办了一个钛管手艺公司， 生产一种大口径钛合金管。这种管子所使用的合金是TA18（Ti-3Al-2.5V） 合金， 口径为650mm, 壁厚为22 ～ 25mm, 长度为350m, 一根管子重达80 ～ 90t, 妄想用于海底石油开采。美国另一家公司使用长度为15m、外径为600mm、壁厚为25mm 的无缝钛合金管通过挤压要领制成了近500m 长的竖井管， 已经用于一个近海钻井平台。据称， 这种竖井管的重量可以减轻一半， 从而大大降低压载本钱， 另外， 还具有很高的断裂韧性和较长的疲劳寿命。
实践证实，Ti-6Al-4V（Gr.5_TC4） 合金是钻井管的***佳质料， 作为钻井应用，屈服强度和疲劳强度是***主要的， 因此，两种特殊低间隙元素的Gr.5 合金适用于较量要害的动态提升装置。当使用温度凌驾75 ～ 80℃时， 为了避免误差侵蚀或应力侵蚀， 使用含钌的Gr29 合金。
***常用的部件包括海滨钻井提升装置、钻探管、锥形应力讨论（TSJ） 和钛/ 钢混淆提升装置。
钛泵、阀、讨论、紧固件、夹具和零配件等小型钛部件在石油开采平台上已经普遍使用。外洋海上石油勘探测井仪器外壳上也大宗使用了钛合金。
2.2 海港修建
钛材外貌有一层厚度不凌驾10nm的氧化膜， 它在侵蚀情形中很是稳固，对空气、海水及海洋情形具有优异的耐蚀性， 是现在***能顺应种种海洋情形的原质料。日本鼎力大举举行海洋开发， 如本洲到四国的大桥、东京湾横跨蹊径、关西机场、浮式储油基地等。日本建设省和钢铁俱乐部在大井川洋面举行的袒露试验以及运输省和钢管桩协会在波崎漂沙栈桥上的种种防腐袒露试验等的视察报告也都显示了钛是***合适的质料。钛除了具有优异的防腐性能外， 还具有海水情形下溶出离子少少， 无毒性， 不必担心污染情形等优点。日本还制作了一个超大型浮式海洋修建物， 在海水冲洗处使用了钛钢复合材；在东京湾横跨公路的建设中使用了钛材做桥墩的防溅躯干， 每个桥墩的用钛量为0.9t。已经使用或妄想中的大型浮式海洋修建有机场、港湾物流基地、体育设施等等。
2.3 沿海发电站
海水的综合使用是海洋工程中的主要项目之一， 沿海发电站凝汽器是使用海水量较大的装备。沿海电站用钛主要是凝汽器用钛。由于冷凝器是用海水做冷却水的， 而海水中含有大宗的泥砂、悬浮物质、海生物和种种侵蚀性物质，在海水与河水交替转变的淡盐水中的情形更为严重。古板的凝汽器是用铜合金管， 这种铜合金管在海水中因种种侵蚀， 经常遭到严重破损。钛在海水， 特殊是污染海水中具有优异的耐蚀性， 耐海水的高速冲洗侵蚀性能尤为突出。
2.4 海水淡化妆置
“水是生命之源”。现在， 水资源缺乏成为困扰全天下的问题。天下上约25% 的生齿没有富足的饮用水资源。天下上的陆地河流、地下水资源已远远知足不了工业生长的需要， 因此， 未来海水淡化将是人类解决淡水资源的有用的要领。
从海内外海水淡化的生长来看， 主要由两种要领：蒸馏法和反渗透法。前者是将海水加热使其汽化， 然后将蒸汽冷凝而获得淡水。后者是将海水加压，使其中的淡水透过一种特殊的膜而将盐分截留获得淡水。早期的海水淡化妆置使用铜合金、碳素钢等质料， 因这些质料不耐海水侵蚀， 生产效率低， 很快被耐海水侵蚀性能优异的钛所取代。在海水淡化中， 钛的主要应用是淡化妆置的加热器传热管。海水淡化妆置的主要生产国是美国和日本。到2004 年， 全天下已建和在建海水淡化妆置已有15000多台， 日产淡水约3200 万吨。日本公司为沙特制作日产淡水3 万吨的蒸馏法装置10 台， 用钛管3200 吨， 平均日产1 万吨的装置， 需用钛107 吨。
我国的天津、山东等地均建有或在建海水淡化妆置。如天津市海水淡化的起源妄想是到2007 年日产淡水量达50万吨， 到2010 年抵达70 万吨。预计天津和山东的海水淡化工程用钛量约莫是250 吨。
2.5 船舶
钛及其合金在海水及海洋气氛中耐侵蚀， 且比重轻、强度高、抗攻击、无磁、透声、膨胀系数小， 被以为是优异的船舶质料。近年来， 钛在船舶上的应用备受人们的关注。各国水师和船舶工业对钛在船舶上的应用研究也十分重视， 研制出了许多牌号的船用钛合金。钛及其合金在船舶中的应用十分普遍， 如船体结构件、深海视察船及潜艇耐压壳体、管道、阀、船舵、轴托架、配件、动力驱动装置中的推进器和推进器轴、热交流器、冷却器、船壳声呐导流罩等等。
钛在舰船壳体上***应用是前苏联的α 级潜水艇。随后， 钛被用于人工或者无人驾驶的深海研究及深海援助潜水艇。一样平常的结构件用工业纯钛， 压力容器用Ti-6Al-4V 合金。据资料报道，船体结构用钛不但可以减轻船体自身重量， 增添有用载入重量， 并且可以镌汰维护、延伸船舶的使用寿命。铝合金、软钢等船体结构材， 一样平常10 年就要维护， 而钛材险些不需要维护修理， 寿命也可从一样平常的20 年左右延伸到30 ～ 40年。
日本在深海视察船用钛合金方面的研究卓有效果， 在“深海6500”可容纳3 名操作员的耐压仓中险些所有都使用了钛合金质料。这是三菱重工业神户造船厂长时间起劲的效果。潜艇用钛量较大， 如一艘下潜深度900m 的核潜艇的用钛量高达3500t。
2.6 海洋渔业
据报道， 日本渔业已经由捞鱼向鱼类养殖业转变， 狮鱼、比目鱼、鳗鱼等已实现人工养殖。在人工养殖手艺中，大宗使用了钛金属网和维持一定海水温度的钛管式热交流器。我国福建沿海一带地区实现了人工养殖石斑鱼， 所用的钛板式养殖筐对养殖石斑鱼带来了极好的效益。
2.7 海洋热能转换
海洋中蕴藏着重大的能量， 如潮汐能、海浪能、温差能、海流能和盐差能等等。随着天下能源的日益紧缺， 人们对海洋能源举行开发和使用的兴趣会更大。已研究和开发了温差发电和潮汐发电项目。温差发电的原理是使用海洋外貌温度较高的海水将氨或者氟里昂汽化来驱动涡轮机转动发电， 再用海洋深层的低温海水将汽化的氨或者氟里昂冷却， 组成一个一直循环的热机系统。
温差发电的主要装备是蒸发器、凝缩器及海水吸管、环路等， 要求装备不但要耐侵蚀， 并且还要耐氨和氟的侵蚀， 钛及其合金不但具有优异的耐海水侵蚀性能， 并且还耐氨和氟的侵蚀， 以是钛是***理想的质料。
美国、日本的温差发电站上都使用了钛管式蒸发器和凝缩器， 取得了优异的效果。
㈢、远景展望
海洋工程作为新兴的钛的民用市场， 近年来生长很快。随着天下能源�；慕徊郊泳�， 天下各国将投入大宗的人力和物力开采海底石油资源和其它矿物资源；全球性淡水日益缺乏的趋势中， 各个沿海国家都将使用海水来制取淡水；况且， 各军事大国的水师装备竞争日益强烈等等， 这些都离不开钛及钛合金质料。因此， 钛及其合金在海洋工程上的应用会越来越普遍。预计海洋工程用钛有望成为钛材的一个较大的应用市场。
二、钛合金民用康健产品市场情
1、现在市场情形
现在，海内外餐具、炊具质料普遍使用的是铁、铝、不锈钢这些质料，在使用中对人体都或多或少会爆发一些倒运于康健的因素：
①铁锅：到了菜里的铁，是三价铁，人体是不可吸收，人体只能吸收二价铁。
②铝锅：在高温酸、碱条件下会有铝溶出，引发铝中毒，是不清静的。国际卫生组织明文榨取铝锅接触含有盐类的食物使用。
③不粘锅：大部分是接纳“特富龙”
涂料，美国政府指控它是致癌物质。特富龙在高温下，会释放出十几种有害气体，导致一些呼吸道敏感的动物殒命。
但这些气体对人体的迫害作用还没有确定。
④搪瓷餐具：涂在搪瓷制品外层的现实上是一层搪瓷质，含有硅酸铝一类物质。由于翻炒的碰撞摩擦，极易造成破损，使硅酸铝一类物质便会转移到食物中去。
⑤陶锅、砂锅：潜在危害主要有两方面：一是土砂锅的釉质，二是“伪紫砂”。“伪紫砂”添加铁红粉、二氧化锰等化学颜料配制加工而成，用化工制剂举行增色制造而成，而非真正紫砂。
2、钛康健产品优势
钛康健产品的优势是在钛金属外貌生有一层牢靠的氧化钛化合物薄膜，化学性子极其稳固，甚至酸中的“王水”都怎样不了它。钛锅在烹饪时不与食材爆发化学反应。以是能烹饪出食材的原汁原味，纯钛锅是***可以用来煎中药的金属锅。
在美国和日本，人们称钛锅是鲜味锅，原汁原味的鲜味就是康健元素。
钛锅的热功效优异：能低温、快速、低油脂的烹饪出绿色佳肴，***大限度的保存食材的营养因素和口感。高营养的绿色食物是康健元素。
钛制餐具、炊具的使用优势体现在以下几个方面：
⑴强防侵蚀性：比不锈钢更耐侵蚀，纵然艳服侵蚀性***强的“王水”（浓硫酸与浓硝酸的混淆物）也毫无锈迹，长时间烹煮和存放酸性和碱性的食物也不会爆发金属异味，还可以用来煲中药。
其它金属的锅具无法做到这一点。
⑵高硬度：比不锈钢的硬度高许多，耐磨、耐刮，半永世使用。
⑶重量轻：太太使用很轻松，重量只有铁锅的一半，使用轻盈。
⑷无需保养：丈夫使用很定心 高温烧不坏，摔不坏，无需保养。
⑸抗菌性：具有自然的光触媒抗菌效果，在自然光线下具有自然的抗菌作用，卫生、无细菌污染。
⑹不粘效果：优异的不粘效果，和铁锅相当，但不可完全不粘。
⑺节能：省时节能，传热速率是铁锅的7 倍，是复合底钢锅和合金锅的数十倍，炒菜节约能源。
⑻生物亲合性：是人体亲和金属长时间接触也不会过敏，医疗上已取代不锈钢作为“人骨”植入人体内。
⑼使用规模：可以使用火炉和陶磁炉⑽康健性：99.75％高纯度的钛金属制成无涂层，是***康健清静的金属锅具。
⑾外貌不粘性：电解研磨越发***彻底，不保存机械抛光遗留的有害粉尘颗粒，电解研磨的钛锅泛起细微的高低外貌，可以提升传热速率和不粘性。
⑿众人眼中的形象：在公众眼中钛是用来做航天飞机、核反应堆、首饰、眼睛架高尔夫球棍等***品。
钛金属拥有这样***的特征，同时钛也是很是难以加工的金属。对钛加工手艺和加工手段的相识和熟悉制约了相关企业进入这一领域，到现在，海内钛制餐具、炊具照旧一块***地，正在期待有识之士的开发。本项目手艺生产的钛制餐具、炊具战胜了纯钛金属难展现艺术性的难度和美感的刻板印象，并有着鲜艳的颜色， 让科技与生涯工艺***团结。使千家万户真正体会到“要康健，用钛锅！
钛合金修建装饰质料应用先容
金属质料用于修建，特殊是屋顶，首先应用的是铜，依次开发使用的是外貌处置惩罚过的钢板、铝、不锈钢和钛。随着国民经济的一连生长和人民生涯水平的一直提高，人们对都会修建物的要求，特殊对修建物的雅观性要求越来越高。
近年来修建师追求使用比古板质料更***的新型修建质料。钛金属具有许多很是优异性能，完全知足对修建质料的许多特殊性能要求，因而倍受修建师和修建业的青睐。
日本是首先将钛应用于修建物的国家，也是在修建物上应用钛***多的国家。
其主要是应用于修建物的屋顶，以及大厦幕墙、口岸、桥梁、隧道、外壁、门牌、栏杆、管道等。英国、法国、美国、西班牙、荷兰、加拿大、比利时、瑞士均有修建物使用钛金属作屋顶和幕墙的规范，瑞典、新加坡和埃及等国家也在一些新修建上最先使用钛金属。1997 年西班牙毕尔巴鄂市的古根海姆博物馆就是接纳钛金属板结构出去曲面的修建造型。阿布扎比机场也选用了钛，且用量几百吨，该机场是天下上***将钛作为修建结构质料使用的机场。
我国***先提出应用钛金属的修建是国家大剧院，***先应用的是杭州大剧院。
应用钛金属的修建尚有中国有色工程设计研究总院大门厅、杭州临平东来***阁、上海马戏杂技场屋顶和大连圣亚极地天下等。用于都会雕塑的有陕西省宝鸡市河滨公园内的钛雕塑“海豚与人”、河北省邢台市中心广场的钛雕塑“乾坤球”、陕西省宝鸡市步行街的钛雕塑“雄鸡报晓”等。
我国钛金属生产手艺基本成熟，生产设计规模很大，但销售市场不大，经济效益不睬想，主要是缺少客户知足的手艺经济性能好的产品。我国现在的修建用钛现状如下：
1、产品简单：作为结构质料，没有足够的品种以供使用者选择。作为外貌装饰质料，现在我国没有形成较大的钛外貌处置惩罚规模生产企业，加工还停留在手事情坊生产方法阶段，这倒运于大面积使用钛作为装饰用材。
2、品位低：没有较高品质的产品，更没有钛及相关复合质料的大宗供应，只能生产一些模子、城雕、工艺品等，没有品位较高的外貌装饰质料及其生产手段。
3、价钱高：由于没有稳固的高品质的产品，不可能有大面积的普遍应用，导致使用量小、价钱高，更倒运于推广使用。
4、设计者因素：我国没有类似职业培训制度，新质料发明后没有在修建设计师头脑中贮存下来，导致在修建原创设计图很少把钛金属设计进去，用途就显然少了。
近年来随着全球海洋化的希望以及钛原质料价钱一直下跌，钛在修建、装饰领域的需求量和应用规模正在一直拓展，预计以后几年在修建、装饰行业钛材需求量将达5000 吨以上，海洋工程和海岛建设钛材需求量将达5000 吨以上，造船工业用钛量将达5000 吨以上。
而我国现在还没有一家***从事修建装饰用钛材生产企业，只是将工业用质料简朴的应用于民用领域，与市场和行业需求差别较大，急需建设***化生产线，知足这一领域的各项***化需求。
钛是现在能大宗生产的、价钱***低的、险些完全不被海水侵蚀的金属。作为修建质料，钛材的反射率较小，并泛起淡银灰色，拥有迷人的金属自然光泽。
宝鸡钛工业研究院将生产修建装饰用钛材，主要是应用于修建物的屋顶，其次是大厦的幕墙、港湾设施、桥梁、海底隧道、外壁、装饰物、小配件类、立柱装饰、外装、纪念碑、标牌、门牌、栏杆、管道、防蚀被覆等。项目使用海内现有钛板、钛卷带为质料，接纳整形抛光、压花手艺，使板材外貌灼烁，色泽一致并具有金属花纹；接纳大面积板材阳极氧化着色手艺，为板材外貌着色，形成多彩颜色，知足修建、装饰类质料的需求。
航空用钛合金研究希望
钛元素漫衍较量普遍，其含量凌驾地壳质量的0.4%，全球探明储量约34 亿吨，在所有元素中含量居第10 位（氧、硅、铝、铁、钙、钠、钾、镁、氢、钛）。
美国科学家在1910 年接纳“钠法”（钠还原TiCl4）***早获得金属钛，可是钛工业并没有随着钛的发明连忙得以生长。
直到第二次天下大战后的1948 年，卢森堡科学家发明的“镁法”（镁还原TiCl4）在美国用于生产之后钛工业才最先起步。
钛比钢密度小40%，而钛的强度和钢的相当，这可以提高结构效率。同时，钛的耐热性、耐蚀性、弹性、抗弹性和成形加工性优异。由于钛具备上述特征，从一泛起钛合金就应用于航空工业。1953 年，美国道格拉斯公司生产的DC-T 机发念头防火壁和短舱上***使用钛材，最先钛合金应用于航空的历史。
航天飞机是***主要的、应用规模***广的航空器。钛是飞机的主要结构质料，也是航空发念头电扇、压气机轮盘和叶片等主要构件的***质料，被誉为“太空金属”。飞机越先进，钛用量越多，如美国 F22 ***机用钛含量为41%（质量分数），其F119 发念头用钛含量为39%，是现在用钛含量***高的飞机。钛合金研究起源于航空，航空工业的生长也增进了钛合金的生长。航空用钛合金的研究一直是钛合金领域中***主要、***活跃的一个分支，但其生长也极其艰辛，如人们破费十几年的精神战胜航空发念头用钛合金的“热障”问题。
本文从合金基体相组成角度对钛合金举行归类。以飞机为航空器的代表，着重先容钛合金在航空发念头、飞机机身、航空紧固件等方面的应用研究情形。***后，剖析航空用钛合金生长历程中保存的问题。
1 钛合金的分类
美、英、俄、法、日等国钛合金的分类多为厂家自定，名目繁多。某些公司直接接纳元素的化学符号和数字取代所加合金元素及其含量命名，如Ti-6Al-4V（相当于我国的TC4），各国牌号比照及化学因素如表1 所列 。按相组成钛合金可分为：密排六方结构（HCP）的α 型钛合金（包括近α 型合金）—即海内牌号TA、两相混淆的α+β 型钛合金—即海内牌号 TC 和体心立方结构（BCC）的β 型钛合金（包括近β型合金）—即海内牌号为 TB 。
1.1 α 型钛合金
退火状态以α 钛为基体的单相固溶体合金为α 型钛合金， 它主要含Al、Sn 等元素。Al 能增添合金的抗拉和蠕变强度，减小钛合金的密度，提高比强度，是钛合金中主要的合金元素。为了***大限度地施展铝的固溶强化作用，阻止因过量Al 引起合金脆化，高温钛合金的合金化事情应遵照ROSENBERG 提出确当量履历公式，只有这样才华包管合金在提高耐热强度的同时坚持优异的热稳固性。α 钛合金中的这些元素通过在相变温度下抑制相变或者提高相变温度而起到稳固作用。与β 型钛合金相比，α 型合金具有优异的抗蠕变性能，强度、可焊性以及韧性，是高温下使用的***合金 。同时，α 型合金不保存冷脆性，它也适合在低温情形中使用，扩大了其应用规模。α 型合金铸造性较差，容易爆发铸造缺陷，可通过镌汰每道次加工率和频仍热处置惩罚来控制铸造缺陷。α 基体为稳固相，关于给定因素合金而言，其性能转变主要是晶粒巨细的转变 ，由于屈服强度和抗蠕变强度均与晶粒巨细、变形时贮存的能量有关。α 型钛合金不可通过热处置惩罚来提高强度，退火后强度基本无转变或少有转变。有些合金含有较多的 Al、Sn、Zr 及少量的β 稳固元素（一样平常小于2%）。只管这些合金中含有β 相，但基体主要由α 相组成，在热处置惩罚敏感性和加工性能上都与α 型合金很靠近，被称为近α 型钛合金。近α 型合金是在人们熟悉到接纳固溶合金元素强化α 基体可以获得高的蠕变强度基础上开发的，大大都近α型合金因具有较好的热稳固性，现在已成为高温钛合金的主要合金种类。它的强化机制是β 相中原子扩散快，易于爆发蠕变，β 稳固元素尚有抑制α 相脆化的作用（即延缓α 中形成有序相的历程）。
常见的α 型钛合金（包括近α 型合金） 有Ti811（Ti-8Al-1Mo-1V）、Ti-6Al-2Zr-1Mo-1V、Ti-679（Ti-2.25Al-11Sn-5Zr-1Mo-0.25Si）、BT18（Ti-7.7Al-11Zr-0.6Mo-1Nb-0.3Si） 和Ti6242S（Ti-6Al-2Sn-4Zr-2Mo-0.1Si）等，其因素和性能如表2所列。
1.2 α+β 型钛合金
为提高钛合金的强度和韧性，人们研制出α+β 型钛合金。与其他钛合金相比，α+β 合金中同时加入α 稳固元素和β 稳固元素，使α 和β 相获得强化。α+β 合金具有优良的综合性能，如其室温强度高于α 合金的，热加工工艺性能优异，可以举行热处置惩罚强化，因此适用于航空结构件。α+β 型钛合金退火组织为α+β 相，β 相含量一样平常为5%~40%。但其组织不敷稳固，使用温度***高只能到500℃，焊接性能和耐热性低于α 型钛合金。
α+β 型钛合金主要有TC4（Ti-6 A l - 4 V ） 、T C 6 （ T i - 6 A l - 1 . 5 C r -2.5Mo-0.5Fe-0.3Si）、TC11（Ti-6.5Al-3.5Mo-1.5Zr-0.3Si）、TC17（Ti-5Al-2Sn-2Zr-4Mo-4Cr）、TC19（Ti-6Al-2Sn-4Zr-6Mo）和TC21（Ti-6.2Al-2.8Mo-2Nb-2Sn-2.1Zr-1.3Cr）等。其中TC11 合金也被称为近β 合金。
ZHOU 提出了一种TC11 合金加工工艺，先将合金在低于β- 转变温度15°下举行热处置惩罚，随后快速水冷，再经由高温顺低温增韧强化热处置惩罚，获得一种新的显微组织。这种新组织基体由15%等轴α 晶粒、50%~60% 层状α 晶粒和已转变完成的β 晶粒组成。其研究效果显示该合金体现出较高的抗疲劳性能，较长的蠕变疲劳寿命，高韧性和优良的高温服役性能，并且不降低塑性和热稳固性。
并且对该新工艺和强韧化机理的实验原理举行了讨论。该加工工艺现实应用的要害问题就是对温度的准确控制。
这种TC11 钛合金加工工艺已应用于生产可靠的航空发念头压气机盘、旋转子和其他部件。
1.3 β 型钛合金
β 稳固元素含量足够高，且固溶处置惩罚后快速冷却β 相保存至室温获得的合金称为β 型钛合金。凭证稳固状态组织类型分类，β 钛合金可分为稳固型β 钛合金，亚稳型β 钛合金，如图1所示。在图1 中，MS 为马氏体相变温度线，βC 为亚稳型合金的β 稳固元素***低含量，βS 为稳固型合金β 稳固元素***低含量。
β 合金在固溶状态下冷成形性能优异，并且淬透性和热处置惩罚响应性也优良。
常用的热处置惩罚要领是先固溶处置惩罚，然后在 450~650℃时效，合金原β 基体上会析出细小的α 相，形成弥散漫衍的第二相，这就是β 合金的强化机理。由于β 钛合金比其他类型钛合金在时效时析出更多的α 相，含有更多的α-β相界面阻碍位错运动 ，因此β 钛合金的室温强度***高。
金属质料在变形和断裂历程中吸收能量的能力称为韧性，质料吸收的能量越多，韧性也就越好。断裂韧性是体现质料韧性的指标，反应质料对裂纹和其他尖锐缺陷扩展的对抗能力。通常来说，钛合金的断裂韧性和强度呈反比趋势，即强度提高的同时断裂韧性下降。研究β 钛合金在航空航天工业的应用，需要设计同时具备优异强度和断裂韧性的显微组织以及加工工艺和热处置惩罚制度。合金因素和显微组织是决议β 钛合金断裂韧性的两个主要因素。合金因素决议合金中β 相的数目，也决议合金的类型和断裂韧性。显微组织的形态、数目、体积同样影响合金断裂韧性的崎岖。付艳艳等以为β 钛合金的β 稳固元素和中型元素Zr 可以提高合金的强度，降低断裂韧性。细小的β 晶粒并不可有用提高时效态β 钛合金的强度，会降低Ti-15-3 合金的断裂韧性，但对β-C和Ti-1023 合金的断裂韧性无显着影响。
时效态β 钛合金的强度主要取决于时效析出的次生α 相的含量和尺寸，在含有同样初生α 相的情形下，细小的次生α 相可以显著提高合金的强度。
初生α 相的粗化以及初生相从球状转变为片状会导致β 钛合金塑性降低，断裂韧性提高。β 钛合金的双态组织具有优异的强度、塑性和韧性的匹配。
β 钛合金之以是获得普遍的应用，也是由于其时效后具有其他类型的钛合金无法相比的高强度和高塑性优势。同时，β 钛合金所具有的可热处置惩罚强化性和深淬透能力使得它逐渐取代α+β两相钛合金成为用于飞机机身和机翼的***结构质料，在航空航天工业中施展着越来越主要的作用。
2 航空用钛合金的生长及应用
20 世纪50 年月，军用飞机进入超音速时代，原有的铝、钢结构已经不可知足新的需求，钛合金恰恰在这个时间进入了工业性生长阶段。钛合金因密度小、比强度高、耐蚀、耐高温、无磁、可焊、使用温度规模宽（269~600℃）等优异性能，并且能够举行种种零件成形、焊接和机械加工，在航空领域很快获得普遍应用。20 世纪50 年月初期的军用飞机上最先使用工业纯钛制造后机身的隔热板、机尾罩、减速板等受力较小的结构件。20 世纪60 年月，钛合金进一步应用到飞机襟翼滑轧、承力隔框、中翼盒形梁、升降架梁等主要受力结构件中。到20 世纪70 年月，钛合金在飞机结构上的应用，又从战斗机扩大到军用大型轰炸机和运输机，并且在民用飞机上也最先大宗接纳钛合金结构。

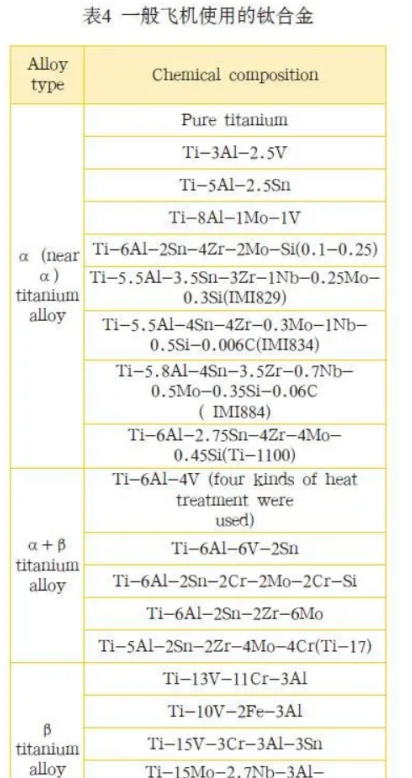

进入20 世纪80 年月后，民用飞机用钛逐步增添，并已凌驾军用飞机用钛。飞机越先进，钛用量越多。表3~5 所列划分为美国第3 代、第4 代战斗机及先进轰炸机、运输机用钛材的质量分数 、一样平常飞机使用的钛合金种类和空客飞机钛合金和复合质料的用量。由表5 可知，空客A380 飞机上的钛材使用量已达10%，钛材已经成为现代飞机不可缺氨赡结构质料。凭证用途差别，可将航空用钛合金分为飞机发念头用钛合金、飞机机身用钛合金和航空紧固件用钛合金。近年来，人们对航空用钛合金在上述 3 个方面的应用举行了深入研究。
2.1 航空发念头用钛合金
发念头是飞机的心脏。发念头的电扇、高压压气机盘件和叶片等转动部件，不但要遭受很大的应力，并且要有一定的耐热性。这样的工况条件对铝来说温度太高；对钢来说密度太大。钛是***佳的选择，钛在300~650℃温度下具有优异的抗高温强度、抗蠕变性和抗氧化性能。同时，发念头的一个主要性能指标是推重比，即发念头爆发的推力与其质量之比。***早发念头的推重比为2~3，现在能够抵达10。推重比越高，发念头性能越好。使用钛合金替换原镍基高温合金可使发念头的质量降低，大大提高飞机发念头的推重比。钛在飞机发念头上的用量越来越多。在外洋先进航空发念头中，高温钛合金用量已占发念头总质量的25%~40%，如第3 代发念头F100 的钛合金用量为25%，第4 代发念头F119 的钛合金用量为40% 。
航空发念头部件要求钛合金在室温至较高的温度规模内具有很好的瞬时强度、耐热性能、长期强度、高温蠕变抗力、组织稳固性。β 型和近β 型钛合金只管在室温至300℃左右具有高的拉伸强度，但在更高的温度下，合金的蠕变抗力和耐热稳固性急剧下降，以是β 型钛合金很少用于飞机发念头。α 型和近α 型钛合金具有优异的蠕变、长期性能和焊接性，适合于在高温情形下使用。
α+β 型钛合金不但具有优异的热加工性能，并且在中高温情形下还具有优异的综合性能。因此，α 型、近α 型和α+β 型钛合金被普遍应用于航空发念头。表6 所列为天下各国研制的飞机发念头用钛合金。
现在，航空发念头用高温钛合金的***高事情温度已由350℃提高到600℃，能够知足先进发念头对证料的需求。经由天下各国钛合金研究者半个世纪的起劲，研制出 Ti811（Ti-8Al-1Mo-1V）、Ti-6Al-2Zr-1Mo-1V、Ti-679（Ti-2.25Al-11Sn-5Zr-1Mo-0.25Si）、TC6（Ti-6Al-1.5Cr-2.5Mo-0.5Fe-0.3Si）、TC17（Ti-5Al-4Mo-4Cr-2Sn-2Zr）、TC19（Ti-6Al-2Sn-4Zr-6Mo）、TC21（Ti-6.2Al-2.8Mo-2Nb-2Sn-2.1Zr-1.3Cr）、Ti1100（Ti-6Al-2.75Sn-4Zr-4Mo-0.45Si）、IMI834（Ti-5.8Al-4Sn-3.5Zr-0.7Nb-0.5Mo-0.35Si-0.06C）等合金。
Ti811（Ti-8Al-1Mo-1V） 合金具有密度低、弹性模量高、振动阻尼性能优良、热稳固性好、焊接性能和成型性能好等诸多优点，其比刚度是所有工业钛合金中***高的。赵永庆等对Ti811合金热稳固性和高温疲劳性能等问题举行深入研究，研究显微组织和试样外貌状态对Ti811 合金热稳固性能的影响。效果批注：具有等轴组织和双态组织的Ti811 合金有很好的热稳固性能；针状组织的保存使Ti811 合金热稳固性能恶化。别的，研究以为Ti811 合金在425℃热袒露下，外貌氧化层及袒露时间对合金的热稳固性能没有显着影响。
高广睿等使用高频疲劳实验机和自制高温微动疲劳装置研究温度、位移幅度、接触压力等因素对Ti811 钛合金高温微动疲劳（FF）行为的影响。效果批注：
在350℃和500℃的高温下，Ti811 合金微动疲劳敏感性随着温度的升高微动疲劳的敏感性增强，蠕变是高温下Ti811合金FF 失效的主要影响因素，位移幅度转变影响疲劳应力因素和磨损在FF 历程中所起作用和机制。
Ti-6Al-2Zr-1Mo-1V 是前苏联20世纪60 年月研制乐成的一种通用性合金， 该合金能够在300~500 ℃ 温度下事情，主要用于生产飞机发念头匣。
OUYANG 等在研究Ti-6Al-2Zr-1Mo-1V钛合金差别温度和应变速率下的再结晶行为方面做了大宗事情。研究效果批注：
在变形温度高于1050℃、应变速率低于0.01s-1 时，合金的动态再结晶机制以不一连动态再结晶为主；在变形温度低于1050℃、应变速率高于0.01s-1 时，合金的动态再结晶机制以一连动态再结晶为主，同时保存少量的不一连动态再结晶。别的，Ti-6Al-2Zr-1Mo-1V 合金相变时的位向关系与其他钛合金有所差别，HE 等对影响该合金相变位向关系的因素举行研究。效果批注：外部因素（如变形应力、应变速率和冷却速率）在β → α 阶段转换遵守Burgers 位向转换规则。然而，应变速率和冷却速率能显著影响α 沉淀相的形态。
Ti-679 合金为低铝高锡，再添加锆、钼、硅等合金元素而获得的，可用作发念头高压压气机叶片和盘。在它的合金元素中，铝的作用是提高合金强度，但易导致塑形变差，用低铝高锡配合，可以获得较好的塑形和强度；钼的作用是阻止形成过多的β 相，使蠕变强度下降；而锆的作用是增补强化α 相 。Ti-679合金的抗蠕变性能和热稳固性都较量好，其事情温度可达450℃。
TC6 钛合金的热强性和热稳固性优异，它在高温下的力学行为与微结构的转变引起全天下研究者的普遍关注。白新居等对TC6 钛合金举行990℃保温热处置惩罚，研究保温历程中氧原子、合金元素漫衍转变对内表层组织及硬度的影响。效果批注：在990℃热处置惩罚后试样内表层富氧α 层从边部到基体内部显微硬度泛起低- 高- 低的转变纪律，在距边部约55μm 处抵达***大值449HV1。内表层显微硬度的转变是由于氧化作用而导致内表层合金元素漫衍转变和氧原子的富集引起的。孙坤等研究 4种典范组织TC6 钛合金试样在高应变率加载条件（1×103s-1）下的动态力学行为。效果批注：差别组织TC6 钛合金的流变应力随应变增添速速增添。
TC17 钛合金是一种富β 稳固元素的过渡型两相钛合金，该合金在中温（300~450℃）具有抗蠕变性能高，淬透性好、断裂韧度高等优点，普遍用于制造航空发念头电扇盘、压气机盘。作为两相钛合金，TC17 可以通过热处置惩罚调解其显微组织，进而提高综协力学性能，其标准热处置惩罚工艺为：（840℃，1hAC）+（800 ℃，4hWQ）+（630 ℃，8hACTC4）。孙晓敏等研究激光熔化沉积TC17 钛合金原态及固溶时效后的显微组织。效果批注：当固溶温度从 800℃升高到835℃时，初生α 相体积分数由 53% 镌汰到34%，时效后相片层显著增粗，宽 0.7~0.8μm，次生α 相含量陪同固溶温度升高逐渐增多。TC19钛合金是20 世纪美国开发的一种富β的α+β 型钛合金，是在Ti-6242 合金（Ti-6Al-2Sn-4Zr-2Mo） 基础上生长而来，是一种高强度高韧性钛合金。与Ti-6242 合金相比，TC19 钛合金提高Mo 含量，使室温顺高温拉伸性能获得改善。而Sn 和Zr 的加入，使该合金的相变行为变得非�；郝� 。朱宝辉等研究差别铸造工艺制备的TC19 钛合金棒材。效果批注：通例铸造工艺和高- 低-高铸造工艺均可用来铸造TCl9 合金棒材，但接纳高- 低- 高铸造工艺获得的棒材的力学性能优于通例铸造工艺。
TC21 合金是我国自行研制的具有自力知识产权的新型两相高强韧钛合金，在航空、航天领域作为主要的结构质料使用。人们对该合金的冷却速率、热处置惩罚和组织性能的关系先后睁开了较多研究。王义红等提出：当冷却速率大于122e/s 时，β 相转变形成正交马氏体，冷却速率介于 122~3℃ /s 之间时，爆发块状转变，冷却速率继续降低，相变由扩散控制，形成两种差别形貌的魏氏体片层。宋颖刚等的研究效果批注：
TC21 钛合金外貌经喷丸强化后，在表层形成一个弹塑性变形层。强化历程中由于密排六方晶体的基面、柱面和锥面滑移系的开动造成位错密度升高，A 相中位错形貌泛起网状；强化前纳米压痕硬度为3.2GPa，强化后为6.7GPa，提高1 倍以上。在强化层内形成很高的宏观剩余压应力，并且体现为由外貌向里逐渐镌汰的梯度转变。强化层深度抵达370μm。宫旭辉等研究TC21 钛合金的高温动态拉伸力学行为。效果批注：当应变速率为0.001 和0.05s-1 的屈服应力- 温度曲线保存转折点，且转折点温度随应变速率的增大而升高；当温度低于转折点温度时，相同氧含量的TC21钛合金和多晶纯钛的屈服应力具有相似的温度相关性。曲恒磊等对TC21 钛合金举行应变速率为 0.01~50s-1、温度为973~1373K 的压缩试验后得出结论，在试样的差别部位保存变形组织的不匀称征象，该合金在差别温度区域变形时划分爆发重结晶和动态再结晶。重结晶导致晶粒粗化（ 尺寸约100~200μm）。
而动态再结晶导致晶粒细化（***小尺寸为1~2μm）。
以上几种合金为通例航空发念头用钛合金，其使用温度均在 650 ℃以下。
现在适用性能耐热钛合金是Ti1100 和IMI834，它们已经划分应用于EJ2000 和55-712 改型发念头。由于“钛火”事故的泛起，阻燃钛合金越来越受到人们的关注。美、俄等国举行了阻燃性能优异新型钛合金的研制。由美国普惠公司研制的高强阻燃钛合金 Alloy C，已用作F119 发念头的矢量喷口零件，该合金的名义因素为Ti-35V-15Cr（质量分数，%），合金中含大宗腾贵金属钒，再加上Alloy-C 合金铸锭热变形工艺要接纳一些专用装备，进一步提高了质料价钱。***对本钱较低的Ti-Cu 合金举行了研究， 并报导了BT25 和BT36 合金。中国科研事情者对前人的发念头用钛合金研究事情举行过系统总结和中肯评价。
2.2 飞机机身用钛合金
飞机发动神秘求所用合金热强度、比强度好，而机身则要求合金在中等温度下具备强度好、耐侵蚀、质轻等优良特征。钛合金能很好的抵达这些要求，接纳钛合金做机身质料有以下5 方面优势：1）替换钢和镍基高温合金可大大降低飞机质量。高推重比让钛合金能够替换强度稍好的钢而用于飞机零部件中。2）能够知足飞机强度要求。
与铝合金相比，60% 左右质量的钛合金即可抵达相同的强度。在使用温度凌驾 130℃时，钛合金能取代铝合金，由于这一温度是古板铝合金的极限适用温度。3）耐侵蚀性优异。大部分飞机支持机构在厨房、茅厕下面，很容易爆发侵蚀，钛合金不需要外貌防腐涂层或者镀膜。4）与聚合物复合质料电化学相容性好。5）空间的***，替换钢和铝合金。因空间***而使用钛合金的典典范子是波音747 的钛合金升降架梁。这种梁是***大的钛合金锻件，只管其他合金（好比7075 铝合金）本钱更低，但承载需要质量时，铝合金升降架体积凌驾机翼规模而不切合要求。钢的强度足可以承载质量，但它会使飞机质量大大增添。图2 所示是波音777 飞机机身使用质料示意图 。在飞机机身中应用较普遍的钛合金有β-21S（Ti-15Mo-3Al-2.7Nb-0.2Si）、Ti-10-2-3（Ti-10V-2Fe-3Al）、Ti-15-3（Ti-15V-3Cr-3Al-3Sn）、Ti-3Al-8V-6Cr-4Mo-4Zr 等。BOYER 曾就钛合金在机身的应用情形举行过总结，本文作者仅讨论前两种合金。
β-21S（Ti-15Mo-3Al-2.7Nb-0.25Si）合金是美国Timet 公司为国家航天飞机开发的，可制成带材，具有抗氧化性，可作为复合质料来使用。
它具有较好的高温特征，并比Ti-6-4具有更好的抗蠕变性能（ 一样平常β 合金在高温情形下抗蠕变性并欠好）。
β-21S 已被波音和P&W 用在瞬时650℃的高温情形，它的一连事情温度是480~565℃。β-21S 合金的突出优点在于它可以较好地抗高温液压机液体侵蚀。这种液压机液体是一种少数能在航天情形下侵蚀钛合金的物质，在凌驾130℃时会剖析并形成一种含有机金属的磷酸，会侵蚀钛合金，更主要的是会使含有大宗氢的发念头泵爆发严重的脆裂。β-21S 是***一种能对抗这种侵蚀剂的金属 ，这是由于β-21S 含有钼和铌，可用于引擎机舱和喷射引擎部位（原先使用钢或镍基合金）。别的，β-21S可镌汰质量，用于制造波音777 的3 种引擎（P&W4084，GE90 和Trent800）中的喷嘴、塞子、蒙皮和种种纵梁结构，这些可以为每架飞机镌汰质量74 kg。
Ti-10-2-3（Ti-10V-2Fe-3Al）是迄今为止应用***为普遍的一种高强韧近β 钛合金，***早也由美国Timet 公司在1971 年研制而成。它是一种为顺应损伤容限性设计原则而爆发的高结构效益、高可靠性和低本钱的铸造钛合金，V 和Fe 为主要的β 稳固元素。为了提高合金的铸造性能和断裂韧性，Fe 的含量低于2%，O 的含量***在 0.13% 以下。
该锻件抗拉强度可达11901Mpa，用Ti-10-2-3 可为每架飞机镌汰质量270kg。
波音公司生产飞机时选择高强度合金并***大限度镌汰质量，该钛合金是波音777 中用量***大的β 钛合金，该种飞机升降架险些所有由该合金制成，仅内、外气缸和轮轴由4340M 制成（强度为1895MPa）�？湛虯380 的主升降架支柱也是接纳的Ti-10-2-3 合金。该合金还具有很好的抗疲劳性能，还能消除用钢时爆发的应力侵蚀开裂。McDonnellDouglas 接纳Ti-10-2-3（1105 MPa）制成货舱门、引擎机舱、尾翼以及C-17运输机的其他部分。Ti-10-2-3 在疲劳强度方面的优势也使其普遍应用于直升机。Bell，Westland，Sikorsky 和Eurocopter 等公司都接纳Ti-10-2-3 合金做他们的转子系统。
2.3 航空紧固件用钛合金
岂论军民用飞机照旧航天器上，除了金属构件尚有许多碳纤维复合质料。
钛与碳纤维复合质料的电极电位相近，钛合金又成为复合质料惟一的毗连质料。因此，随着先进军民用飞机钛合金和复合质料用量的一直增添，对钛合金紧固件的需求日益加大。钛合金用作航空紧固件，至少具备以下4 点优势：1）减重效果好。俄罗斯的一架伊尔-96 飞机用紧固件14.2 万件，可镌汰质量近600kg。我国航空航天系统钛合金紧固件的使用也有显着的减重效果。飞机和航天器镌汰质量后，可以提高推力、增添射程、节约燃料、镌汰发射用度等。
2）钛合金优异的耐侵蚀性能，尤其是它正电位与碳纤维复合质料匹配，可以有用避免紧固件爆发电偶侵蚀。3）在飞机结构中，紧固件部位因温度较高，不可接纳铝合金，只能使用钛合金。4）钛具有优异弹性和无磁，关于避免紧固螺栓的松动和防磁场滋扰至关主要。
现代飞机接纳多种钛合金紧固件主要有通俗钛螺栓、干预螺栓、特种紧固件等。美国、法国等航空发 达 国 家，95% 以 上 的 钛 合 金 紧 固 件 都 接纳Ti-6Al-4V（TC4）质料制造。除此之外，尚有TB2、β III、Ti-44.5、Ti-15-3（TB5）、TB8 和TB3，其典范性能参数如表7 所列。
Ti-6Al-4V（TC4）合金β 稳固系数***低，为0.27。它的优点是密度***低，强度和疲劳性能优异，合金因素简朴，半制品本钱***低。但由于室温塑性没有抵达足够高，以是加工紧固件时需要接纳感应加热举行热镦成形，以及真空固溶处置惩罚和时效处置惩罚加工本钱较高。
TB2、TB3、TB8 和TB16 为亚稳型β 钛合金，β 稳固系数均比合金高，弱点是密度较高，强度虽与Ti-6Al-4V 相当，但疲劳性能不如 Ti-6Al-4V，并且因素重大，半制品本钱高。由于同样需要举行真空时效处置惩罚，以是制品紧固件的本钱还要高于Ti-6Al-4V。
三、保存的问题与远景展望
钛是一种性能优异而又储量富厚的金属，有“现代金属”的美称，经由半个世纪的生长，钛合金制备手艺和应用研究都取得了很大希望，在航空领域中尤其获得普遍的应用。但保存的一些问题也逐渐袒露出来，航空用钛合金进一步生长面临着不小的挑战，主要体现在以下3 个方面：
（1） 用量方面。岂论是军民用飞机或航空器中，钛合金用量崎岖直接反应出一个国家的航空水平。现在航空发念头钛用量都较低，要进一步提高至 50%左右，其难度仍相当大。
（2） 性能方面。与其他航空结构质料一样，高性能是要求具有优异的性能匹配，即必需综合思量其力学性能、物理性能、化学性能、工艺性能和缺陷的可控性。现有的钛合金在600℃以上，蠕变抗力和高温抗氧化性的急剧下降是***钛合金扩大应用的两大主要障碍。
本文作者以为，在整个航空钛合金手艺生长和应用历程中，新的制造手艺将会是开发和研究的重点，如超塑成形等近净型加工、粉末冶金成型法等。
（3） 本钱方面。现在人们在降低本钱航空钛合金方面虽然取得了一些成绩，但仍有许多领域有待研究和开发。以阻燃钛合金为例，美国发明的Alloy-C 虽然具有优良的阻燃特征和高温力学性能，但由于它需要添加大宗腾贵的V 和较差的可锻性而导致价钱很高，因此只有在F119 发念头中正式应用。
由于治理和手艺落伍等缘故原由，海内钛合金产品价钱在国际上竞争力差，在海内倒运于进一步扩大应用。因此，首先必需认真钻研降低钛产品本钱的途径，确定近、中、恒久生长妄想。其次，我国应建设自己的钛合金系统，确保每一用途有多种合金备选，逐步挣脱航空要害质料对外洋的恒久依赖，形成主干质料或通用质料，从基础上为实现低本钱制造涤讪基础。***后，用价钱较低的元素取代贵的合金元素，通过工艺途径降低钛合金零部件的本钱，是以后钛合金研究事情中的主要课题。
综上所述，钛合金推重比大、韧性高、强度和可焊接性好，是一种综合性能优良的航空质料。在已往几十年中，航空用钛合金的合金化理论、综合强韧化手艺和热处置惩罚工艺均获得了很大生长。现在，钛合金的研究主要集中在高温下热稳固性、蠕变抗力和低本钱的钛合金设计及制造工艺等方面。随着研究的深入，将以航空高端应用发动钛合金低本钱加工的手艺前进，从而在基础上突破制约航空用钛合金用量和应用水平提升的本钱瓶颈。全钛制造的飞机也许在不远的未来即会成为现实。
泉源：材易通
免责声明：本站部分图片和文字泉源于网络网络整理，仅供学习交流，版权归原作者所有，并不代表我站看法。本站将不肩负任何执法责任，若是有侵占到您的权力，请实时联系ag官方电子平台删除。
