宣布时间：2021-10-21点击：2795
铸造铅黄铜合金因具有优异的力学性能和切削加工性能，普遍应用于卫生洁具、水暖器材、仪器仪表、液压阀门等方面 。虽然铸造铅黄铜结晶温度规模小，充型能力强，有锌的除气和脱氧作用等，但由于黄铜在凝固历程容易形成粗大的柱状晶，铸造组织粗大，铸造历程中容易热裂，使用历程泛起渗漏等征象，影响其使用性能，细化铸造黄铜的组织是提高抗热裂和致密性的有用途径之一 。现在，加入细化剂是细化铸造黄铜组织的主要要领，文献研究了硼对铝黄铜组织细化的影响，加人硼可以有用细化铝黄铜铸态组织，文献还研究了RE能够细化铝黄铜的铸态组织，关于硼和稀土对铸造铅黄铜组织和脱锌性能的影响研究的文献较少 。本文研究了稀土和硼细化处置惩罚对铸造铅黄铜铸态组织和脱锌侵蚀性能的影响 。
1.试验质料及其历程
试验质料牌号为ZCuZn40Pb2铅黄铜，化学因素(质量分数)为36．4％Zn、1．70％Pb、0．62％、A1、Cu余量 。稀土以10％RE．AI中心合金加入，硼以Cu-4．68％B中心合金加入 。在井式电阻炉中放人石墨坩埚举行合金的熔炼 。试验铅黄铜的熔炼工艺为：装料熔化，温度升至1 030℃时，划分用钟罩法加入硼和稀土细化剂，举行充分搅拌，保温10 min后，浇注预热温度为350℃左右的金属型试棒和金属型圆杯试样 。金属型圆杯试样法是铸造铜合金企业磨练细化处置惩罚优异与否***简朴和直接的要领 。详细要领为，浇注圆杯试样，待凝固结壳后，迅速倒掉圆杯试样心部未凝固的铜液，获得已凝固结晶面的壳杯试样，通过视察结晶面的形貌特征来判断细化处置惩罚的效果 。铸造铅黄铜的脱锌试验侵蚀液为l％的CuCl2：溶液，溶液温度为(75±10)℃，侵蚀时间24h，侵蚀完毕后取出，洗濯烘干，从中心剖开试样，制备金相试样，使用显微镜视察和丈量侵蚀脱锌深度，探讨细化处置惩罚对铸造铅黄铜脱锌侵蚀的影响 。接纳【PUS．PME3金相显微镜视察显微组织，组织的侵蚀液为5 gFeCl3+5 mlHCl+100 ml水溶液 。
2.试验效果及其剖析
2．1细化剂对铅黄铜组织的影响

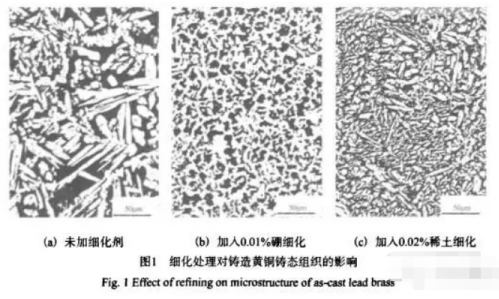

图l是未细化处置惩罚和硼及稀土细化处置惩罚铅黄铜的组织 �？梢钥闯�，未细化处置惩罚的金属型铸造铅黄铜的组织极为粗大(图la)，凭证铜锌相图剖析，铸态组织应为α相(白色)+β相(玄色)+Pb相，Pb相以玄色单质的小质点漫衍在α相之上或α与β相之间，铸态未细化处置惩罚的组织中α和β相呈粗的长板条漫衍 。RE和B细化处置惩罚后，α和β相显着细化，B细化处置惩罚后粗大的板条状α与β相消逝，酿成短小片状或等轴状晶粒(图1b)，RE细化处置惩罚组织与铸态相比(图1c)，组织显着细化，β与α相由粗的长板条变为短的细板条 。因此，关于铸造黄铜合金，用RE和B细化处置惩罚可以显着改善铸造黄铜的铸态组织，在本试验条件下，用硼处置惩罚的铸态铅黄铜组织细化效果要显着好于用稀土细化处置惩罚的效果 。
2．2细化剂对壳杯试样外貌形貌及其组织的影响

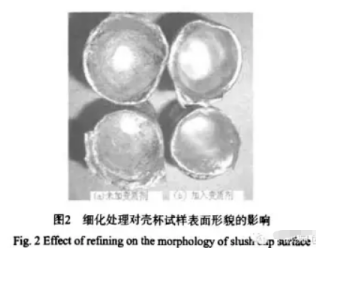

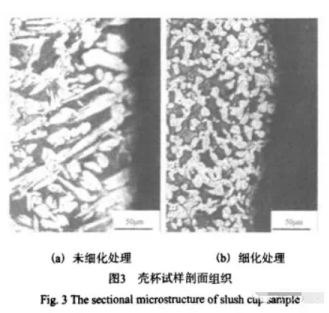

图2是统一炉铜液硼细化处置惩罚前后壳杯试样结晶面的形貌 �？梢钥闯�，未细化处置惩罚的铜液浇注的壳杯试样外貌粗糙(图2a)，宏观可以看出结晶外貌保存许多不平的小凸起，图3a是未细化处置惩罚结晶面及其周围组织形貌，可以看出，粗糙外貌的组织为粗大的柱状晶，粗糙的小凸起是铜液凝固时液／固界面留下的柱状枝晶，由于试验时把未凝固枝晶间液体倒掉，因此液体中前沿形成的柱状晶被完全保存下来，形成粗糙的外貌 。图2b是硼细化处置惩罚壳杯试样外貌，与未细化处置惩罚的相比，外貌平滑，没有粗糙小凸起，外貌光学显微镜组织如图3b所示，结晶面不平，但结晶面平滑，平滑结晶面的组织泛起等轴晶化，因此细化处置惩罚可以改变铸造铅黄铜的凝固组织 。
2．3细化处置惩罚对铸造黄铜脱锌性能的影响

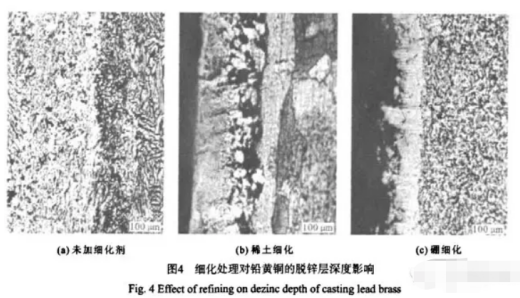

图4是细化处置惩罚对铸造铅黄铜脱锌深度的影响 。由于脱锌侵蚀，表层的组织有差别于里边的白色层，这是由于在侵蚀情形中外貌的锌爆发侵蚀，浓度降低，组织中富锌相(β相)镌汰，α相增多，泛起显着的组织差别 。未细化处置惩罚的铅黄铜的脱锌深度较量大(图4a)，定量测定其脱锌层平均深度为17000um，稀土细化处置惩罚的脱锌层深度次之(图4b)，定量测定其脱锌层平均深度为132.2um，硼细化处置惩罚的脱锌层深度***小(图4c)，定量测定其脱锌层平均深度仅为57.2 um 。这说明细化处置惩罚在细化铸态组织的同时，可以有用地抑制铸造黄铜的脱锌侵蚀 。特殊是硼细化处置惩罚抑制铸造黄铜脱锌侵蚀效果更为显着 。关于铅黄铜脱锌侵蚀的机制，现在主要有两种机制：一种是消融．再沉积机制，另一种是锌的优先消融机制，有时可能是两者配相助用的效果 。锌的优先消融机制以为黄铜侵蚀历程中，合金外貌的锌从黄铜中优先消融，爆发双空位，双空位向合金内部扩散，锌合金组分向外貌扩散，直到消融 。消融．再沉积机制以为黄铜脱锌侵蚀包括两种可能：一种是铜和锌在阳极上同时消融，当溶液中的铜离子抵达一定的浓度后，铜离子又被还原成金属铜沉积在外貌上，作为附加阴极加速合金中锌的消融；另一种是最先的很短一段时间内，锌优先消融进入溶液，随着锌扩散变得难题，铜锌将同时消融，并陪同着铜的返沉积 。硼细化处置惩罚能抑制黄铜的脱锌，主要是由于硼加入到ZCuZn40Pb2铅黄铜中，能充填到晶界和双空位处田，增添该处的健协力，阻碍晶界和双空位的迁徙通道，降低锌的迁徙速率，从而降低ZCuzn40Pb2铅黄铜侵蚀速率 。RE细化处置惩罚能消除黄铜基体中的杂质，当ZCuZn40Pb2铅黄铜中含有O、S等杂质元素时，它们和基体的电极电位差较大，形成原电池，加速侵蚀，稀土能与O、S天生高熔点、低密度稀土化合物[81，容易上浮到渣中，从而净化了基体，降低了侵蚀速率，稀土加入黄铜中，在其外貌会形成一层极薄且致密的稀土氧化物，能阻止Zn、Cu原子向溶液的扩散，降低消融速率，从而延缓了侵蚀，提高了合金的脱锌侵蚀性能 。
3.结论
(1)RE或B细化处置惩罚能够细化ZCuZn40Pb2铸态组织，细化处置惩罚可以使黄铜粗大的长板条组织变为短小的细板条或等轴晶组织 。B细化处置惩罚的细化效果要比加入稀土细化处置惩罚的效果好 。细化处置惩罚可以使壳杯试样的外貌由粗糙变为平滑，粗糙的外貌层组织为柱状晶，平滑的外貌层组织为等轴晶 。
(2)ZCuZn40Pb2合金举行RE或B细化处置惩罚能抑制铸态黄铜的脱锌侵蚀，B细化处置惩罚抑制脱锌性能要比RE细化处置惩罚抑制脱锌性能显着 。
泉源：铜合金熔铸
免责声明：本站部分图片和文字泉源于网络网络整理，仅供学习交流，版权归原作者所有，并不代表我站看法 。本站将不肩负任何执法责任，若是有侵占到您的权力，请实时联系ag官方电子平台删除 。
