宣布时间：2021-07-05点击：2862
摘要:先容了压延铜箔的特点及现状，并凭证压延铜箔的特点简要剖析了其生长趋势。
要害词:压延铜箔;现状;生长趋势 中图分类号:TG339文献标识码:A
前言
铜箔是制作印制电路板(PCB)、覆铜板(CCL)和锂离子电池不可缺氨赡主要原质料。工业用铜箔，凭证其制造工艺可分为压延铜箔和电解铜箔两大类。
电解铜箔是使用电化学原理通过铜电解而制成的，制成生箔的内部组织结构为笔直针状结晶结构，其生产成内情对较低。压延铜箔是使用塑性加工原理，通过对铜锭的重复轧制-退火工艺而成的，其内部组织结构为片状结晶组织，压延铜箔产品的延展性较好。现阶段，在刚性电路板的生产中主要接纳电解铜箔，而压延铜箔主要用于挠性和高频电路板中。
1.压延铜箔的特点
压延铜箔与电解铜箔相比具有以下特点。
1．1生产工艺流程重大、生产本钱高
压延铜箔的生产工艺流程(阴极铜熔炼-铸造-加热-热轧-铣面-冷粗轧-退火-酸洗-冷精轧-退火-剪切-箔轧-外貌处置惩罚-剪切)比电解铜箔的生产工艺流程(溶铜-电解制箔-外貌处置惩罚-剪切)重大得多，影响压延铜箔的产品质量及制品率的因素较多，因而压延铜箔的生产难度大、生产本钱较高。
1．2铜箔的厚度及宽度受到***
压延铜箔由铜锭经重复轧制而成，受其加工方法，特殊是铜箔轧制手艺的局限，其厚度及宽度受到一定的制约。现在商品化生产的压延铜箔，其极限厚度在6μm以上、极限宽度在800mm以下。1．3纯度高、柔韧性高、外貌粗糙度低
由于压延铜箔与电解铜箔的制造方法差别，压延铜箔的纯度可达99．9%，比电解铜箔的99．8%要高。

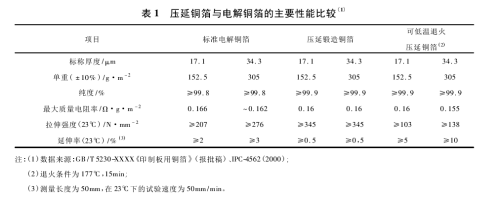

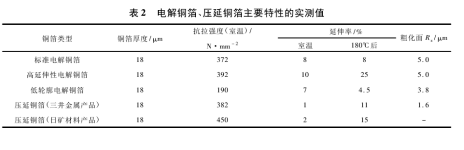

压延铜箔的片状结晶组织结构与电解铜箔的笔直针状结晶状态相比，相同规格下通俗压延铜箔的耐弯折次数是标准电解铜箔的2倍以上;且由于电解铜箔的毛面粗糙度与光面粗糙度相差较大，差别的弯折偏向，标准电解铜箔耐挠曲性能差别也较大，而压延铜箔则差别较小。压延铜箔的生产方法决议了其外貌具有均一的平滑性。一样平常来说，压延铜箔生箔其外貌粗糙度(Rz)可达1μm，是标准电解铜箔生箔的外貌粗糙度的五分之一。由于电荷的集肤效应，在高频电荷传输历程中，粗糙度小的压延铜箔其电性能远优于粗糙度较大的电解铜箔。压延铜箔与电解铜箔的主要性能较量见表1。表2是电解铜箔、压延铜箔主要特征的实测值。
1．4提高性能及开发新产品的手段无邪
电解铜箔是使用通过铜电解而天生的，若是要提高电解铜箔生箔性能或开发新产品，只能通过调解电解铜箔电解工艺的条件来实现。而压延铜箔是在古板带坯的基础上，通过重复的轧制-退火工艺而制成的，可以通过带坯质料的微合金化、控制铜箔的加工率、调解退火规程等多手段配合，获得高强度、高挠曲性、高延伸率及高软化温度等差别性能要求的压延铜箔。
2.压延铜箔的现状及生长趋势

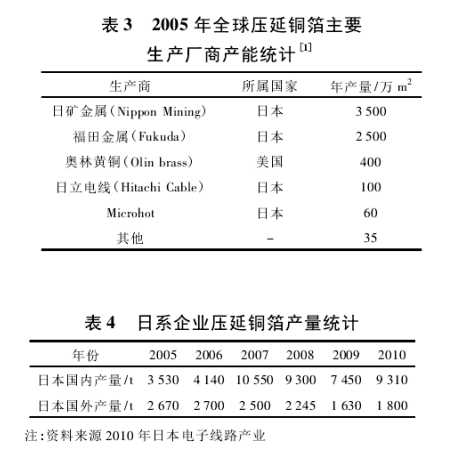

现在，全球压延铜箔90%以上的产能掌握在日本生产商手中，见表3;且日本生产商80%以上的产能集中在日本本土，见表4。由于压延铜箔的产能过于集中，且生产本钱较高，其产量及价钱不确定性较大。为降低本钱及规避质料供应危害，现在大大都印刷电路板、锂电池等行业不得不必电解铜箔替换压延铜箔，并推动了电解铜箔生产商对高延展性电解铜箔及低轮廓电解铜箔等特殊电解铜箔的开发热潮。但受其制造要领的***，其挠曲性、外貌粗糙度等性能仍无法与压延铜箔相相比。
由于压延铜箔的本钱较高，现阶段压延铜箔主要用于对箔材挠曲性及外貌粗糙度要求较高的挠性电路板行业、高性能锂电子电池及部分需举行高频信号传输的PCB行业中，压延铜箔的需求量转变和生长与这几个行业的生长息息相关。挠性电路板是以聚脂薄膜或聚酰亚胺为基材，通过蚀刻，在铜箔上形成线路而制成的一种具有高可靠性、高挠曲性的印刷电路。此种电路板具有配线密度高、厚度薄、重量轻、配线空间***少、可折叠、无邪度高、在三维空间恣意移动和伸缩，从而抵达元器件装配和导线毗连的一体化等特点，其特点与电子产品向轻、薄、小型化的生长偏向相切合。
随着电子产品向轻、薄、小型化偏向生长，要求电子装备越来越重大，需要的零件越来越多，对印刷电路的零件互连装置的密度要求越来越高，印刷电路板上电路元件的接点距离随之缩小，这就需要应用高密度布线及微孔手艺来抵达目的。铜箔厚度越薄，越容易阻止微细电路因“侧蚀”而爆发短路和实现细小孔径钻孔，从而包管印刷电路板的高可靠性。
锂电子电池与其他高性能电池相比，其具有比能量高、无影象效应、循环寿命长、无污染、体积小和重量轻等优点，已成为便携电子产品用电源的***工具。压延铜箔因其外貌粗糙度低、热处置惩罚后延展性好等顺应电池制作工艺的优点，在高性能锂电池行业(特殊是在卷绕式电池)的应用正在逐步扩大。在高频信号传输中，由于“集肤效应”作用，印刷电路基板上的信号会聚积在导体外貌，因此铜箔作为印刷电路板基板导电层的主要部分，其外貌粗糙度对信号传送损失的影响十分主要(高频率的情形下，外貌粗糙度越高，信号传送损失就越大)。为镌汰高频信号的传送损失，需要接纳低轮廓(Rz:2．7～3．3μm)或平滑面铜箔(Rz:≤1．7μm)。为顺应信息网络手艺的高速生长，对电子产品处置惩罚信息的速率及效率越来越高的要求，铜箔外貌低轮廓化是提高印刷电路基板传输信号速率、降低在传输高速信号时信号的损失、衰减的要害手段。
近年来，为顺应电子产品的生长需求，新型压延铜箔质料的开发取得了一定的前进。如:通过改变压延加工条件而制造出超低粗糙外貌压延铜箔，其外貌粗糙度(Rz)可达0．4μm，越发适合高频信号的传输;通过差别压延加工条件与退火相团结而制造出呈立方体状再结晶组织的压延铜箔，经测试，其耐挠曲性能为一样平常压延铜4倍以上，制成的柔性电路板的挠曲可靠性更高;通过对压延铜箔举行微合金化处置惩罚，以提高铜箔机械强度及弹性来顺应差别挠性覆铜板的制造工艺及要求。
3.结论
(1)纯度高、柔韧性高、外貌粗糙度低、提高产品性能或开发新产品的手段无邪等是压延铜箔的主要特点。
(2)生产工艺流程重大、生产本钱高、产能集中度过高是***压延铜箔生长的主要因素;降低生产本钱、突破工业垄断是提升压延铜箔市场竞争力的要害手段。
(3)电子产品便携化、高频信号传输的生长及普遍应用、高密度互连电子装置手艺的要求、锂电池行业的高速生长，决议了压延铜箔以后将进一步成为电解铜箔的有力竞争敌手。
泉源：中国知网 作者：赵京松
免责声明：本站部分图片和文字泉源于网络网络整理，仅供学习交流，版权归原作者所有，并不代表我站看法。本站将不肩负任何执法责任，若是有侵占到您的权力，请实时联系ag官方电子平台删除。
