宣布时间：2021-06-30点击：2887
摘要: 文章主要对铸轧法中的水平连铸、行星轧制等重点工序举行了详细剖析和讨论，以期对白铜管铸轧法生产参数简直定提供参考意见。
要害词: 白铜合金管; 铸轧法; 水平连铸; 行星轧制
中图分类号: TG249． 9 文献标识码: A 文章编号: 1671 － 6795( 2016) 05 － 0053 － 04
天下性的淡水资源缺乏，已成为人们日益关注的问题。作为水资源的开源增量手艺，海水淡化已经成为解决全球水资源危急的主要途径。我国海水淡化业虽然起步较晚，但生长速率快，日益成为热门工业，并已经列入国家“目今优先生长的高手艺工业化重点领域指南”［1］，纳入了《海水使用专项妄想》、《国家海洋事业生长妄想纲要》、《国务院关于加速生长循环经济的若干意见》等国家中恒久妄想和文件中，获得国家相关工业政策在手艺上和经济上的帮助，为推动我国海水淡化工业的跨越式生长，实现水资源可一连使用，包管国民经济和社会可一连生长起到了起劲的增进作用。
白铜管具有优异的热传导性和抗侵蚀性能，尤其是抗海水攻击侵蚀能力，因此作为热交流器用冷凝管在海水淡化、船舶、核电站等领域获得了普遍的应用，BFe10 － 1 － 1 是制备白铜冷凝管***常用的合金牌号之一。现在，海内外 BFe10 － 1 － 1 白铜管主要接纳古板的挤压法生产，但因其成材率低，单根重量小等缘故原由知足不了市场的需求。铸轧法是一种先进的铜管生产工艺，在制冷空挪用紫铜管的生产上取得了重大乐成。现在，该工艺已乐成应用于 B5 通俗白铜管的生产，并在 BFe10 － 1 － 1 管的生产上试用乐成。应用铸轧法生产白铜管，不但能战胜古板挤压法效率低、投资大、成材率低、盘重小等弱点，并且易于生产大功率、大容量电站和核电站管式热交流器用超长管，因此，接纳现在手艺先进的铸轧法是生产白铜合金管材的生长趋势。
铸轧法的工艺蹊径为，原质料—水平连铸—矫直铣面—3 辊行星轧制—卧式收卷—凸轮式团结拉拔—倒立 式 圆 盘 拉 伸—矫 直 锯 切—光 亮 退 火—检 查 包装—制品。
水平连铸管坯和 3 辊行星轧制是铸轧法生产工艺中的两个要害工序，其手艺难点主要体现在以下两方面，( 1) BFe10 － 1 － 1 合金熔点高、金属液流动性差，怎样使用水平连铸制备及格的 BFe10 － 1 － 1 空心管坯; ( 2) 3 辊行星轧制历程是一种局部循环加载的重大变形历程，BFe10 － 1 － 1 合金强度高对行星轧制的工艺与装备要求。通过确定合理的生产工艺参数，不但对获得外貌灼烁、质量及格的 BFe10 － 1 － 1 白铜管，包管生产的顺遂举行具有主要意义，同时也有利于优化生产装备的设计与投资。
本文将主要就水平连铸和行星轧制两道工序对铸轧法生产 BFe10 － 1 － 1 白铜管举行剖析和探讨。
1.对水平连铸工序的剖析与探讨

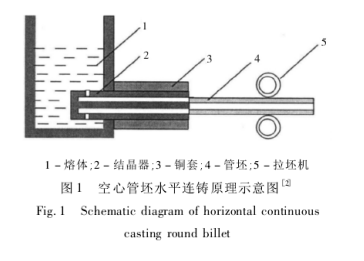

水平连铸是实现铸轧法的***道工序，水平连铸管坯质量的优劣直接决议着合金管的制品质量，图 1为水平连铸空心管坯示意图。水平连铸时，合金经熔化炉熔化后在保温炉内保温，抵达浇注温度时启动拉坯机，金属液经进液口进入石墨模具，在水冷铜套作用下凝固成型，管坯出结晶器后直接喷水冷却。在水平连铸历程中，铸造温度和拉坯制度等对管坯质量有着主要影响。
1.1 铸造温度的影响
在 BFe10 － 1 － 1 白铜管坯水平连铸历程中，金属液进入结晶器后，在冷却水的作用下最先凝固形成坯壳。随着温度的降低，凝壳最先缩短，由于凝壳外层温度低，缩短量大，而内层温度高，缩短量小，因此造成凝壳保存内应力，当内应力过大时容易形成裂纹。铸造内应力可凭证以下公式求得:
F = E·λ·△T［3］式中，F 为铸坯内应力，MPa; E 为弹性模量，MPa;λ 为线缩短系数，10－ 6/ K; ΔT 为凝壳两点之间的温差，K。从上述公式可以看出，当质料一准时，铸造内应力的巨细与凝壳内外温差成正比，降低凝壳内外温差，可以降低凝壳内应力，从而抑制裂纹的形成。
当铸造温度过高时，凝壳内部冷却较慢仍坚持较高温度，而外部冷却快，尤其在进入二冷区后，凝壳外外貌在直接水冷的作用下温度急剧降低，造成凝壳内外温差过大，极易形成冷裂。
因此，水平连铸时，应只管接纳低温铸造。虽然并非铸造温度越低越好，由于铸造温度过低，金属液粘度增大，流动性降低，导致在石墨模具内难以完整充 型，管 坯 表 面 会 出 现 冷 隔缺陷。因此，合理地选择铸造温度对水平连铸管坯的质量有着至关主要的影响。凭证相关履历，浇铸温度选择在 1230℃ ～ 1250℃较为合适。
1．2 拉坯制度的影响
1．2．1拉坯模式的选择
水平连铸常用的拉坯方法有如下几种: ( 1) 拉—停—推—停式; (2) 拉—推式; ( 3) 拉—推—停—推式。拉坯模式的选择与合金强度有关，白铜合金宜接纳拉—停—推—停的拉坯模式
。这种拉坯模式具有以下特点:( 1) 拉完之后有中停时间，使结晶器内的金属液有足够的时间冷却凝固，从而使坯壳增厚，提高其强度;
( 2) 实时的反推，可以实时补缩铸坯的冷缩量，焊合热裂纹，包管铸坯质量，同时合理的反推量还可以使坯壳松动，避免其与结晶器壁粘结，降低拉坯阻力。
1．2．2 拉坯速率的影响
拉坯速率的快慢是影响白铜管坯质量的要害因素。当其它铸造工艺参数确准时，拉坯速率越快，结晶器内液穴深度越深，液穴底部与铸坯表层的温差加大，铸造热应力也随之增大，从而导致热裂倾向增大。因此，在水平连铸时应适当降低拉坯速率，拉坯速率控制在 330 ～ 350mm/min 为妥。当拉坯速率确定后，接纳高频率小拉程的拉坯制度有利于降低引锭阻力，获得外貌平滑无裂纹的铸坯。
2.对行星轧制工序的剖析与讨论
铸轧法手艺的焦点是行星轧制，通过施加大变形量使管坯铸造晶粒充分破碎，使轧制出的管坯晶粒细小匀称，内外外貌灼烁无氧化，为后道拉伸工序提供高质量的管坯。
2．1 轧制温度简直定

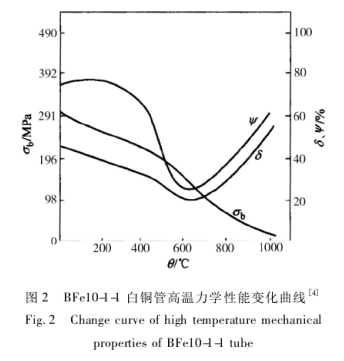

图 2 为 BFe10 － 1 － 1 白铜管高温力学性能转变曲线。从图 2 曲线可以看出，室温下 BFe10 － 1 － 1 白铜管坯具有优异的塑性，随着温度升高，管坯的抗拉强度以及延伸率均呈下降趋势，特殊是在 600℃ 左右，延伸率和断面缩短率快速降低; 随着温度继续升高，延伸率和断面缩短率最先回升，而抗拉强度继续降低，说明在 600℃左右，BFe10 － 1 － 1 白铜管坯塑性***差。因此 BFe10 － 1 － 1 白铜管坯轧制时应该避开此温度区间，选择低温或者高温举行轧制。
若选择高温举行轧制，管坯变形抗力小，所需轧制力小，但需要对管坯加热至较高温度，能耗较大，同时失去了行星轧制的意义( 行星轧制的优点在于室温轧制并可实现完全再结晶) 。而低温轧制时，只管管坯变形抗力大，对轧机及模具的性能要求较高，可是在轧制历程爆发的摩擦热及塑性变形热使管坯温度迅速升高至 850℃左右，实现了管坯完全再结晶，使性能显着提高，可充分验展行星轧制的优势。因此，BFe10 － 1 － 1 行星轧制时宜接纳低温轧制。
2．2 偏转角的选择
如图 3 所示，3 辊行星轧机轧辊具有一定的倾斜角和偏转角，倾斜角为轧件提供了径向压力，从而使轧件爆发径向压缩变形，而偏转角为轧件提供轴向向前的作用力，使轧件向前运动。
生产历程中应首先包管管坯的合理压下量，即先确定倾斜角，然后通过调解偏斜角使轧制速率趋于合理。行星轧机的倾斜角一样平常选择 50° ～ 55°，这样可大幅度提高轧制的断面缩减量，举行大变形轧制和轧制薄管坯。轧辊的偏转角是 3 辊行星轧制历程中的一个十分主要的参数，它将影响到轧辊所受到的轧制力和轧件的出口速率。
从几何学角度来剖析，增添偏转角将增添轧件向前的速率分量，因而轧件出口速率将显著提高，可提高生产效率。但偏转角并非越大越好，由于增大偏转角，轧辊与轧件接触面积增添，摩擦力增大，轧辊受力随之增大，对轧机的结构及载荷提出了更高的要求，势必增添装备投资。因此，将轧辊的偏转角控制在合理规模内，既可以包管轧件合适的出口速率又不会使轧制力过高。凭证相关履历，轧辊偏转角设定在 7° ～ 8°为合理的取值规模。
3.结论
在知足生产需求的条件下，合理选择水平连铸和行星轧制的主要工艺参数，可以生产出内外外貌灼烁无氧化，知足后续加工要求的高质量的 BFe10 － 1 － 1白铜管坯。
( 1) BFe10 － 1 － 1 白铜管坯水平连铸合理的浇铸温度为 1230℃ ～ 1250℃;
( 2) BFe10 － 1 － 1 白铜管坯水平连铸拉坯模式宜接纳拉—停—推—停的模式，拉坯速率应控制在 330 ～350mm / min; 拉坯速率确定后，接纳高频率小拉程的拉坯制度有利于降低引锭阻力，获得外貌平滑无裂纹的铸坯;
( 3) BFe10 － 1 － 1 白铜管坯在 600℃ 左右时塑性***差，行星轧制时应该避开此温度区间。为充分验展行星轧制的优势，节能降耗，BFe10 － 1 － 1
行星轧制时宜接纳低温轧制;
( 4) BFe10 － 1 － 1 行星轧制时轧机的倾斜角宜选择 50° ～ 55°，轧辊的偏转角应控制在 7° ～ 8°。
泉源：中国知网 作者：龚燃
免责声明：本站部分图片和文字泉源于网络网络整理，仅供学习交流，版权归原作者所有，并不代表我站看法。本站将不肩负任何执法责任，若是有侵占到您的权力，请实时联系ag官方电子平台删除。
