宣布时间：2021-06-21点击：5325
摘要: 铜及铜合金具有较好的耐侵蚀性，特殊是在重大卑劣的海洋情形中体现出优异的耐侵蚀性能。随着海洋工业日益生长，挖掘铜及铜合金的深度耐侵蚀性能，延伸其使用寿命，降低本钱，关于铜及铜合金在海洋工业中的应用显得很是主要。本文对铜及铜合金的侵蚀剥落行为举行研究，比照5种铜及铜合金在差别海洋情形下的侵蚀剥落行为，并对其失重量和外貌状态举行纪录和效果剖析，为提高铜及铜合金的耐侵蚀性提供基础理论依据。
要害词: 铜; 铜合金; 耐侵蚀性
中图分类号: TG146． 11 文献标识码: A
小序
铜及铜合金具有较好的耐侵蚀性，特殊是在重大卑劣的海洋情形中体现出优异的耐侵蚀性能。
因此铜及铜合金被普遍用于海洋工业用质料。
铜合金的化学因素与其耐侵蚀性息息相关，凭证相关研究批注，在铜中添加镍，并对该合金举行电化学测试，效果批注，通过该合金的电流显着要低于通过纯铜的电流，说明铜镍合金能够有用提高其耐侵蚀性能［1］。另外在纯铜中参杂锌元素、锡元素、铝元素划分组成高锌铜、锡青铜、铝黄铜、铝青铜均具有优越的抗侵蚀性能。铜及铜合金在海洋情形中能够爆发铜离子，具有杀毒作用，能够除去海洋生物，具有优异的抗污性能。凭证对证料的差别性能要求，可以添加差别的元素，形成铜合金，以实现其性能。凭证研究批注，添加一定量的锡，形成的锡青铜具有优异的耐侵蚀性能，在海洋情形中爆发电化学反应时，能够形成致密的锡化合物膜阻止铜合金的进一步侵蚀，除此之外锡青铜也具有优异的强度和硬度。铝黄铜在
海洋工业中被普遍用于冷凝管质料，其缘故原由在于铝黄铜中的铝能够先跟氧气反应，形成致密的氧化铝薄膜，能够有用阻止铝黄铜被进一步侵蚀。研究批注添加铁、锰等因素的铜合金不但具有优越的耐侵蚀性能，同时也具有优异的抗污性能［3］。因此关于铜及铜合金的侵蚀剥落研究将具有主要作用。
海洋侵蚀的爆发主要有以下几个方面:
1) 铜及铜合金在海水中爆发的自然侵蚀，这种侵蚀体现为三要素齐全，即空气、水和被侵蚀质料，也是***常见的侵蚀作用;
2) 铜及铜合金质料自己的缺陷，在铜及铜合金成型历程中难免会泛起质料自己具有的缺陷，例如误差、气孔、外貌组织不匀称等，这些缺陷会造成质料晶间侵蚀、气孔侵蚀、脱因素侵蚀、应力侵蚀等，由此影响铜及铜合金的使用寿命;
3) 形成电化学侵蚀，电位相差较量大的金属会爆发电化学作用形成侵蚀，这种侵蚀对证料自己造成的危险也很是大。除此之外尚有冲洗侵蚀、疲劳侵蚀等［4 － 5］。在差别海洋情形中也会体现出差别的侵蚀作用占主导职位。
本文对铜及铜合金的侵蚀剥落行为举行研究，比照 5 种铜及铜合金在差别海洋情形下的侵蚀剥落行为，并对其失重量和外貌状态举行纪录和效果剖析，为提高铜及铜合金的耐侵蚀性提供基础理论依据。
1.铜及铜合金耐侵蚀性测试及效果剖析

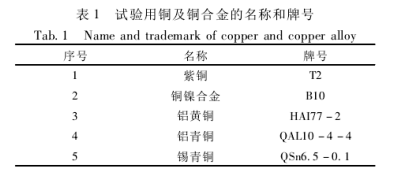

为测试铜及铜合金的耐侵蚀剥落行为，选取 5种铜及铜合金举行耐侵蚀性测试，铜及铜合金的名称和牌号如表 1 所示。
测试选用的铜及铜合金均需裁剪为长 30 cm，宽 20 cm，厚度为 2 ～ 5 mm 的规则片状，平行样为 3个，打磨后，划分举行除油、去离子水洗涤、碱洗、去离子水洗涤、酸洗、去离子水洗涤、无水乙醇洗涤等办法，之后吹干称量备用。

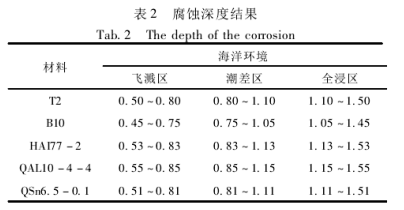

为了能够准确地验证海水关于铜及铜合金的侵蚀剥落行为，选取青岛作为全浸袒露实验点，铜及铜合金划分凭证差别的水位高度举行安排，测试面需与水面笔直，铜及铜合金的安排高度依据海洋情形差别区分为飞溅区、潮差区、全浸区。详细侵蚀深度如表2 所示。
铜及铜合金在差别海洋情形下举行浸泡，浸泡周期为 4 个周期 ( 每个周期 10 天) ，每个周期视察纪录样品状态和失重量。
2.实验效果剖析铜及铜合金

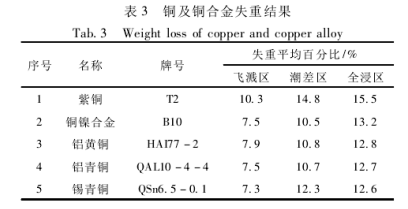

划分在飞溅区、潮差区、全浸区举行侵蚀实验，经由 4 个周期的视察和纪录，所得效果盘算平均值后如表 3 所示。
从铜及铜合金在差别海洋情形下的失重效果可知，紫铜在飞溅区、潮差区、全浸区的失重百分比均高于各区的平均失重百分比，也证实晰铜合金的抗侵蚀性能要优于铜; 锡青铜在全浸区和潮差区的平均失重百分比没有较大差别，并且平均失重百分比要远远高于其他铜合金的平均失重百分比，而在全浸区，铜合金的平均失重百分比相对而言没有较大差别，证实晰锡合金在潮差区的耐侵蚀性能要低于其他几种铜合金的耐侵蚀性能。比照飞溅区、潮差区、
全浸区的平均失重百分比可以得出，在飞溅区，铜及铜合金的耐侵蚀性从高到低为: 锡青铜、铝青铜、铜镍合金、铝黄铜、紫铜; 潮差区的耐侵蚀性从高到低为: 铜镍合金、铝青铜、铝黄铜、锡青铜、紫铜; 全浸区的耐侵蚀性从高到低为: 锡青铜、铝青铜、铝黄铜、铜镍金、紫铜。
铜及铜合金的耐侵蚀性均体现为飞溅区侵蚀***轻，虽然飞溅区***靠近大气情形并且含氧量富厚，为侵蚀提供了优异的情形，但铜及铜合金在该区域的侵蚀却体现出***轻，这可能是由于铜及铜合金接触空气时钝化，形成致密的氧化膜，该氧化膜的形成能够有用削弱侵蚀作用。铜及铜合金的耐侵蚀性均体现为全浸区侵蚀***重，全浸区的侵蚀除了来自海水自己的侵蚀之外，也来自海水的流速、海水温度、微生物附着、泥沙的侵蚀等，除此之外，铜及铜合金自己的加工工艺也会爆发很是主要的影响，在此区域铜镍合金以及铝黄铜的体现要显着弱于其他铜合金的体现，这很可能是铜镍合金以及铝黄铜的抗海洋生物性能缺乏其他合金的抗海洋生物性能优越。
铜及铜合金的耐侵蚀性均体现为潮差区位于飞溅区和全浸区中心，该区域的侵蚀主要体现为匀称侵蚀，同时也陪同有局部侵蚀，该区域锡黄铜的耐侵蚀性显着弱于其他铜合金，其他几种铜合金在该区的耐侵蚀性显着优于全浸区的耐侵蚀性。视察铜及铜合金经由试验后的宏观图，紫铜体现出坑状侵蚀，在全浸区铜合金均体现出局部皮状松散，而紫铜泛起了坑状侵蚀。而紫铜的侵蚀情形显着

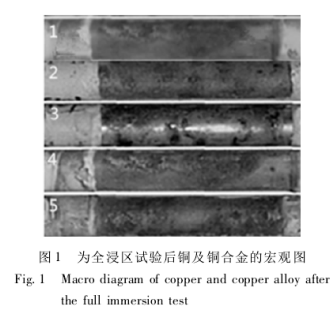

较其他铜合金严重，由此可以得出在海洋情形下，铜合金的耐侵蚀性能优于铜的耐侵蚀性能。凭证外貌侵蚀情形，全浸区的侵蚀水平由低到高为: 锡青铜、铝青铜、铝黄铜、铜镍合金、紫铜，该效果与平均失重百分比获得的效果一致。图 1 为全浸区试验后铜及铜合金的宏观图 ( 1，2，3，4，5 划分代表紫铜、铜镍合金、铝黄铜、铝青铜、锡青铜) 。
海洋侵蚀多种多样，除了有电化学侵蚀外，还包括氯离子侵蚀、攻击侵蚀、海洋微生物侵蚀等等。海洋侵蚀主要体现为局部侵蚀，除此之外尚有点侵蚀、误差侵蚀、应力侵蚀及疲劳侵蚀等。预防侵蚀并阻止侵蚀作用进一步爆发的要害在于质料的选用，铜及铜合金正是能够知足海洋用质料的要求。可是铜及铜合金同样能够爆发侵蚀，这些因素多种多样。首先是海洋生物附着，海洋生物能够附着在铜及铜合金外貌，爆发的硫化物能够进一步增进铜及铜合
金的侵蚀作用［6］; 再者是泥沙的攻击侵蚀，泥沙冲洗历程中会使铜及铜合金外貌的氧化膜脱落，造成再次侵蚀; 铜及铜合金的成型工艺对铜及铜合金的耐侵蚀性能也有很大影响，因加工工艺差别会造成铜及铜合金外貌应力状态差别，由此会爆发外貌组织差别，从而影响铜及铜合金的耐侵蚀性能。海水中的泥沙关于铜及铜合金的侵蚀剥落也有很大影响，泥沙的冲洗能够加速铜及铜合金的被侵蚀速率，会形成点侵蚀、局部侵蚀等。海水的 p H 也会对铜及铜合金的侵蚀造成影响，一样平常而言，铜及铜合金在酸性情形中更易于爆发侵蚀，在碱性情形中较难爆发侵蚀，这可能是由于铜及铜合金中的金属更易于在酸性条件下反应，特殊是铜及铜合金外貌致密的氧化膜易于在酸性情形中反应，进而导致进一步的侵蚀作用。除此之外，海水中的离子也会对铜及铜合金的耐侵蚀性爆发影响，例如硫酸根、氯离子等，都会对铜及铜合金在海洋情形中的侵蚀行为爆发影响。关于重大的海洋情形而言，影响铜及铜合金侵蚀剥落行为的缘故原由多种多样有待进一步探索。
3.结语
通过对铜及铜合金的侵蚀剥落行为研究，可得出如下结论:
1) 铜合金的耐侵蚀性优于铜的耐侵蚀性;
2) 潮差区，锡青铜的耐侵蚀性较其他铜合金而言，其耐侵蚀性体现较量差;
3) 铜及铜合金在海洋情形中的耐侵蚀性体现为，飞溅区优于潮差区，潮差区优于全浸区。
影响海洋侵蚀的缘故原由很是重大，本文建设在对铜及铜合金侵蚀剥落行为的基础研究之上，虽然证实晰铜合金在飞溅区、全浸区、潮差区的耐侵蚀性能显着高于铜的耐侵蚀性能，可是铜在海洋情形中能够爆发较多铜离子，并具有杀毒作用，能够有用削弱海洋生物带来的侵蚀，但其全浸区、潮差区的耐侵蚀性仍然低于铜合金，其作用原理有待进一步研究。
泉源：中国知网 作者：关蒙恩
免责声明：本站部分图片和文字泉源于网络网络整理，仅供学习交流，版权归原作者所有，并不代表我站看法。本站将不肩负任何执法责任，若是有侵占到您的权力，请实时联系ag官方电子平台删除。
