电真空器件主要应用于高频和超高频发射管、高压和超高压开关、波导管、磁控管等领域，要求严酷控制质料中的氧含量，其缘故原由是电真空器件需要在氢气中加热封装，氧的保存会导致氢气� 。郏保莸谋�，引起器件在高真空情形中的破损，因此电真空用铜必需用高纯度的无氧铜作为原质料 。某公司选用ＴＵ１无氧铜棒作为生产电真空器件的原质料，在封装历程中发明工件外貌起泡，导致产品报废 。一段时间以来，无氧铜及其他紫铜在生产历程中爆发起泡征象一直困扰着原质料生产厂家 。为此，笔者通过***的理化磨练及剖析探讨了可能导致该批无氧铜工件外貌起泡的缘故原由，并给出了刷新步伐 。
１.理化磨练
１．１低倍磨练

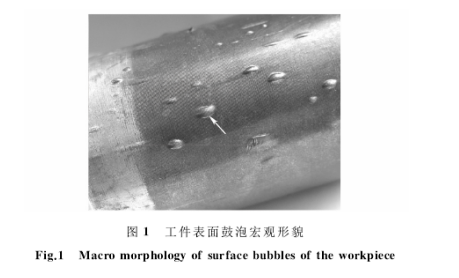

ＴＵ１无氧铜电真空器件外貌的鼓泡形貌如图１所示，图中箭头所指为鼓泡 。对工件横端面车削后用体积分数为３０％的硝酸水溶液侵蚀，肉眼可视察到

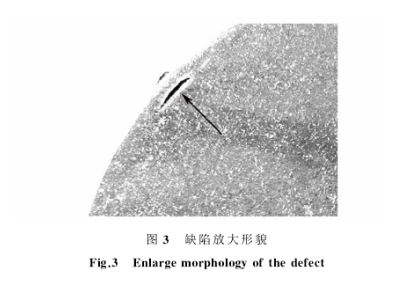

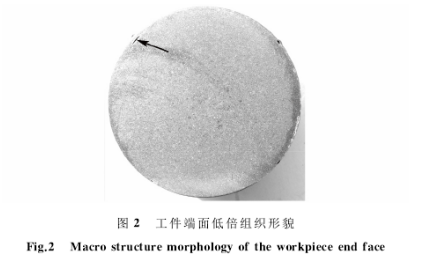

在棒材近外貌保存皮下缺陷，未发明其他低倍缺陷，如图２所示，图３为图２中箭头所指缺陷的放大形貌，可以清晰地看到裂口的外侧向外鼓出形成起泡 。
１．２金相磨练
对工件沿横端面和纵截面取样，经金相制样并侵蚀后在金相显微镜下视察 。工件显微组织为α单相再结晶组织，晶间无第二相，组织正常 。在工件横端面和纵截面金相试样上均可视察到皮下缩尾缺陷，如图４和图５所示，图中箭头１所指为缺陷，箭头２所指为工件外外貌 。

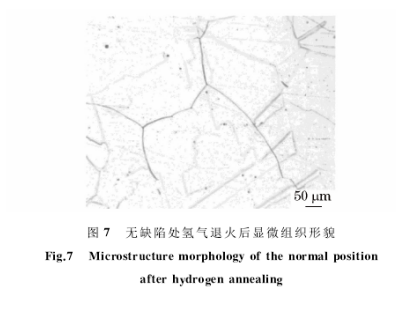

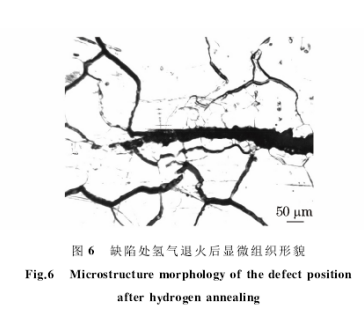

对工件有缺陷处和无缺陷处划分取样举行氢气退火，按 ＹＳ／Ｔ� 。经常�—２００９《无氧铜含氧量金相磨练要领》［２］举行品级评定 。有缺陷处经氢气退火后，晶间严重开裂，氧含量品级为５级，见图６；无缺陷处经氢气退火后，晶间无裂纹，氧含量品级为１级，见图７ 。
１．３化学因素剖析
对工件取样举行化学因素剖析，其中氧含量在美国力可定氧剖析仪上剖析，其他元素含量均在美国热电４４６０型直读光谱仪上剖析 。各元素含量剖析效果和 ＧＢ／Ｔ� 。担玻常�—２０１２《加工铜及铜合金牌号和化学因素》［３］中 规 定的 ＴＵ１ 无 氧 铜化学因素见表１ � ？杉ぜ性又试氐暮烤∮诒曜蓟ǖ暮可舷抟�，尤其是氧含量远低于标准划定的含量要求 。
１．４扫描电镜剖析

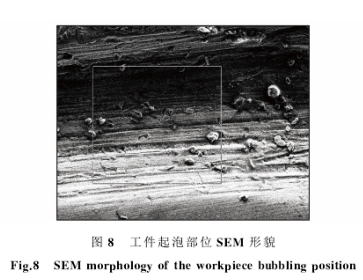

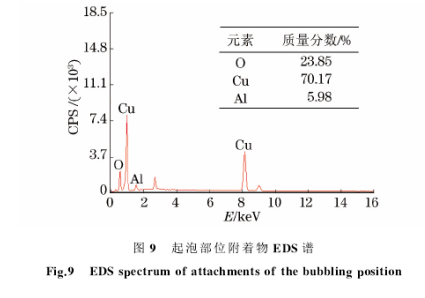

工件起泡处剖开后底部的扫描电镜（ＳＥＭ）形貌如图８所示，可见外貌有显着的附着物，对附着物举行能谱（ＥＤＳ）剖析，效果显示附着物主要为由氧、铜、铝等元素组成的氧化物，见图９ 。
２.剖析与讨论
工件质料为 ＴＵ１无氧铜棒，原始棒材机加工后经真空高温钎焊，外貌泛起较多、巨细不等的起泡，起 泡 表 面 圆 滑、饱 满，且 沿 加 工 方 向 稍 有 拉 长（图１） 。工件端面低倍侵蚀后视察，组织较细，在距棒材近外貌处保存不一连的环状皮下缩尾缺陷，局部已张开并形成裂口（图２），裂口的外侧向外鼓出形成起泡（图３），未发明其他低倍缺陷 。缩尾是挤压制品尾端的一种特殊缺陷，按其在制品上漫衍的位置，可分为一次缩尾、二次尾、皮下缩尾 。皮下缩尾位于制品外貌或近外貌，严重的可以形成外貌分层 。挤制品在挤压后期死区周围的金属因强烈滑移爆发很大的剪切应力而断裂，此时剩余锭坯外貌的氧化膜、润滑剂等污物沿着断裂面流入挤制品包覆在外貌或近外貌，从而形成皮下缩尾缺陷［４］ 。从工件横端面显微组织中视察到了这种氧化物夹杂，气泡剖面局部张开，裂口中心有逍遥（图４），裂口处外侧金属较薄，向外鼓出形成起泡；工件纵截面显微组织中缺陷多体现为沿轴向漫衍的一条不一连的玄色条状夹杂物，同样保存局部张开、中心有逍遥的裂口 （图 ５），向 外 侧 鼓 出 的 特 征 也 同 样 明 显 。将保存皮下缩尾的试样在氢气气氛中加热到８４０℃保温２０ ｍｉｎ 退火处置惩罚，夹杂缺陷处晶界严重开裂（图６），金相法磨练获得的氧含量品级为５级，而没有缺陷的部位未爆发晶界开裂（图７），金相法磨练获得的氧含量品级为１级 。鼓泡底部位置的电镜扫描和能谱剖析效果显示，鼓泡底部外貌有附着物，且附着物为氧化物夹杂（图８和图９） 。工件化学因素剖析效果显示，各组成元素含量均切合标准手艺要求，原质料氧含量也在正惯例模内 。低倍磨练效果批注，工件除了皮下缩尾外无其他缺陷，低倍组织正常 。工件显微组织为 α单相再结晶组织，晶间无第二相，显微组织也正常 。
由此可见，由于工件近外貌处保存不一连的皮下缩尾缺陷，皮下缩尾中的氧化物夹杂含有大宗的氧元素，在氢气气氛中高温封装时与氢气爆发反应天生水蒸气，爆发较大的压力，当压力凌驾工件外侧金属层的强度时，外侧金属层便会爆发变形向外鼓出，在工件外貌形成起泡［５］ 。
3.结论及建议
（１）由于工件近外貌处保存不一连的皮下缩尾缺陷，皮下缩尾中的氧化物夹杂含有大宗的氧化亚铜或氧化铜，是导致工件在氢气中加热封装时外貌形成起泡的主要缘故原由 。
（２）减轻或阻止缩尾的步伐有：切除尾部；选择合理的挤压温度和挤压速率，并刷新模具为挤压时提供金属匀称流动条件，镌汰紊流可使缩尾大大减轻；另外接纳脱皮挤压也可减 轻缩尾，提高挤制品质量 。
