宣布时间：2021-06-01点击：3566
摘要:在简朴黄铜中加入其它元素,使其成为重大黄铜。此时重大黄铜具有简朴黄铜所不具备的高强度、高耐磨性及高耐攻击性,其强化方法为固溶强化和颗粒强化。当合金设计出来后,若加工工艺和热处置惩罚制度制订得不当,也会降低合金设计的预期值。
要害词:重大黄铜;固溶强化;颗粒强化;合金设计
中图分类号: TF805.1 文献标识码: A 文章编号: 1006- 0308(1999) 05- 0040- 05
1.前言
近年来,一些使用情形较量卑劣的场合对工程质料提出越来越高的要求。简朴黄铜、简朴铝黄铜及简朴锰黄铜已不可知足现实的使用要求,迫使质料设计职员凭证差别的特殊需求来设计出更多的及格新合金。尤其是航空、航海及汽车等工业对耐磨、耐冲蚀、高强度的重大黄铜的迫切需求,使得各国对这一领域投入了大宗的人力、物力,相继开发、研制出了一批新牌号的合金。重大黄铜的合金设计包括质料因素的设计与加工工艺的设计以及热处置惩罚制度的设
计。
2.强化原理
为了提高质料的强度,一样平常可通过固溶强化、颗粒强化和位错强化等途径来抵达目的。重大黄铜的设计历程,使用的是颗粒强化和固溶强化使其具有高的强度和耐磨性。
2.1固溶强化
固溶强化就是固溶体中的溶质原子与运动位错相互作用而引起的流变应力的增添。在固溶体中加入溶质原子,基体原子与溶质原子的尺寸差别用“尺寸错配”参数体现。当保存尺寸错配时,其与位错的交互作用能是因局部晶体点阵爆发畸变而引起的应变场合爆发的。关于球形畸变讲,刃型位错获得***鼎力大举为
f=μb2δ (1)
其中: f—超弹性作用力
μ—剪切模量
b—柏氏矢量
δ—尺寸错配参数
由式(1)可见,超弹性作用力与尺寸错配参数成正比。
在溶质原子的周围,晶体的原子结协力爆发了改变,可用“模量错配”参数来体现。当保存模量错配时,由于位错应变场正比于剪切模量,以是晶体中的介弹性作用能为:
E=ηWsΨ+ XWdΨ (2)
其中: E—位错与溶质原子的介弹性作
用能
η—剪切模量错配参数
X—体积模量错配参数
Ws—剪切能密度
Wd—膨胀能密度
Ψ—原子体积
位错与溶质原子的介弹性交互作用能与剪切模量错配参数、体积模量错配参数成正比。
这样,由于固溶原子的保存,引起f和E的转变,***终起到晶体变形阻力的增添,爆发了固溶强化的效果。
2.2颗粒强化
位错与冶金障碍的相互作用,爆发了两相合金的高强度。一样平常来讲,沉淀析出的质点是***有用的障碍物。与位错爆发交互作用的颗�？梢苑治阕凑习锖脱有哉习�。点状障碍物与位错爆发直接的物理接触,而延性障碍物则只在有限的距离内与位错爆发交互作用。另外,
颗�；箍善局の淮淼纳ü椒ɑ�,位错可切过的颗粒称为弱障碍物,不可切过的称之为强障碍物。这样就爆发了两种机制,即切过机制和绕过机制。当有颗粒保存时,增添了金属的流变应力,金属在爆发形变的历程中位错运动受到颗粒的阻力。在基体与质点的界面上保存
τmax=μb2r (3)
式中r为质点半径,由式(3)可发明***阵势部应力τmax与质点半径成反比,也就是说质点半径越小,强化效果越好。
通常所使用的强化合金中具有差别相互作用强度和相互作用机制的溶质原子,引起重大强化。例如固溶强化加质点强化、固溶强化加位错强化。关于重大黄铜的合金设计,接纳的是固溶强化加质点强化.
2.3耐磨性
重大黄铜在具有磨损和冲蚀的情形中使用,在合金设计历程中不但要思量高强度,还要思量其耐磨性、耐攻击性等要求。重大黄铜在使用中,摩擦方法现实为金属块相互滑过而造成的磨损。两个金属块之间的相互攻击引起的逐渐转变称之为“冲蚀磨损”。实践证实,在含有软相的基体中漫衍着一些硬相颗粒,是理想的耐磨质料。在磨损历程中有部分硬相质点自基体脱落并保存于摩擦面,爆发类似于转动摩擦的方法效果较量好。并且由于基体具有一定的韧性,就可使质料在受到攻击时对攻击力有所减缓。由磨损定律可知,磨损体积与质料硬度成反比。
W=kLH (4)
式中: W—磨损体积; k—摩擦系数;L—法向载荷, H—质料硬度。
3.合金设计

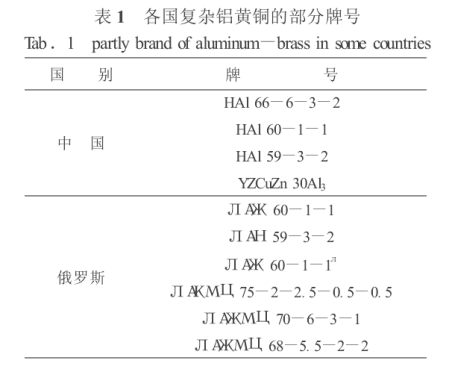

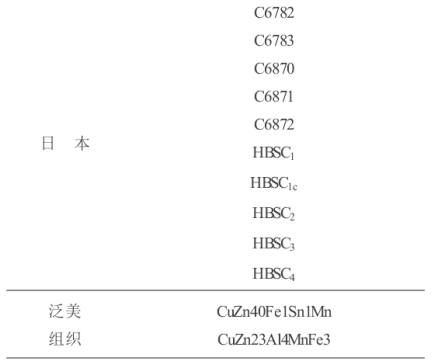

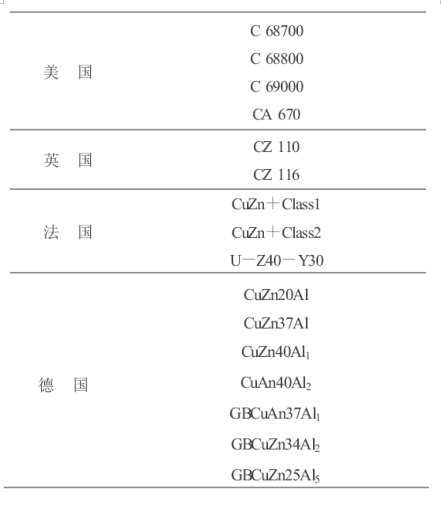

在简朴黄铜中加入Al、Mn、Ni、Fe、Si、Sn、Ti等元素,以Al为第三主元素的合金称为重大铝黄铜,以Mn为第三主元素的合金称为重大锰黄铜。现在在工程质料中使用较普遍的主要是以上两种重大黄铜,下面以重大铝黄铜为例说明合金的设计。在国际上应用较多的重大铝黄铜如表1所示。这些合金牌号使用于差别的场合,其所具有的各项性能也是有着一定的差别。我国为了知足汽车工业、航空工业对耐磨重大铝黄铜的需求,有关方面研制、开发出了许多新的牌号,如HAl61- 4- 3- 1、HAl63- 3- 1、HAl65- 5- 4- 3、HAl67- 5- 3- 1、H59GM、H59GM- 1等。
3.1Al元素的作用
Al为强化母相的有用元素。Al的原子半径为1.43 ,大于Cu(原子半径为1.28 )和Zn(原子半径为1.37 )的原子半径。Al溶入Cu- Zn合金中以置换原子的形式保存,当Al置换了晶格中的Cu或Zn原子后,使晶体的固有应力场的周期性在局部爆发了转变,晶体的晶格爆发了一定的畸
变,这样就引起了晶体弹性应力场爆发改变。当合金在外力作用下通过运动位错爆发形变时,弹性应力场与运动位错爆发交互作用,增添了合金的变形阻力,从宏观上来看就提高了合金的强度。流变应力的增添与溶质原子的浓度成正比,称之为“逐渐硬化”。在Cu- Zn合金中加入Al元素,还可大大地提高β相的稳固性,增强了基体的强度,效果特殊显着。Al含量还可对α相和β相的相比照率爆发很大影响。由于Al可缩小α相区,以是一样平常来讲Al含量凌驾8%,则可降低合金的热加工性。通常对Al含量的控制为不泛起或少量泛起γ相为宜.
3.2Fe、Si的作用
Fe在黄铜中的消融度极小,凌驾消融度的Fe以富铁相微粒析出,作为“人工晶核”细化铸锭晶粒。并且还可提高再结晶温度,抑制退火时再结晶晶粒长大,提高合金强度。Si在合金中可与其它元素天生金属间化合物。如可和Fe天生Fe3Si,和Mn天生Mn5Si3等。当Si的含量大于2.0%时,使合金脆化;小于1.0%则天生的金属间化合物太少。
应注重的是当合金中形成以Fe3Si为主的富铁相颗粒后,随着Fe含量的增添,富铁相颗粒的形态由粒状※块状※条状爆发转变。
HAl61- 4- 3- 1合金经加工后***终产品的相组织中�？煞从Ω惶嘀实愠氏感 ⒚稚⒃瘸坡�,形态为球状�？帕３叽缭寄�2× 10- 1μm,这一点与文献〔2〕中所指出的强化颗粒必需为弥散漫衍,其尺寸为亚微米级是一致的。这些细小颗粒一方面在金属爆发变形时对位错的运动起到一定的阻拦,使位错线必需攀越颗粒才华向前运动,增强了质料的流变应力。另一方面又可在磨损历程中从基体脱落,滞留于两个摩擦面之间,爆发转动摩擦作用,镌汰了合金的体积磨损,起到了耐磨作用。
3.3其它添加元素的作用
Mn在黄铜中的消融度较大,室温下可达4%,但在重大黄铜中由于受其它元素的影响,其消融度有所下降。Mn还可与Si团结,天生六方结构的Mn5Si3,晶格参数为a= 6.9 、c= 4.8 。在铸造产品中Mn5Si3为棒状,在加工历程中被破碎成块状。由于Mn5Si3硬度相当高,从而提高了合金的耐磨性。
Ni主要提高质料的抗蚀性与韧性。Ni和Al团结,可天生球状的Ni3Al,引起显着的沉淀硬化。但Ni具有抑制β相析出的作用,应引起注重。
Sn能少量溶于α相及(α+ β)黄铜中,起抑制脱锌的作用,能提高质料的抗蚀能力,改善耐磨性,但Sn可导致铸锭的反偏析。
3.4α相和β的相对含量
为了包管合金不但要具有一定的强度、硬度使之耐磨损;并且还要包管其能够经受一定的攻击,具有一定的韧性。这就使得合金中的α相与β相的相对含量有一定的要求。有资料指出当合金中除Cu、Zn、Al以外其它元素稳固的情形下,α相与β相含量百分比为66%/33%时,其性能бb为550MPa、δ10为8.0%、HB为146 kg/mm2;当α相与β相含量百分比为27%/62%时,бb为760 MPa、δ10为7.0%、HB为179 kg/mm2。由此可见,β相相对含量高的合金抗拉强度及硬度均高。一样平常为了降低质料的本钱,尽可能使Zn含量高些,为了阻止爆发较多的
γ相而使质料的韧性降低, Zn的含量在设计合金时应有一个控制的上限。Al显著缩小α相区。
因此,在设计合金的相组织时,要将以上几个方面的因素综合到一起思量,并兼顾加工工艺和热处置惩罚制度使***终获得理想的相组织。
4.加工工艺与热处置惩罚制度
当合金铸成锭坯后,加工工艺和热处置惩罚制度的制订就成为决议质料是否及格的要害因素。加工工艺包括加热温度、加工率等。热处置惩罚制度包括中心热处置惩罚和***终热处置惩罚等。以是加工工艺及热处置惩罚制度要凭证合金的因素、性能参数的要求、相组织的转变等几个方面因素并团结相图来制订。若加工工艺及热处置惩罚制度制订得不对理,纵然生产出及格的铸锭来,***终产品也可能缺乏格。加工工艺及热处置惩罚制度制订得合理,组织强化质点细小、弥散,晶界上保存有少量的α相,β相中漫衍着少量块状的γ相。它的HRB> 100,具有较高的硬度。
HAl 61- 4- 3- 1合金加工工艺及热处置惩罚制度制订得欠佳,铸锭在加工前举行加热时保温时间过长,使得强化颗粒发育较大,约为10μm。在随后的变形中位错攀越颗粒的阻力加大,运动位错只有拖曳着颗粒一起举行局部运动。当位错线上拖曳的颗粒抵达一定命目时,位错线弯曲增大,其张力也随之增大。当位错线的张力抵达一定值时,其能量已足以挣脱颗粒的钉扎,并攀越颗粒、继续向前滑移。在位错线死后留下一串链状的颗粒漫衍,这条链状的质点漫衍现实是多条位错线的配合效果。为了说明热处置惩罚制度对合金组织的主要性,下面做了一组实验来证实这个问题。将统一因素的合金按三种差别的热处置惩罚方法处置惩罚。
(1)选取HAl67- 5- 3- 1合金加热至900℃、保温半小时、空冷,此时基体为β相,颜色较浅的块状或柳叶状的为α相,硬化颗粒此时已从基体中沉淀析出并呈匀称、弥散漫衍。此种情形下各项性能指标均较好, HB可达193 kg/mm2。特殊要注重的是α相中也有强化颗粒的保存,说明固溶元素及强化质点对α相也起到了强化作用。
(2)选取HAl 67- 5- 3- 1合金,加热至900℃、保温半小时、水淬,水淬后的合金中,添加元素基本上已所有固溶于基体中,只是在晶界上有小点状的铅相,较大的块状为γ相。由于来缺乏举行β※α转变,在高温时的β相所有保存至室温。这就使得此时的合金虽然有着较高的硬度,可是延伸率较低,韧性较量差。
(3)选取HAl 67- 5- 3- 1合金,加热至900℃ ,保温半小时,缓慢冷却至室温冷却时间24 h,当合金长时间缓慢冷却时,β※α转变举行得相当充分,α相的含量已凌驾了β相,并且α相的单个体积要大得多,形成对β相的蚕食形态。固溶元素在高温下形成的颗粒相互群集并长大,部分呈六边形的块状,尚有部分成多边形的棒状及三角形形态。因固溶元素从基体中析出较多,并且细小的强化质点已发育成为大块的颗粒,这就使得合金失去了按强化合金设计的初志。
5.结论
重大黄铜的设计是凭证工程质料对各项性能指标的要求举行的。爆发固溶强化作用的元素的选择及含量、颗粒强化作用的元素的选择及含量、α相及β相的相对含量、加工工艺及热处置惩罚制度的***佳制订等因素与***终产品是否及格亲近相关。合金的设计是一个系统工程,对每个环节及因素应予综合思量。
泉源;中国知网 作者：郭淑梅
免责声明：本站部分图片和文字泉源于网络网络整理，仅供学习交流，版权归原作者所有，并不代表我站看法。本站将不肩负任何执法责任，若是有侵占到您的权力，请实时联系ag官方电子平台删除。
