摘要:某紫铜管与低碳钢管焊接件焊接后在焊接讨论靠近紫铜管侧泛起了大宗开裂征象,通过对开裂部位紫铜管部分举行宏观剖析、化学因素剖析、扫描电镜断口视察及金相磨练,对焊接件的开裂缘故原由举行了剖析。效果批注:紫铜管原质料中氧含量超标以及焊接温度过高配合引起晶界弱化,致使在焊接讨论处叠加了较大的组织应力和热应力,当叠加应力大于质料的遭受能力时就会引起晶界破碎,导致焊接件开裂。***后在剖析的基础上提出了刷新步伐。
要害词:紫铜管与低碳钢管焊接件;开裂;氧含量;晶界弱化.
中图分类号:TG457.6 文献标记码:B 文章编号:1001-4012(2010)06-0385-03
紫铜管具有优良的塑性、导热性及耐侵蚀性,普遍应用于空调制冷行业。作为热交流和输液管路的铜管通常要与储液罐等其他材质的器件举行毗连,现在普遍接纳火焰硬钎焊工艺毗连[1]。某产品接纳TP2(M)紫铜管与低碳钢管经火焰钎焊焊接而成,在焊接后发明该产品在焊接讨论靠近紫铜管一侧有开裂征象,废品率抵达30%。为找出该产品开裂的缘故原由及提高产品质量,笔者对其举行了理化磨练及剖析。
1.理化磨练
1.1宏观剖析

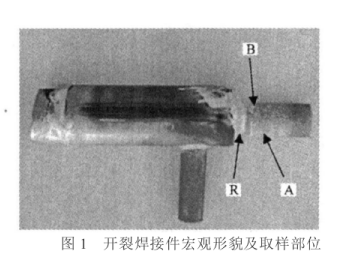

图1为开裂产品的宏观形貌,可见开裂位于紫铜管与低碳钢管焊接讨论靠近紫铜管一侧,将裂纹人工翻开可见断口呈砖红色,未见显着塑性变形。紫铜管外貌则呈橘皮网状形貌。
1.2化学因素剖析

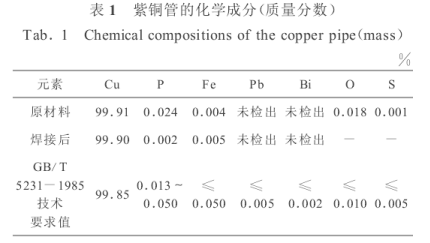

划分在紫铜管原质料和开裂产品上取样举行化学因素剖析。原质料取样为同批次未焊接紫铜管,焊接后开裂产品取样位置在图1所示的A处。由表1可见,紫铜管原质料的氧含量高于标准值;而焊接后
靠近焊缝处紫铜管的磷含量显着偏低,铁含量则略有偏高。其中磷偏低推测可能是由于晶界上的化合物融化所致,铁则来自于低碳钢管。紫铜管中未检出铅、铋等杂质元素,因此可扫除漫衍于晶界上低熔点共晶或脆性化合物造成的热脆和冷脆的可能性。
1.3金相磨练
在图1所示的B处位置截取金相试样,光学显微镜下视察发明其显微组织有严重的晶间裂纹,部分晶界上有点状孔洞,如图2所示。图2 开裂紫铜管的显微组织
1.4扫描电镜剖析

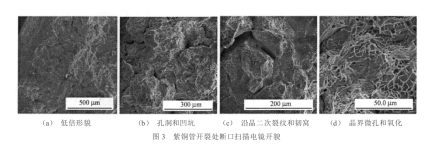

在断口处取样,洗濯后用日立S3400N钨灯丝扫描电镜对断口形貌举行视察。由图3可见,断口以韧窝形貌为主,断面上有显着的孔洞类缺陷,局部有沿晶二次裂纹及氧化征象。其中,图3(a)为断面低倍形貌,宏观视察未见显着塑性变形的断口在微观下可见其壁厚略有缩短,这是韧性子料一次性断裂的特征[2];图3(b)为放大后的断口形貌,可见断面上保存孔洞和凹坑类缺陷;另开裂紫铜管外壁局部断面上还漫衍着较多的沿晶二次裂纹,断口特征为韧窝,见图3(c);断口经进一步放大后可视察到晶界上保存细小微孔及氧化征象,见图3(d)。
2.综合剖析
化学因素剖析效果批注紫铜管原质料中的氧含量为0.018%,高于GB/ T 5231- 1985中关于TP2紫铜中氧含量上限的划定值(0.010%);在与低碳钢管焊接后其磷含量急剧下降,由0.024%降低为
0.002%。金相磨练发明开裂紫铜管的显微组织中有较严重的晶间裂纹,局部晶界上可视察到孔洞,此为典范的过热或过烧特征。扫描电镜剖析发明,断口以韧窝为主,断面上有孔洞及氧化征象;且开裂紫铜管外壁局部有沿晶二次裂纹,晶界上发明有细小微孔,具有沿晶韧性断裂特征[2]。这是由于过热引起紫铜管晶界上的Cu3P化合物消融形成孔洞,晶界在高温下蠕变,形成沿晶韧性裂纹。

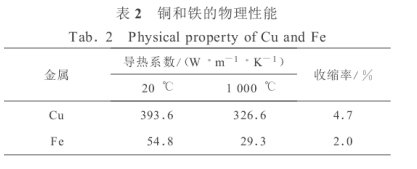

开裂焊接讨论为紫铜管和低碳钢管之间的异种焊接,两种质料的物理性能数据见表2[3],可见紫铜和低碳钢的导热系数差别较大,若是焊接时低碳钢管一侧预热缺乏,就会使紫铜管一侧的焊接温度偏高,从而引起过热或过烧,使其漫衍于晶界上的Cu3P化合物溶化导致晶界弱化。
开裂焊接件紫铜管侧的裂纹属于大应力一次性开裂,晶界间化合物溶化以及晶界破碎的综相助用是导致晶间裂纹爆发的主要缘故原由。紫铜管中的氧一样平常保存于晶界上,当焊接温度在800℃以上时,易与H2、CO、C2H2等还原性气体反应天生气体在晶界上群集,当所受应力凌驾质料的强度时,就会引起晶界破碎,这与用扫描电镜视察到的大宗小韧窝相一致。在晶界破碎与晶界间孔洞的综相助用下,***终导致焊接件在紫铜管一侧爆发开裂。
3.结论及建议
由于紫铜管原质料中氧含量超标以及焊接温度过高配合引起晶界弱化,致使在紫铜管和低碳钢管焊接讨论处叠加了较大的组织应力以及热应力,当叠加应力大于质料的遭受能力时就会引起晶界破碎,导致焊接件开裂。建议增强原质料的因素控制,特殊是氧含量;控制和刷新焊接工艺,充分预热低碳钢管一侧,只管降低或阻止焊接温度及焊接时间等因素对焊接件质量的影响。接纳上述步伐后成产的焊接讨论废品率大为降低。
