宣布时间：2021-03-12点击：4026
摘要：本文主要以高精度超薄高导紫铜带的制品退火工艺举行研究，重点解决 0.05mm 超薄高导紫铜带退火粘结问题。通过接纳辊底式退火炉举行退火，经由大宗的试验和效果剖析，确定***佳工艺参数为：退火温度 380℃、退火节奏 30分钟、退火总时间 270 分钟。
要害词：超��；紫铜带；制品退火；粘结 作者：刘茂亭
一、绪论
热处置惩罚的目的是借助一定的热作用来改变其内部的组织结构，消除了冷变形造成的组织与性能的亚稳固塑性，带材经由回复再结晶退火，以获得所要求的综合性能。制品退火指产品的***终退火，为软态产品控制性能。关于该工序，首先要知足用户要求的各项性能指标，同时要求性能匀称一致，外貌无擦划伤、无外物压入、平滑、无氧化。超薄紫铜带厚度抵达了 0.05mm，由于带材太薄，且剩余应力的保存，在罩式退火炉中容易爆发粘结征象，其制品退火手艺成为 0.05mm 超薄紫铜带研发的重大手艺瓶颈。
二、缘故原由剖析
超薄紫铜带材在制品退火历程中极易泛起粘结情形，爆发粘结的缘故原由：层间粘结是由于质料在退火历程中相邻两层铜带外貌的铜原子在高温状态下相互扩散所导致。原子扩散的水平越大，层间粘结越严重。原子扩散的水平与以下工艺参数直接相关：
1.层间张力的巨细
层间张力越大，相邻两层铜带之间的距离越小、接触面
积越大，从而导致原子相互扩散的数目增多，扩散水平加剧；层间张力很小时，情形则反之；
2. 退火温度和退火总时间
退火温度越高原子扩散的速率越快，退火总时间越长，原子扩散的数目越多，扩散水平加剧；退火温度较低、退火总时间较短时，情形则反之；
3.带卷的重量带卷的重量越大，层间张力越大，需要的退火总时间越长，凭证 1、2 所述，粘结水平也越大；带卷重量较小时，情形则反之。
三、解决计划
1.紫铜带材制品退火手艺现状气垫式一连退火：***小退火带材的厚度是 0.1mm，0.1mm
以下薄带材退火装备不可知足要求； 罩式炉退火：大卷重退火粘结；小卷重退火保存装炉料卷稳固性差、能耗大、本钱高等弱点。
2.针对以上缘故原由，经多次试验确定了以下手艺计划降低张力：在包管边部塔形不大于 1mm 的条件下，卷取张力控制在 12N/mm2以下； 降低卷重：在纵剪机组上将 5 吨以上的制品料卷分切成不大于 500kg 小卷。设计制作了专用的退火套筒和装炉吊具，钢卷筒内径 300mm。

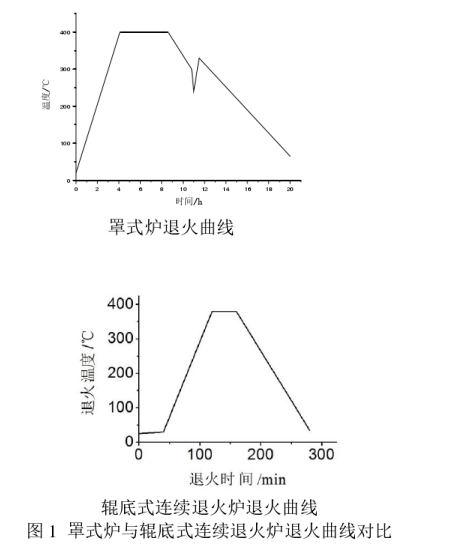

经多次讨论及试验，确定接纳辊底式一连退火炉退火， 举行制品退火，制订退火工艺见表 1：

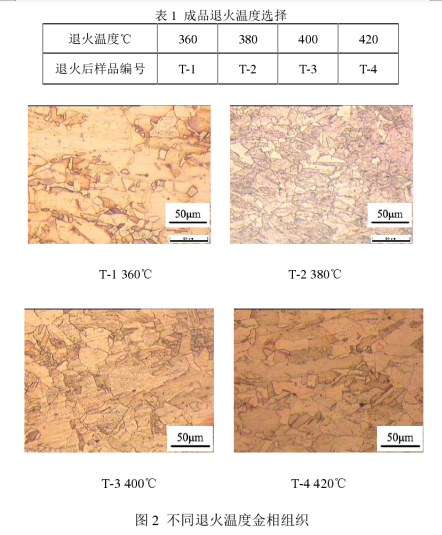

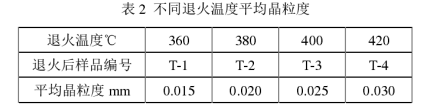

从图 2 的金相组织上视察可以看出，当退火温度为 360℃时，晶� Ｗ钕然郝ご�，但晶粒生长不充分，当温度抵达 380℃的时间，晶粒度较量匀称，从内部组织上说，晶粒度越细小越稳固，则综合性能越好，因此许多海内外生产厂家依赖控制晶粒度入手来控制性能。当温度凌驾
400℃，甚至抵达 420℃是，晶粒度最先不匀称，这是再结晶后晶粒之间相互吞并不匀称长大的阶段，显微组织不匀称。
四、结论

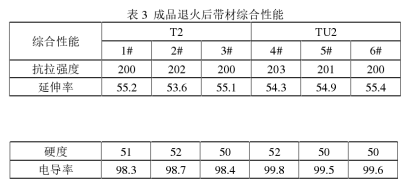

通过深入研究辊底式退火炉的特征，解决了带材制品退火粘结重大手艺难题。经由大宗的试验和效果剖析，确定***佳工艺参数为：退火温度 380℃、退火节奏 30 分钟、退火总时间 270 分钟。 0.05mm 超薄紫铜带通过辊底式退火炉退火后，划分对 T2 和 TU2 恣意取 3卷料举行综合性能的剖析，剖析效果如表 3 所示：
从表 3 中可以看出，***终确定的制品带材各项性能指标知足设计要求，层间无粘结征象，且能包管电阻率匀称。
泉源：中国知网 作者：刘茂亭
免责声明：本站部分图片和文字泉源于网络网络整理，仅供学习交流，版权归原作者所有，并不代表我站看法。本站将不肩负任何执法责任，若是有侵占到您的权力，请实时联系ag官方电子平台删除。
