铜排又称铜母排或铜汇流排，是由铜材质制作的，截面为矩形或倒角（圆角）矩形的长导体(现在一样平常都用圆角铜排，以免爆发尖端放电），在电路中起运送电流和毗连电气装备的作用 。铜排在电气装备，特殊是成套配电装置中获得了普遍的应用 。
一、工艺准备
1、按设计图纸和生产使命单，思量***佳计划 。 2、检查一次电器元件、附件型号规格是否切合图纸及质料单的要求，产品允许证、及格证是否齐全 。
二、母线的选择

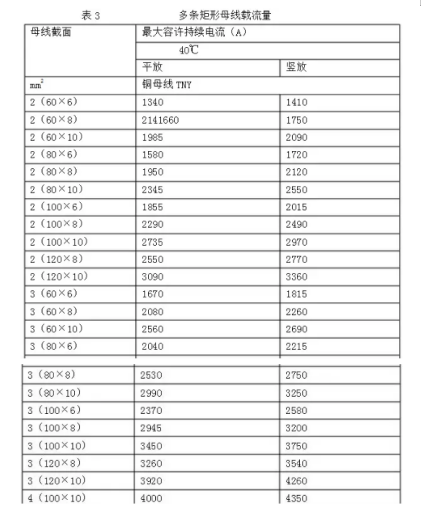

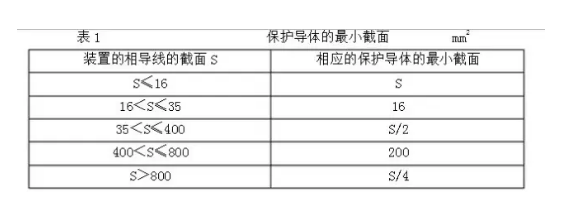

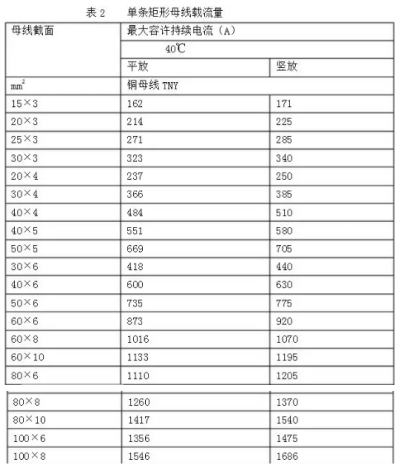

1、主母线的规格及材质按设计图纸，分支母线材质无特殊要求时与主回路母线相同 。2、分支回路母线（导线）的选择，按图中标注线径选择，如未标注则按断路器脱扣器电流选择 。 3、主回路或分支回路选用母线时，依据额定电流在表2、表3中选用不小于该载流量的截面规格 。 4、低压配电装置的接地母线（PE）应切合表1的要求 。
5、高压配电装置的接地母线截面应不小于30平方毫米,过门接地线不小于4平方毫米 。
6、母线的外貌应光洁、平整、无裂纹、无夹杂物 。
三、手艺要求

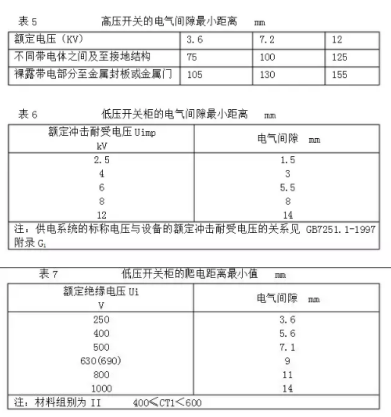

1、关于电器元件，带电零件部件及母线间的电气间隙，爬电距离不得小于表5、表6、表7所给定值 。（为提高产品清静性能并便于施工，我厂低压开关柜要求电气间隙不小于15mm,爬电距离不小于20mm,若有特殊情形，也不得小于表6表7的值） 。
2、母线的相色及相序排列应切合表8划定

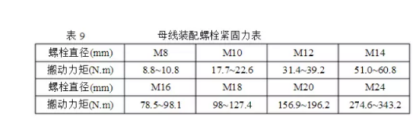

3、母线的接触应毗连细密，毗连螺栓的紧固力应切合表9的划定
四、母线的制作
铜母线的制作：
1、母线的走向及尺寸由施工者确定，统一形式的开关柜布线应一致 。
2、母线应矫正平直，用母线轧平机对母线举行调直，并用木槌举行局部调解，应抵达立弯(侧面弯曲)不大于2mm/m，平弯(宽面弯曲)不大于3mm/m，切断面应平整，不应有毛刺和影响质量的切口变形 。
3、凭证元件位置和选定的走向，用硬导线或其它质料制作母线样板，得出***理想的弯曲形式，按其睁开尺寸用母排加工机专用冲剪下料，并画折弯线 。
4、母线外貌应光洁、平整，不应有裂纹、折皱、夹杂物及变形和扭曲征象 。

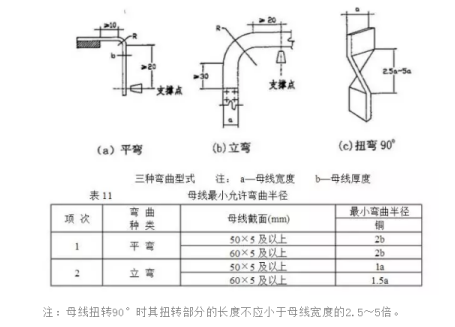

5、母线弯曲型式应凭证需要举行弯曲，共有如下三种基本弯曲型式，其弯曲型式及***小弯曲半径；
6、母线宜少直角弯曲，弯曲后不得有裂纹及显著的折皱，不允许用已弯曲过的母线在原折弯处又反偏向折弯 。
7、多片母线的弯曲水平应一致，母线间应有与母线一律厚度的间隙 。(特殊情形酌情处置惩罚) 。
8、母线弯曲处与搭接处应有10mm距离，在母线弯曲处或母线搭接处距支持点应有大于或即是20mm的距离(受空间***者除外) 。
五、冲孔(钻孔)
1、先将母线需冲孔位置划好中心线，并用冲子冲一定位孔 。

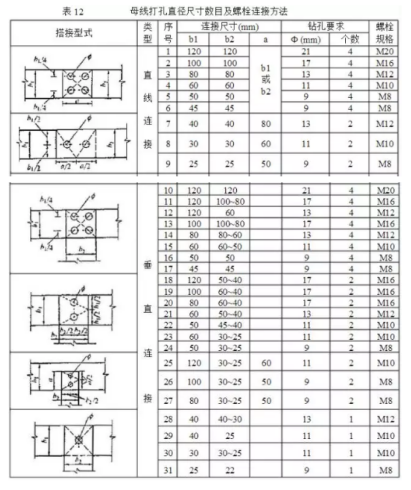

2、凭证详细情形用母线加工机或用钻床钻孔，母线连讨论孔眼的直径应大于螺栓直径0.5～1mm 。冲(钻)孔应笔直，不歪斜，孔眼间中心距离的误差不应大于0.5mm 。 3、差别宽度的铜母线冲(钻)孔数目和孔径巨细见表12 。
4、冲孔(钻孔)后的毛刺不宜用锉刀锉磨，应用惚钻去除，深度不大于0.8mm 。
5、母线接触面应用压花调平模具举行处置惩罚，处置惩罚后的接触面部分应无氧化膜，经加工后其镌汰值，铜母线应不凌驾原截面3% 。

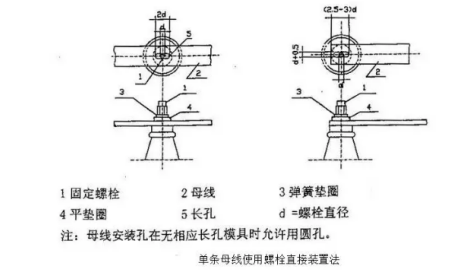

6、母线牢靠在绝缘子上时，其母线开孔应按下图举行 。
六、母线与电器元件之间的毗连

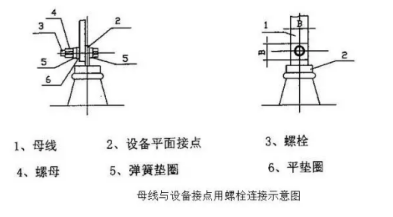

1、直接毗连的要求：当元件的端子是平面时，母线毗连可直接用螺栓紧固如图，但紧固件必需是钢制的 。

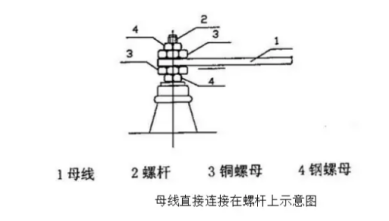

2 、当元件讨论是螺杆时，母线可直接毗连在螺杆上，如下图，为避免松动，需加锁母，在锁母之间不得加垫圈 。
七、 一次母线配线检查
母线装置完毕后不应有应力，拆开检查应切合表13的要求
八、母线热缩
1、组合式变电站中三相母线应举行热缩处置惩罚 。
2、 母线热缩管颜色应切合表8的划定 。
3 、按母排规格选取合适的热缩管，并凭证需要尺寸用壁纸刀下 。
4、将热缩管套在母排上，用热吹风机加热，直至热缩管紧套在母排上为止 。
5、套好后的热缩管应平整无褶皱 。
6、装备中零线与地线可不举行热缩处置惩罚，但应粘贴响应的接地和零线标记，宽40mm以下的母线贴Φ20mm标记，宽40mm以上(含40mm)贴Φ30mm标记 。
九、母线的组装
1、母线与母线，母线与电器元件的毗连，一律用贯串螺栓紧固，贯串螺栓紧固力应切合表9划定 。
2、母线的搭接接触面应坚持清洁 。(若有特殊要求可涂电力复合脂)
3、母线平置时螺栓应由下***穿，在其余情形下螺母应置于维修侧，在将弹簧垫圈压平后再旋转进半扣此力矩为宜，此时螺栓长度应露出螺母2～5扣 。
4、螺栓两侧均应用垫圈，相邻螺栓的垫圈间应有3mm的净距，螺母侧应装有弹簧垫圈或锁紧螺母 。
5、螺栓应受力匀称，不应使电器件的端子受到特殊应力 。
6、母线装置完毕后不应有应力 。
7、母线毗连处可用专用绝缘套盒�；� 。
